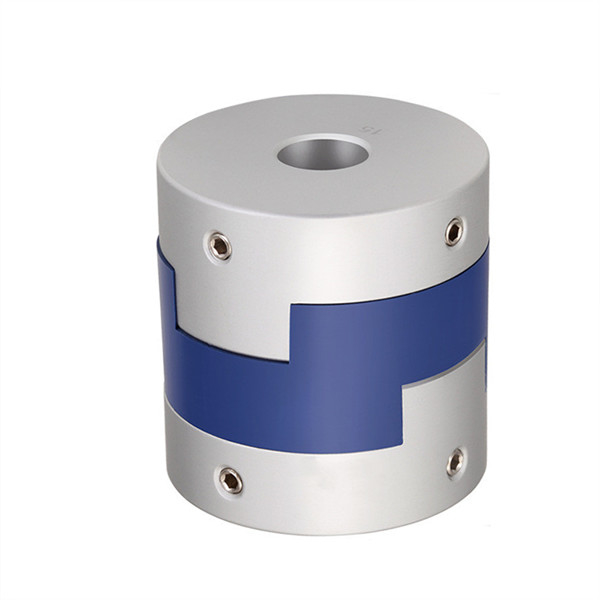

Машина гибкого сцепления Oldham сползая блока соединения вала серии GH
Машина гибкого сцепления Oldham сползая блока соединения вала серии GH
Машина гибкого сцепления Oldham сползая блока соединения вала серии GH
Машина гибкого сцепления Oldham сползая блока соединения вала серии GH
Машина гибкого сцепления Oldham сползая блока соединения вала серии GH
Машина гибкого сцепления Oldham сползая блока соединения вала серии GH
Машина гибкого сцепления Oldham сползая блока соединения вала серии GH

Машина гибкого сцепления Oldham сползая блока соединения вала серии GH

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Tianniu

Сертификация: ISO-9001

Номер модели: Серия GH

Условия оплаты & доставки

Количество мин заказа: переговоры

Цена: negotiable

Упаковывая детали: Коробки морским путем грузя самолетом

Время доставки: 5-7 рабочие дни

Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Поставка способности: 10000 в месяц

Лучшая цена
Свяжитесь сейчас

Спецификации

Описание
Спецификации
Выделить:

Соединение вала серии GH

,

Тип соединение Oldham вала

,

Блок соединения вала Oldham сползая

Имя:
Соединение вала Oldham
Материал:
Алюминиевая сталь
Внутренний диаметр:
16-70mm
Модель:
Серия GH
Структура:
Соединение вала Oldham
Гарантия:
12 месяца
Поверхностное покрытие:
Анодное оксидирование
Гибкий или твердый:
Гибкий
Имя:
Соединение вала Oldham
Материал:
Алюминиевая сталь
Внутренний диаметр:
16-70mm
Модель:
Серия GH
Структура:
Соединение вала Oldham
Гарантия:
12 месяца
Поверхностное покрытие:
Анодное оксидирование
Гибкий или твердый:
Гибкий
Описание
Машина гибкого сцепления Oldham сползая блока соединения вала серии GH

Машина гибкого сцепления Oldham сползая блока Shanf Couping серии GH



Введение продуктов





Тип соединение Oldham вала конструирован для того чтобы зажать равномерно вокруг вала и обеспечить большее удерживание чем фиксированные соединения винта без повреждая вала. После этого затяните закрепные винты для того чтобы обеспечить.





Характеристик продукта





Фабрика Changzhou Tianniu профессиональный изготовитель соединений сливы, твердых соединений, всеобщих соединений, соединений поперечного супорта, обматывая соединений, соединений мембран, двойных соединений мембраны и других продуктов. Процессинговая компания имеет полную и научную систему управления качеством.



>Соединения вала Oldham бренда Tianniu используют материал коллоида импортированные PA66, которые имеют хорошие сопротивление, коррозионную устойчивость и электрическую изоляцию носки
Соединения вала Oldham бренда >Tianniu используют сползать дизайн могут компенсировать радиальное и отклонение по углу более эффектно
Соединения вала Oldham бренда >Tianniu используют отделяемый дизайн, легкий для установки
Соединения вала Oldham бренда >Tianniu прикрепляя метод закрепного винта





Чертежи продукции





Машина гибкого сцепления Oldham сползая блока соединения вала серии GH 0

Схема данных продукции





модельный параметр общий диаметр расточки d1, d2 ΦD L ЕСЛИ LP F M затягивать вращающий момент винта
(N.M)
GH-16X18 4,5,6,6.35, 7,8 16 18 7,1 11,6 3,55 M3 0,7
GH-20X25 5,6,6.35, 7,8,9,9.525 20 25 9,1 12,7 4,55 M4 1,7
GH-25X28 5,6,6.35, 8,9,9.525, 10,11,12,14 25 28 11,7 16,65 5,58 M4 1,7
GH-32x33 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 32 33 14 19,5 7 M4 1,7
GH-40X35 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 40 35 15,5 18,4 7,75 M4 1,7
GH-45X46 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 45 46 21,5 18,4 9 M5 4
GH-50X38 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 50 38 16,5 15 8,25 M5 4
GH-55X57 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 55 57 27 17,5 10,5 M5 4
GH-63X47 14,15,16,17,18,19,20,22,24,25,28,30,32 63 47 21 17,5 10,5 M6 8,4
GH-70X77 16,17,18,19,20,22,24,25,28,30,32,38,40 70 77 36,5 25 13,5 M8 10,5

модельный параметр Расклассифицированный вращающий момент
(N.M) *		 позволяемый ексцентриситет
(mm) *		 позволяемый угол горизонтальной наводки
(°) *		 позволяемое осевое отступление
(mm) *		 максимальная скорость
rpm		 статическая крутящая жесткость
(N.M/rad)		 момент инерции
(Kg.M2)		 Материал рукава вала Материал шрапнели поверхностное покрытие вес
(g)
GH-16X18 0,7 0,8 3 ±0.2 9000 30 3.3x10-7 Высокопрочный алюминиевый сплав P A 6 6 Анодируя обработка 6
GH-20X25 1,2 1,2 3 ±0.2 7000 58 1.1x10-6 18
GH-25X28 2 1,6 3 ±0.2 6000 130 3.1x10-6 25
GH-32x33 4,5 2 3 ±0.2 4800 270 9.6x10-6 44
GH-40X35 9 2,4 3 ±0.2 3600 520 2.3x10-5 81
GH-45X46 12 2,8 3 ±0.2 3500 560 3.8x10-5 136
GH-50X38 19 2,6 3 ±0.2 3000 800 1.8x10-4 142
GH-55X57 22 3,3 3 ±0.2 2800 795 8.0x10-4 255
GH-63X47 19 3 3 ±0.2 2500 1200 8.3x10-4 320
GH-70X77 56 3,8 3 ±0.2 2500 1260 3.9x10-4 445
