Имя: |
Соединение вала Oldham |
Материал: |
Алюминиевая сталь |
Внутренний диаметр: |
16-70mm |
Модель: |
Серия GHC |
Структура: |
Oldham зажимая тип |
Гарантия: |
12 месяца |
Поверхностное покрытие: |
Обработка анодного окисления |
Гибкий или твердый: |
Гибкий |
Имя: |
Соединение вала Oldham |
Материал: |
Алюминиевая сталь |
Внутренний диаметр: |
16-70mm |
Модель: |
Серия GHC |
Структура: |
Oldham зажимая тип |
Гарантия: |
12 месяца |
Поверхностное покрытие: |
Обработка анодного окисления |
Гибкий или твердый: |
Гибкий |

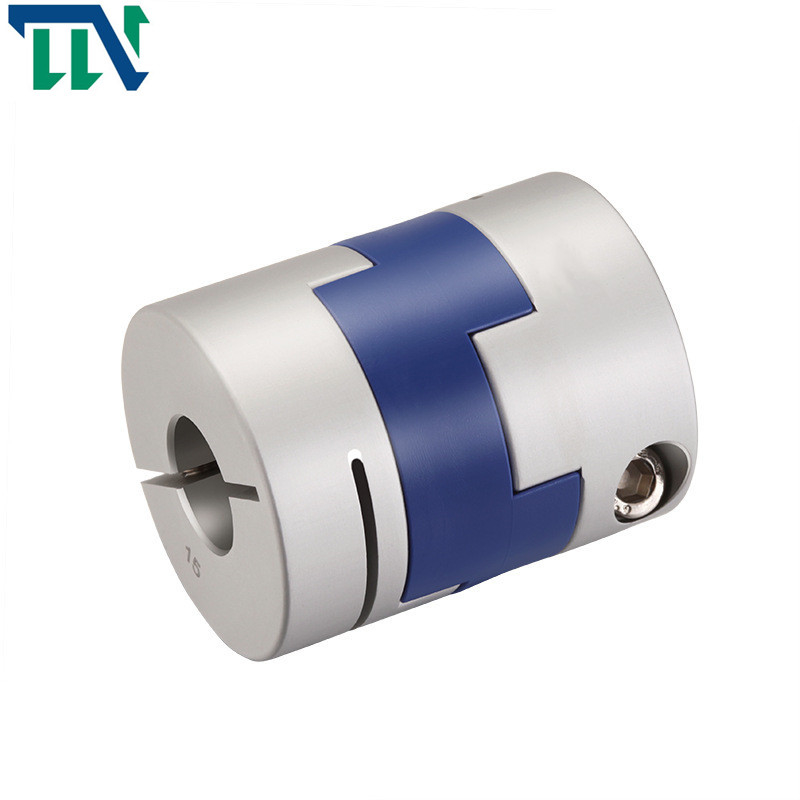

Соединение слайдера зажимая вала GHC 45X46 перекрестное для соединения индустрии
Преимущества
1. Середина соединения соединена с перекрестным блоком
2. Позвольте большое радиальному и отклонениям по углу
3. Нул отрицательных реакций
4. Высокие ригидность и чувствительность вращающего момента
5. Простая структура, корозия анти--масла и изоляция пункта-вверх
Пожалуйста свяжитесь мы для больше информации!
Параметры продуктов
Чертежи продукции
Схема данных продукции
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | ЕСЛИ | LP | F | M | затягивать вращающий момент винта (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Высокопрочный алюминиевый сплав | P A 6 6 | Анодируя обработка | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
