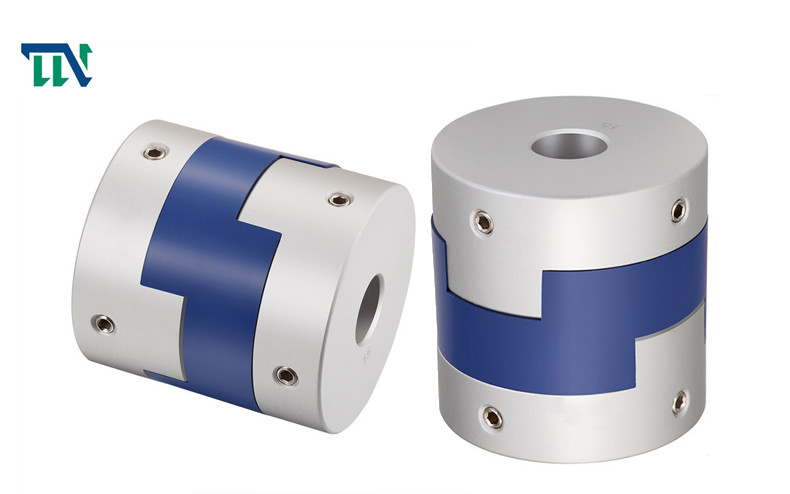

Стальная струбцина 5mm до 8mm соединения вала Oldham твердая для соединения механизма

Name: Стальная струбцина 5mm до 8mm соединения вала Oldham твердая для соединения механизма
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: серия gh
Price: 149.10 USD
Availability: InStock

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Tianniu

Номер модели: серия gh

Условия оплаты & доставки

Количество мин заказа: Переговоры

Цена: negotiable

Упаковывая детали: Коробки морским путем грузя самолетом

Время доставки: 5-7 рабочих дней

Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Поставка способности: 10000 в месяц

Лучшая цена

Свяжитесь сейчас

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    стальные соединения вала Tianniu, соединение вала 5mm до 8mm Tianniu, старые соединения ветчин


имя:	Соединение вала Oldham	Материал:	Алюминиевая сталь
Внутренний диаметр:	16-70mm	Модель:	серия gh
Структура:	Соединение вала Oldham	Гарантия:	12 месяца
Поверхностное покрытие:	Обработка анодного окисления	Гибкий или твердый:	Гибкий

имя:	Соединение вала Oldham
Материал:	Алюминиевая сталь
Внутренний диаметр:	16-70mm
Модель:	серия gh
Структура:	Соединение вала Oldham
Гарантия:	12 месяца
Поверхностное покрытие:	Обработка анодного окисления
Гибкий или твердый:	Гибкий

Описание

Стальная струбцина 5mm до 8mm соединения вала Oldham твердая для соединения механизма

5 - соединение вала Oldham скважины 14mm внутреннее для промышленного предприятия

Введение продуктов

Тип соединение Oldham вала конструирован для того чтобы зажать равномерно вокруг вала и обеспечить большее удерживание чем фиксированные соединения винта без повреждая вала. После этого затяните закрепные винты для того чтобы обеспечить. Эти соединения Oldham

Характеристик продукта

>Соединения вала Oldham бренда Tianniu используют материал коллоида импортированные PA66, которые имеют хорошие сопротивление, коррозионную устойчивость и электрическую изоляцию носки
Соединения вала Oldham бренда >Tianniu используют сползать дизайн могут компенсировать радиальное и отклонение по углу более эффектно
Соединения вала Oldham бренда >Tianniu используют отделяемый дизайн, легкий для установки
Соединения вала Oldham бренда >Tianniu прикрепляя метод закрепного винта

Параметры продуктов

Чертежи продукции

Стальная струбцина 5mm до 8mm соединения вала Oldham твердая для соединения механизма 0

Схема данных продукции

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	ЕСЛИ	LP	F	M	затягивать вращающий момент винта (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8,25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8,4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

модельный параметр	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	статическая крутящая жесткость (N.M/rad)	момент инерции (Kg.M2)	Материал рукава вала	Материал шрапнели	поверхностное покрытие	вес (g)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Высокопрочный алюминиевый сплав	P A 6 6	Анодируя обработка	6
GH-20X25	1,2	1,2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1,6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2,4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2,8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2,6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3,3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3,8	3	±0.2	2500	1260	3.9x10-4				445
