стяжной хомут вала 20mmX25mm Oldham спек алюминиевую челюсть M4

Name: стяжной хомут вала 20mmX25mm Oldham спек алюминиевую челюсть M4
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GH 20*25
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	GH 20*25
MOQ:	Переговоры
цена:	negotiable
Delivery Time:	5-7 рабочих дней
Payment Terms:	T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Место происхождения:

Китай

Сертификация:

ISO9001-2005

Имя:

Соединение вала Oldham

Материал:

Алюминиевая сталь

Внутренний диаметр:

16-70mm

Модель:

серия gh

Структура:

Соединение вала Oldham

Гарантия:

12 месяца

Поверхностное покрытие:

Обработка анодного окисления

Гибкий или твердый:

Гибкий

Упаковывая детали:

Коробки морским путем грузя самолетом

Поставка способности:

10000 в месяц

Выделить:

соединение вала 20mm

соединение вала 25mm

поставщик соединения oldham

Product Description

Тип соединение GH 20*25 M3 Oldham вала для соединения механизма

Введение продуктов

Соединение вала ссылается на ситуацию что 2 части прибора передачи энергии и вращая вала не соединены совместно во время нормального движения. Иногда оно также использован как предохранительное устройство для предотвращения соединенных частей от носить чрезмерную нагрузку и для игры роли предохранения от перегрузки.

Тип соединение Oldham вала конструирован для того чтобы зажать равномерно вокруг вала и обеспечить большее удерживание чем фиксированные соединения винта без повреждая вала. После этого затяните закрепные винты для того чтобы обеспечить. Эти соединения Oldham

Параметры продуктов

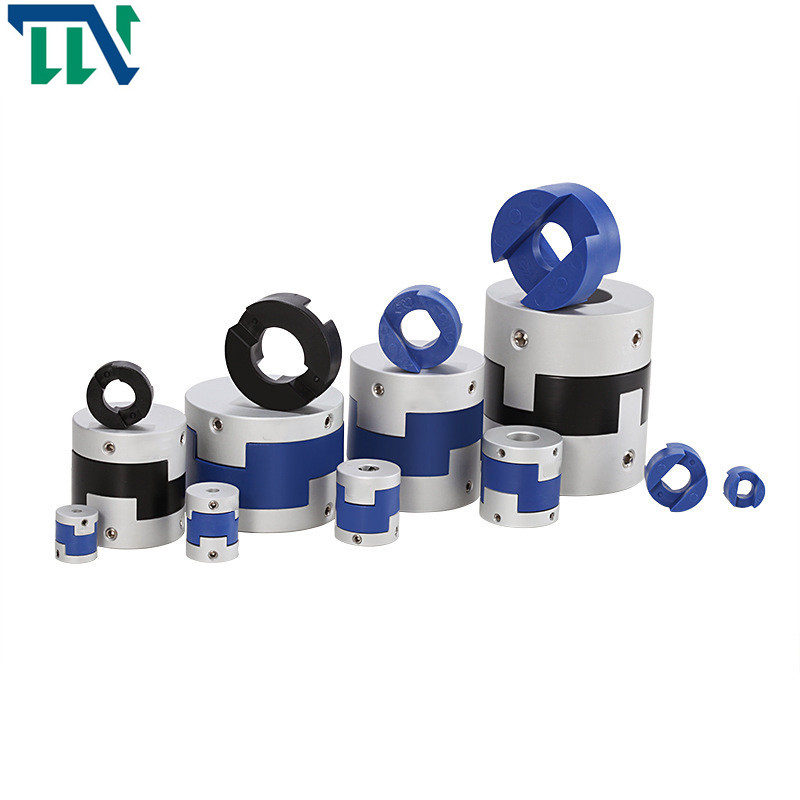

стяжной хомут вала 20mmX25mm Oldham спек алюминиевую челюсть M4 0

Схема данных продукции

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	ЕСЛИ	LP	F	M	затягивать вращающий момент винта (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8,25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8,4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

модельный параметр	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	статическая крутящая жесткость (N.M/rad)	момент инерции (Kg.M2)	Материал рукава вала	Материал шрапнели	поверхностное покрытие	вес (g)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Высокопрочный алюминиевый сплав	P A 6 6	Анодируя обработка	6
GH-20X25	1,2	1,2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1,6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2,4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2,8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2,6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3,3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3,8	3	±0.2	2500	1260	3.9x10-4				445
