Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO9001-2005
Номер модели: GH 50*38
Условия оплаты & доставки
Количество мин заказа: Переговоры
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Соединение вала Oldham |
Материал: |
Алюминиевая сталь |
Внутренний диаметр: |
16-70mm |
Модель: |
серия gh |
Структура: |
Соединение вала Oldham |
Гарантия: |
12 месяца |
Поверхностное покрытие: |
Обработка анодного окисления |
Гибкий или твердый: |
Гибкий |
Имя: |
Соединение вала Oldham |
Материал: |
Алюминиевая сталь |
Внутренний диаметр: |
16-70mm |
Модель: |
серия gh |
Структура: |
Соединение вала Oldham |
Гарантия: |
12 месяца |
Поверхностное покрытие: |
Обработка анодного окисления |
Гибкий или твердый: |
Гибкий |

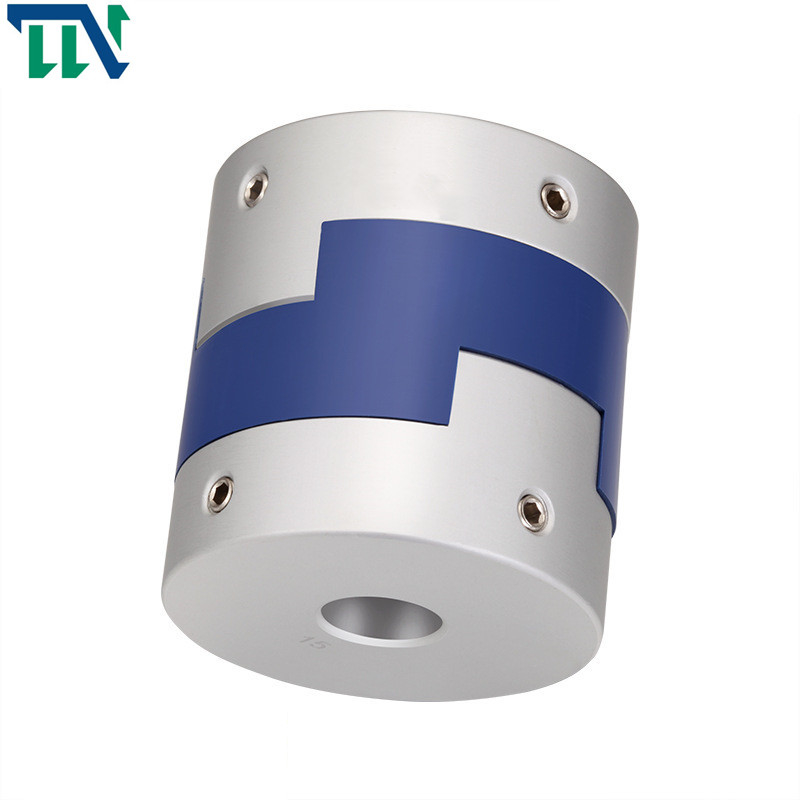

Тип соединение GH 20*25 M3 Oldham вала для соединения механизма
Параметры продуктов
Схема данных продукции
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | ЕСЛИ | LP | F | M | затягивать вращающий момент винта (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Высокопрочный алюминиевый сплав | P A 6 6 | Анодируя обработка | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
Введение продуктов
Принцип деятельности перекрестного соединения слайдера: 2 вала выровняны путем reaming отверстия и болты, и вращающий момент передан обжатием и ножницами штанги болта; Плечо на одной половине соединения выровняно с пазом на другой соединяя половине. Болты соединяя 2 соединения половины могут быть обычными болтами ранга и b, и вращающий момент передан к момент трением совместной поверхности 2 соединений половины. Вообще, сталь 45 использована. После поверхностной термической обработки, своя твердость улучшена в определенной степени. Однако, некоторые изготовители используют сталь Q275 отдельно, поэтому термическая обработка необходима.
Тип соединение Oldham вала конструирован для того чтобы зажать равномерно вокруг вала и обеспечить большее удерживание чем фиксированные соединения винта без повреждая вала. После этого затяните закрепные винты для того чтобы обеспечить. Эти соединения Oldham
Прежде всего, своя форма светла и удобна для установки, которая сохраняет время для обработки и продукции предприятий. Secondly, она устойчива для того чтобы смазать корозию и может быть электрически - изолированный. Различные эластомеры слайдера доступны. Сползать между рукавом вала и промежуточной частью может позволить большое радиальному и отклонениям по углу. Особенный дизайн рему в середине может сыграть поддерживая роль и позволить большие отклонения по углу без момента изгиба, для того чтобы уменьшить аксиальную нагрузку.
Secondly, оно имеет преимущества простой структуры, широкого ряда размера, небольшого момента инерции, удобной пользы и удобного визуального контроля. Супер коррозионная устойчивость и электрическая изоляция масла уменьшают аксиальную нагрузку причиненную отступлением. Сползать между рукавом вала и серединой может позволить большое радиальному и отклонению по углу.
