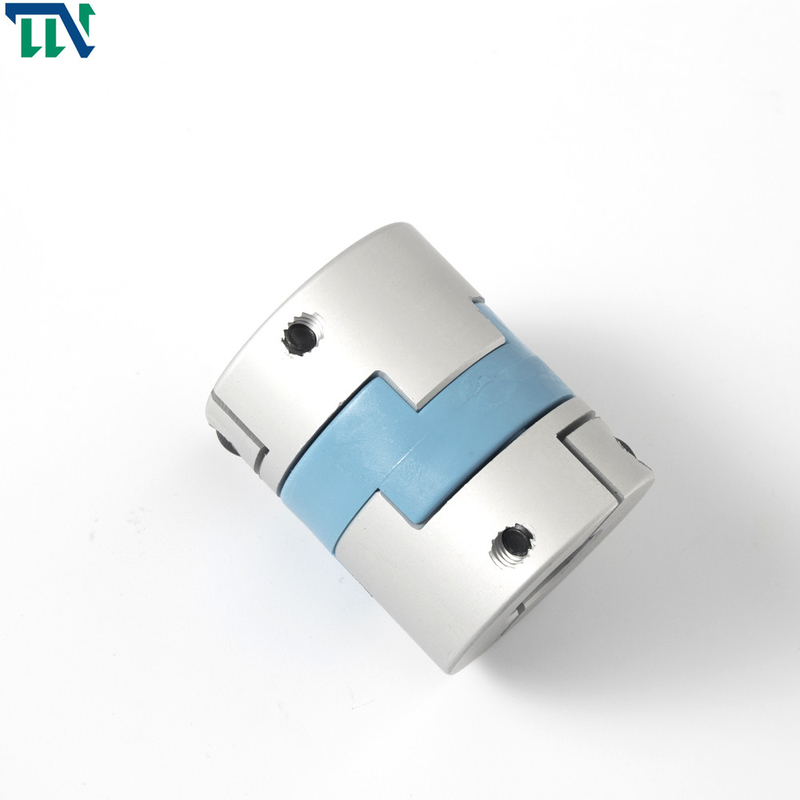

Алюминиевое соединение гибкого вала соединение стиля 5mm до 8mm 20x22mm Oldham

Name: Алюминиевое соединение гибкого вала соединение стиля 5mm до 8mm 20x22mm Oldham
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GHC 20*22
Price: 149.10 USD
Availability: InStock

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Tianniu

Сертификация: ISO 9001

Номер модели: GHC 20*22

Условия оплаты & доставки

Количество мин заказа: Переговоры

Цена: negotiable

Упаковывая детали: Коробки морским путем грузя самолетом

Время доставки: 5-7 рабочих дней

Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Поставка способности: 10000 в месяц

Лучшая цена

Свяжитесь сейчас

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    алюминиевое соединение вала, алюминиевая муфта вала гибкого трубопровода, соединение oldham


Имя:	Соединение вала Oldham	Материал:	Алюминиевая сталь
Внутренний диаметр:	16-70mm	Модель:	Серия GHC
Структура:	Oldham зажимая тип	Гарантия:	12 месяца
Поверхностное покрытие:	Обработка анодного окисления	Гибкий или твердый:	Гибкий

Имя:	Соединение вала Oldham
Материал:	Алюминиевая сталь
Внутренний диаметр:	16-70mm
Модель:	Серия GHC
Структура:	Oldham зажимая тип
Гарантия:	12 месяца
Поверхностное покрытие:	Обработка анодного окисления
Гибкий или твердый:	Гибкий

Описание

Алюминиевое соединение гибкого вала соединение стиля 5mm до 8mm 20x22mm Oldham

Соединение слайдера зажимая вала GHC 32X45 гибкое Oldham перекрестное для механизма

Введение продуктов

Тип соединение Oldham вала конструирован для того чтобы зажать равномерно вокруг вала и обеспечить большее удерживание чем фиксированные соединения винта без повреждая вала. После этого затяните закрепные винты для того чтобы обеспечить. Эти соединения Oldham. Мы изготовляем произведения всех видов соединения вала. Подгонянные соединения также приемлемы.

своя форма светла и удобна для установки, которая сохраняет время для обработки и продукции предприятий. Secondly, она устойчива для того чтобы смазать корозию и может быть электрически - изолированный. Различные эластомеры слайдера доступны. Сползать между рукавом вала и промежуточной частью может позволить большое радиальному и отклонениям по углу. Особенный дизайн рему в середине может сыграть поддерживая роль и позволить большие отклонения по углу без момента изгиба, для того чтобы уменьшить аксиальную нагрузку

Преимущества соединения Oldham:

Прежде всего, своя форма светла и легка для установки, которая сохраняет время для обработки и продукции предприятий. Secondly, она устойчива для того чтобы смазать корозию и может быть электрически - изолированный. Различные эластомеры слайдера доступны. Сползать между втулкой и средней частью может допустить большое радиальное и отклонения по углу. Отступление угла не производит момент изгиба, так, что аксиальная нагрузка будет уменьшена.

Secondly, структура проста, ряд размера широк, момент инерции небольшой, польза удобна, и удобно для визуального контроля. Главные коррозионная устойчивость и электрическая изоляция масла уменьшают аксиальную нагрузку причиненную рассогласованием, и сползать между втулкой и серединой может допустить большое радиальное и угловые отклонения.

Сравненный с другими соединениями, прежде всего, своя форма смотрит особенно светлой, и этот вид вещи самое выделяющийся, и перекрестный слайдер в середине имеет другие цвета для вас, который нужно выбрать от, и также легко установить. Оно не хлопотн. Самую большую вещь что она может сохранить обслуживание и в то же время, оно можно также изолировать от электричества, противоракушечный и анти--корозии, и свой срок службы относительно длинен. Очень экономическое и соответствующее соединение

Добро пожаловать, который нужно связаться мы для больше информации!

Параметры продуктов

Чертежи продукции

Алюминиевое соединение гибкого вала соединение стиля 5mm до 8mm 20x22mm Oldham 0

Схема данных продукции

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	ЕСЛИ	LP	F	M	затягивать вращающий момент винта (N.M)
GHC-16X21	4,5,6,6.35	16	21	8,6	11,6	2,5	M2.5	1
GHC-16X30	4,5,6,6.35	16	30	13,1	11,6	3	M2.5	1
GHC-20X22	5,6,6.35, 7,8	20	22	8,6	12,7	2,5	M2.5	1
GHC-20x33	5,6,6.35, 7,8	20	33	14,1	12,7	3	M2.5	1
GHC-25x28	5,6,6.35, 8,9,9.525, 10,11,12	25	28	11,7	16,65	3	M3	1,5
GHC-25X39	5,6,6.35, 8,9,9.525, 10,11,12	25	39	17,2	16,65	4,2	M3	1,5
GHC-32X33	5,6,8,9,9.525, 10,11,12.12.7, 14,15,16	32	33	14	19,5	3	M4	2,5
GHC-32X45	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	45	20	19,5	4,5	M4	2,5
GHC-40X50	8,9,9.525, 10,11,12,14,15,16,17,18,19	40	50	23	18,4	7	M5	7
GHC-45X46	8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22	45	46	21	18,4	7	M5	7
GHC-50X53	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	53	24	15	7,5	M6	12
GHC-50X58	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	58	26,5	17,5	8	M6	12
GHC-55X57	10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17,5	7,8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29,5	25	12	M8	20

модельный параметр	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	статическая крутящая жесткость (N.M/rad)	момент инерции (Kg.M2)	Материал рукава вала	Материал шрапнели	поверхностное покрытие	вес (g)
GHC-16X21	0,7	0,8	3	±0.2	8500	30	5.5x10-7	Высокопрочный алюминиевый сплав	P A 6 6	Анодируя обработка	8
GHC-16X30	0,7	0,8	3	±0.2	9000	30	5.9x10-7				12
GHC-20X22	1,2	1,2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1,2	1,2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1,6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1,6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4,5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4,5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2,4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2,5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2,6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3,2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3,5	3	±0.2	2500	1260	4.1x10-5				520
