Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO 9001
Номер модели: GHC 32*45
Условия оплаты & доставки
Количество мин заказа: Переговоры
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Соединение вала Oldham |
Материал: |
Алюминиевая сталь |
Внутренний диаметр: |
16-70mm |
Модель: |
Серия GHC |
Структура: |
Oldham зажимая тип |
Гарантия: |
12 месяца |
Поверхностное покрытие: |
Обработка анодного окисления |
Гибкий или твердый: |
Гибкий |
Имя: |
Соединение вала Oldham |
Материал: |
Алюминиевая сталь |
Внутренний диаметр: |
16-70mm |
Модель: |
Серия GHC |
Структура: |
Oldham зажимая тип |
Гарантия: |
12 месяца |
Поверхностное покрытие: |
Обработка анодного окисления |
Гибкий или твердый: |
Гибкий |

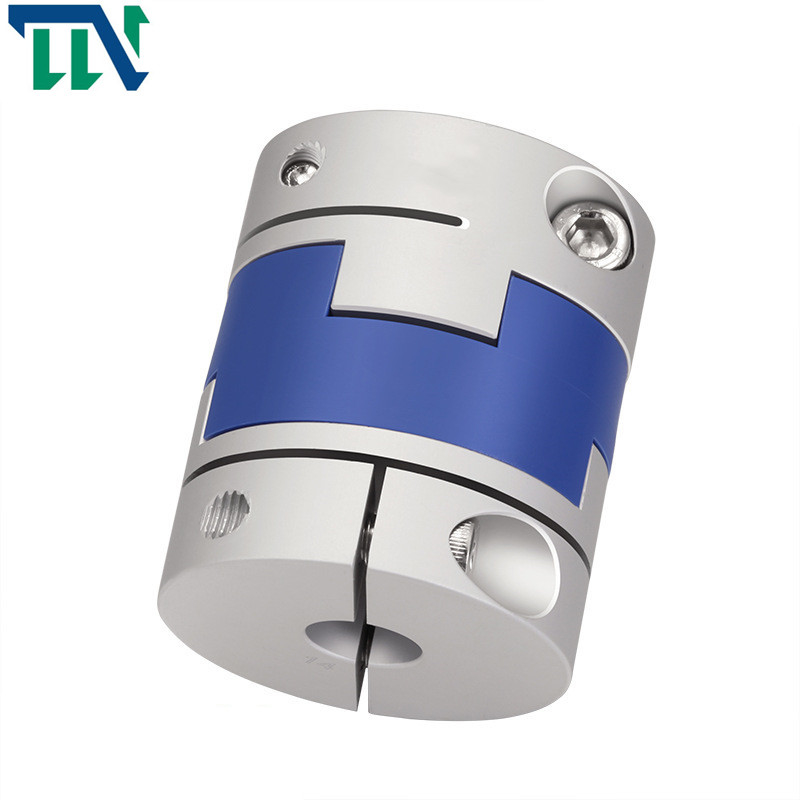

Соединение слайдера зажимая вала GHC 32X45 гибкое Oldham перекрестное для механизма
Параметры продуктов
Чертежи продукции
Схема данных продукции
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | ЕСЛИ | LP | F | M | затягивать вращающий момент винта (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Высокопрочный алюминиевый сплав | P A 6 6 | Анодируя обработка | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Введение продуктов
Тип соединение Oldham вала конструирован для того чтобы зажать равномерно вокруг вала и обеспечить большее удерживание чем фиксированные соединения винта без повреждая вала. После этого затяните закрепные винты для того чтобы обеспечить. Эти соединения Oldham. Мы изготовляем произведения всех видов соединения вала. Подгонянные соединения также приемлемы.
своя форма светла и удобна для установки, которая сохраняет время для обработки и продукции предприятий. Secondly, она устойчива для того чтобы смазать корозию и может быть электрически - изолированный. Различные эластомеры слайдера доступны. Сползать между рукавом вала и промежуточной частью может позволить большое радиальному и отклонениям по углу. Особенный дизайн рему в середине может сыграть поддерживая роль и позволить большие отклонения по углу без момента изгиба, для того чтобы уменьшить аксиальную нагрузку
Принцип деятельности перекрестного соединения слайдера: 2 вала выровняны путем reaming отверстия и болты, и вращающий момент передан обжатием и ножницами штанги болта; Плечо на одной половине соединения выровняно с пазом на другой соединяя половине. Болты соединяя 2 соединения половины могут быть обычными болтами ранга и b, и вращающий момент передан к момент трением совместной поверхности 2 соединений половины. Вообще, сталь 45 использована. После поверхностной термической обработки, своя твердость улучшена в определенной степени. Однако, некоторые изготовители используют сталь Q275 отдельно, поэтому термическая обработка необходима. 2 соединения и промежуточной плита совмещены. Хотя никакое относительное вращение, управляя вал бежит на такой же скорости как управляемый вал для обеспечения эффективности деятельности. Перекрестное соединение слайдера соответствующее для много случаев, как тахометр, кодировщик, штанга винта и промышленное машинное оборудование
Добро пожаловать, который нужно связаться мы к больше информаций!
