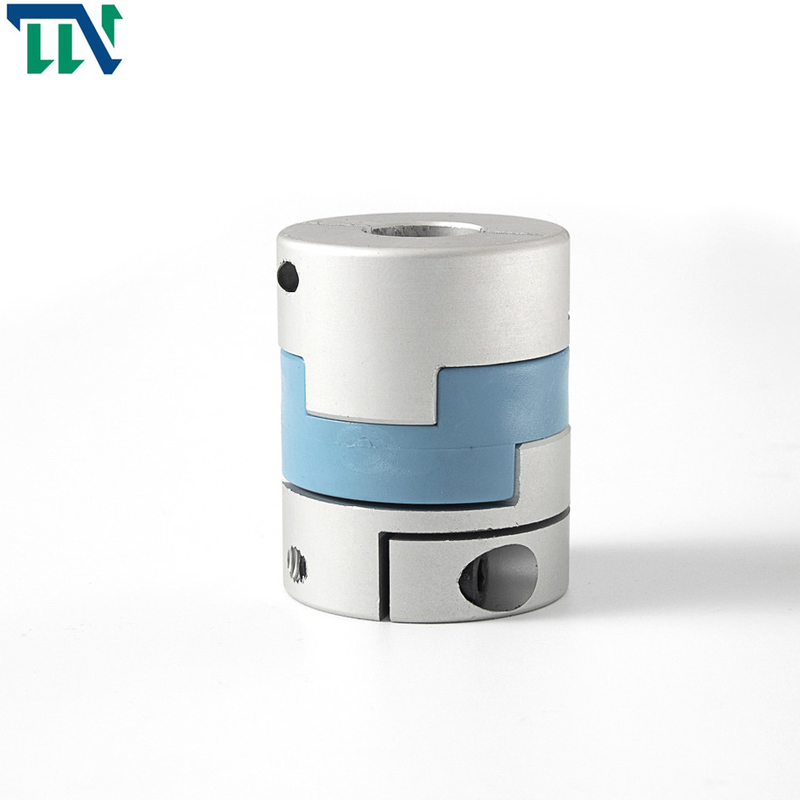

Слайдер 40X50mm зажимая вала фланцевой муфты Oldham гибкий алюминиевый перекрестный

Name: Слайдер 40X50mm зажимая вала фланцевой муфты Oldham гибкий алюминиевый перекрестный
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GHC 40*50
Price: 149.10 USD
Availability: InStock

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Tianniu

Сертификация: ISO 9001

Номер модели: GHC 40*50

Условия оплаты & доставки

Количество мин заказа: Переговоры

Цена: negotiable

Упаковывая детали: Коробки морским путем грузя самолетом

Время доставки: 5-7 рабочих дней

Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Поставка способности: 10000 в месяц

Лучшая цена

Свяжитесь сейчас

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    фланцевая муфта oldham гибкая, фланцевая муфта 40X50mm oldham, гибкий трубопровод фланцевой муфты


Имя:	Соединение вала Oldham	Материал:	Алюминиевая сталь
Внутренний диаметр:	16-70mm	Модель:	Серия GHC
Структура:	Oldham зажимая тип	Гарантия:	12 месяца
Поверхностное покрытие:	Обработка анодного окисления	Гибкий или твердый:	Гибкий

Имя:	Соединение вала Oldham
Материал:	Алюминиевая сталь
Внутренний диаметр:	16-70mm
Модель:	Серия GHC
Структура:	Oldham зажимая тип
Гарантия:	12 месяца
Поверхностное покрытие:	Обработка анодного окисления
Гибкий или твердый:	Гибкий

Описание

Слайдер 40X50mm зажимая вала фланцевой муфты Oldham гибкий алюминиевый перекрестный

Соединение слайдера зажимая вала GHC 32X45 гибкое Oldham перекрестное для механизма

Введение продуктов

Тип соединение Oldham вала конструирован для того чтобы зажать равномерно вокруг вала и обеспечить большее удерживание чем фиксированные соединения винта без повреждая вала. После этого затяните закрепные винты для того чтобы обеспечить. Эти соединения Oldham. Мы изготовляем произведения всех видов соединения вала. Подгонянные соединения также приемлемы.

своя форма светла и удобна для установки, которая сохраняет время для обработки и продукции предприятий. Secondly, она устойчива для того чтобы смазать корозию и может быть электрически - изолированный. Различные эластомеры слайдера доступны. Сползать между рукавом вала и промежуточной частью может позволить большое радиальному и отклонениям по углу. Особенный дизайн рему в середине может сыграть поддерживая роль и позволить большие отклонения по углу без момента изгиба, для того чтобы уменьшить аксиальную нагрузку

оно имеет преимущества простой структуры, широкого ряда размера, небольшого момента инерции, удобной пользы и удобного визуального контроля. Супер коррозионная устойчивость и электрическая изоляция масла уменьшают аксиальную нагрузку причиненную отступлением. Сползать между рукавом вала и серединой может позволить большое радиальному и отклонению по углу.

Собрание

1) Во время собрания, извлеките заусенцы и очистить все части

2) Во время собрания, обеспечьте что линии оси 2 сваривая отверстий вильчатого подшипника в середине на таком же самолете, и позволяемая разница не превысит 1 °. Часть сплайна сползет свободно и соединение вращает гибко

3) Очистите поверхность. За исключением того, что конечная грань фланца и ключ конечной грани покрыты с антиржавейным тавотом, остатки почищены щеткой с антиржавейным праймером и после этого покрашены (не позволена краска).

4) Регулярная смазка. Порекомендованы, что впрыскивает масло раз в неделю и раз в день под высокотемпературными условиями.

5) Для увеличения срока службы перекрестного типа прибора слайдера цапфы, отрегулируйте взаимный вал 180 градусов каждый раз сделать взаимный журнал вала использовал друг

Параметры продуктов

Чертежи продукции

Слайдер 40X50mm зажимая вала фланцевой муфты Oldham гибкий алюминиевый перекрестный 0

Схема данных продукции

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	ЕСЛИ	LP	F	M	затягивать вращающий момент винта (N.M)
GHC-16X21	4,5,6,6.35	16	21	8,6	11,6	2,5	M2.5	1
GHC-16X30	4,5,6,6.35	16	30	13,1	11,6	3	M2.5	1
GHC-20X22	5,6,6.35, 7,8	20	22	8,6	12,7	2,5	M2.5	1
GHC-20x33	5,6,6.35, 7,8	20	33	14,1	12,7	3	M2.5	1
GHC-25x28	5,6,6.35, 8,9,9.525, 10,11,12	25	28	11,7	16,65	3	M3	1,5
GHC-25X39	5,6,6.35, 8,9,9.525, 10,11,12	25	39	17,2	16,65	4,2	M3	1,5
GHC-32X33	5,6,8,9,9.525, 10,11,12.12.7, 14,15,16	32	33	14	19,5	3	M4	2,5
GHC-32X45	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	45	20	19,5	4,5	M4	2,5
GHC-40X50	8,9,9.525, 10,11,12,14,15,16,17,18,19	40	50	23	18,4	7	M5	7
GHC-45X46	8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22	45	46	21	18,4	7	M5	7
GHC-50X53	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	53	24	15	7,5	M6	12
GHC-50X58	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	58	26,5	17,5	8	M6	12
GHC-55X57	10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17,5	7,8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29,5	25	12	M8	20

модельный параметр	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	статическая крутящая жесткость (N.M/rad)	момент инерции (Kg.M2)	Материал рукава вала	Материал шрапнели	поверхностное покрытие	вес (g)
GHC-16X21	0,7	0,8	3	±0.2	8500	30	5.5x10-7	Высокопрочный алюминиевый сплав	P A 6 6	Анодируя обработка	8
GHC-16X30	0,7	0,8	3	±0.2	9000	30	5.9x10-7				12
GHC-20X22	1,2	1,2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1,2	1,2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1,6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1,6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4,5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4,5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2,4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2,5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2,6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3,2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3,5	3	±0.2	2500	1260	4.1x10-5				520
