Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия GB
Условия оплаты & доставки
Количество мин заказа: 2 ПК
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |
GB 8 Шрифты, специфические для кодера |
Материал: |
алюминиевый сплав |
Структура: |
8 Шрифты специальные для кодера |
Размер скважины: |
34-82 мм |
Гарантия: |
12 месяцев |
Materia эластомера: |
PA66 |
Обработка поверхности: |
Обработка анодной окисления |
Модель: |
GB 8 Шрифты, специфические для кодера |
Материал: |
алюминиевый сплав |
Структура: |
8 Шрифты специальные для кодера |
Размер скважины: |
34-82 мм |
Гарантия: |
12 месяцев |
Materia эластомера: |
PA66 |
Обработка поверхности: |
Обработка анодной окисления |
Особенности продукции
Металлическая диафрагма сцепления: подходит для сервомотора, кодера, планетарного редуктора, шарового винта, компрессора, смесителя, машины для бумагоделания, робота и другого механического оборудования.
Сцепление сливового цветка: подходит для кодера, сервосистемы, привода двигателя, упаковочных машин, привода станков, насосов и других машин.
Сцепление подвески: подходит для кодера, станка с ЧПУ, системы позиционирования, шарового винта, индексационной пластины и планетарного редуктора передач.винтовая прутка, и т.д.
Параллельное соединение: подходит для подключения шагового двигателя, кодера, винтовой стержни и т. д. Круговое сцепление с скользящим стержнем: подходит для тахометра, кодера, винтовой стержни, станка-инструмента и других машин.Универсальная сцепка, жесткая сцепка.

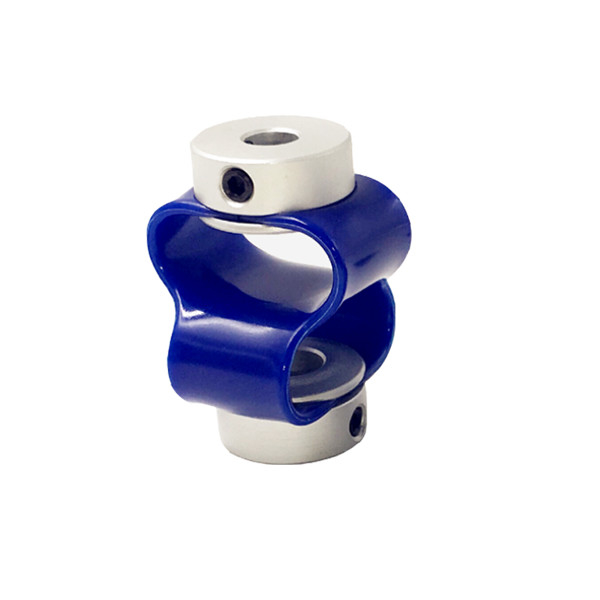

> Предназначен для кодера
> Хорошая гибкость, нелегко сломаться
> Эластомер изготавливается из полиуретана, устойчивого к маслу и окислению
Параметры продукции
| Параметр модели | общий диаметр отверстия d1,d2 | ΦD | Л | ЛП | S | F | М | крутящий момент затяжного винта (Н.М.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | М4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | М4 | 1.7 |
| Параметр модели | Номинальный момент (Н.М.) * |
допустимая эксцентричность (мм) |
допустимый угол отклонения (°) * |
допустимое отклонение оси (мм) |
максимальная скорость обороты в минуту |
статическая торсионная жесткость (N.M/rad) |
момент инерции (Кг.М)2) |
Материал рукава вала | Материал от осколков | обработка поверхности | вес (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5х10- 4 | Сплав алюминия высокой прочности | ПВ |
Процедура анодирования |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5х10- 4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6х10- 4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6х10- 4 | 13 |
