Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия GS
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |
Соединение setscrew диафрагмы GS одиночное |
материал: |
Алюминиевый сплав |
Структура: |
Соединение винта диафрагмы |
Размер скважины: |
4-38mm |
Гарантия: |
12 месяца |
Наружное Diamter: |
16-65mm |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Модель: |
Соединение setscrew диафрагмы GS одиночное |
материал: |
Алюминиевый сплав |
Структура: |
Соединение винта диафрагмы |
Размер скважины: |
4-38mm |
Гарантия: |
12 месяца |
Наружное Diamter: |
16-65mm |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |

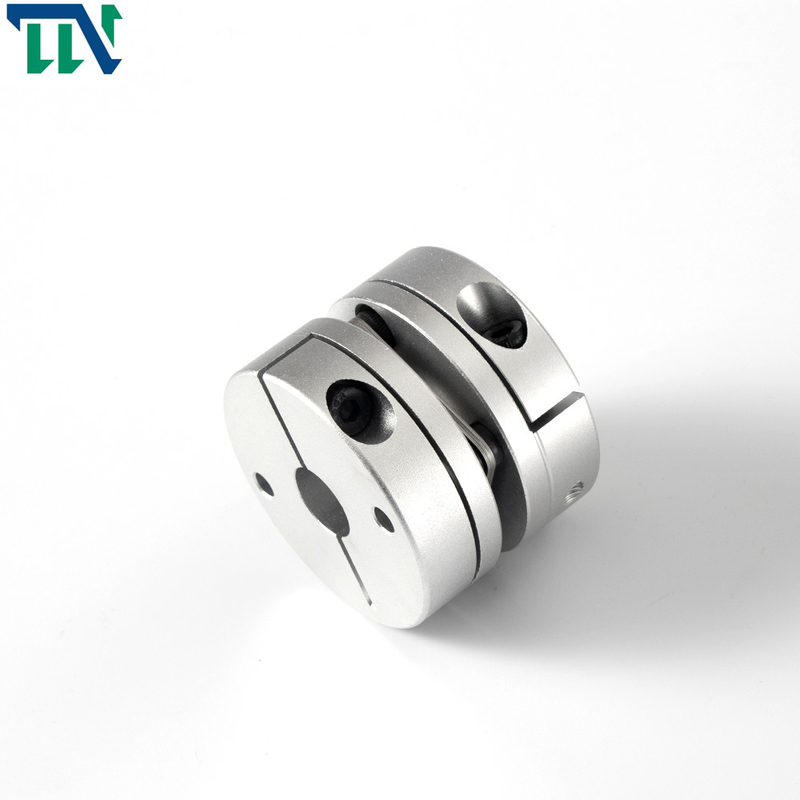

Диафрагма алюминиевого сплава одиночная зажимая соединение для мотора сервопривода
Характеристик продукта
Несколько групп в составе диафрагмы (лист нержавеющей стали) соединены с 2 соединениями половины друг с болтами. Каждая группа в составе диафрагмы сформирована путем перекрывать несколько частей. Диафрагмы разделены в тип ведущего шатуна и все части с различными формами. Соединение диафрагмы компенсирует относительное смещение 2 соединенных валов упругой деформацией диафрагмы. Гибкое сцепление элемента высокопроизводительного металла сильное без смазывая масла. Оно имеет компактную текстуру, высокопрочный, длинный срок службы, никакой зазор вращения, и не повлиян на температурой и загрязнением нефтью. Оно имеет характеристики стойкости к действию кислот, сопротивления алкалиа и анти--корозии. Соответствующее для передачи вала в высокую температуру, быстрый ход и въедливые средние условия труда
> Высокая ригидность вращающего момента, может точно контролировать вращение вала, может унести высокоточный контроль
> конструированный для сервопривода и шагая мотора
> отсутствие зазора между валом и соединением рукава, общими для положительного и отрицательного вращения
> низкая инерция, соответствующая для высокоскоростной деятельности
> диафрагма сделана из стали весны с превосходной выносливостью на усталость
> с дизайном шпоночного соединения, путем крепления располагая винта
Параметры продуктов
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | ЕСЛИ | S | F | M | затягивать вращающий момент винта |
| (N.M) | ||||||||
| GS-19X20 | 3,4,5,6,6.35, 7,8 | 19 | 20 | 9,1 | 1,8 | 3,3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 26 | 11,65 | 2,6 | 3,9 | M3 | 1,5 |
| GS-32X28 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 28 | 12,25 | 3,5 | 3,85 | M3 | 1,5 |
| GS-34X32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 32 | 14,25 | 3,5 | 4,85 | M4 | 2,5 |
| GS-39X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-44X34.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 44 | 34,5 | 14,9 | 4,5 | 5 | M4 | 2,5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20,6 | 4,8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19,75 | 5,5 | 6,4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23,35 | 6,3 | 7,7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9,7 | M8 | 20 |
| модельный параметр | Расклассифицированный вращающий момент | позволяемый ексцентриситет | позволяемый угол горизонтальной наводки | позволяемое осевое отступление | максимальная скорость | статическая крутящая жесткость | момент инерции | Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес |
| (N.M) * | (mm) * | (°) * | (mm) * | rpm | (N.M/rad) | (Kg.M2) | (g) | ||||
| GS-19X20 | 1 | 0,1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | Высокопрочный алюминиевый сплав | S u s 3 0 сталей 4 весен | Анодируя обработка | 11 |
| GS-26X26 | 1,5 | 0,1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0,1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0,1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0,1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0,1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0,1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0,1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0,1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0,1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
