Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия GLJ
Условия оплаты & доставки
Количество мин заказа: 2 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
МОДЕЛЬ: |

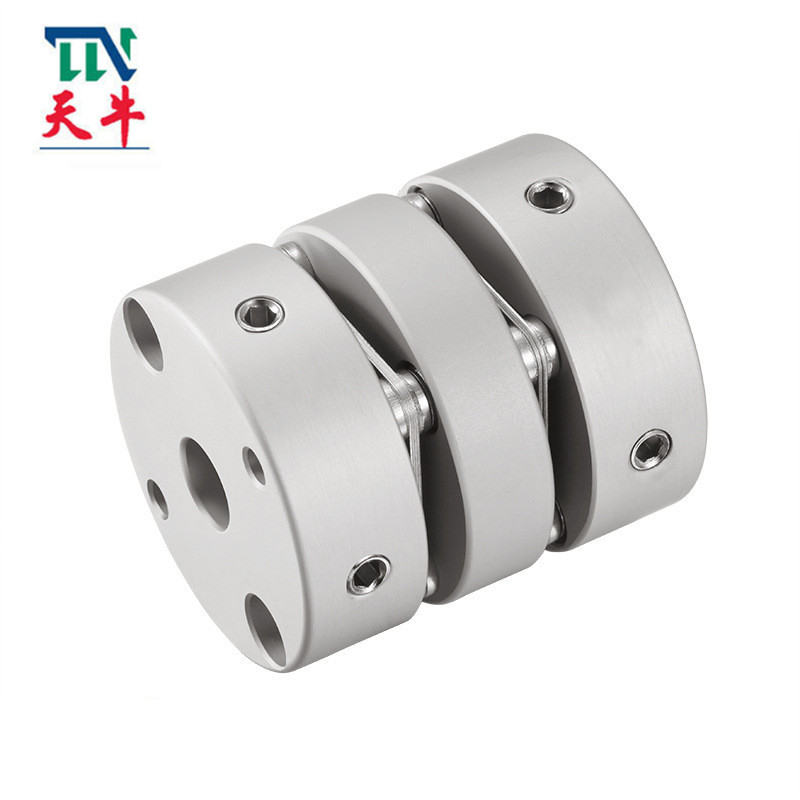

Соединение setscrew диафрагмы двойника GLJ |
Материал: |
Алюминиевый сплав |
Структура: |
Двойное соединение setscrew диафрагмы |
Размер скважины: |
19-68mm |
Гарантия: |
12 месяца |
Materia эластомера: |
ПА66 |
Поверхностное покрытие: |
Анодное оксидирование |
МОДЕЛЬ: |
Соединение setscrew диафрагмы двойника GLJ |
Материал: |
Алюминиевый сплав |
Структура: |
Двойное соединение setscrew диафрагмы |
Размер скважины: |
19-68mm |
Гарантия: |
12 месяца |
Materia эластомера: |
ПА66 |
Поверхностное покрытие: |
Анодное оксидирование |
Введение продуктов
Соединения также вызваны соединениями. Механический компонент используемый твердо для того чтобы соединить управляя вал и управляемый вал в различных механизмах для того чтобы вращать совместно и передать движение и вращающий момент. Иногда он также использован для того чтобы соединить валы и другие части (как шестерни, шкивы, etc.). Он часто составлен 2 половин, которые соответственно соединены ключами или плотными штуцерами, и прикреплен на концах 2 валов, и после этого 2 половины подключены в некотором пути. Соединение может также возмещать потерю смещение (включая осевое смещение, радиальное смещение, угловое смещенное или всестороннее смещение) между 2 валами должными к неточным производству и установке, деформации во время деятельности или теплового расширения, etc.; и абсорбция смягчения и вибрации удара.
Большее часть из обыкновенно используемых соединений была унифицирована или была унифицирована. Вообще, только необходимо правильно выбрать тип соединения и определить тип и размер соединения. В случае необходимости, емкость нагрузки можно проверить и высчитать для своих уязвимых слабых звеньев; когда скорость вращения высока, маховая сила наружного края и деформация эластичного элемента должны быть проверены, и проверка баланса должна быть унесена.
Общая соединяя функция: Когда вал и вал быть соединенным передать силу, шкив или шестерню вообще использованы для соединения, но если необходимы, что находят в прямой линии и необходимы, что вращают 2 вала на неизменяемой скорости, то соединения необходимо использовать для того чтобы соединиться. Однако, должный к росту точности, тепловому расширению вала или гнуть вала во время деятельности, концентричность между 2 валами изменит. Поэтому, гибкое сцепление можно использовать как мост для обслуживания передачи энергии между 2 валами и для поглощения 2 валов. Радиальное, угловое и осевое отступление между валами, таким образом увеличивая жизнь машины и улучшая качество машины.
Параметры продуктов
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | ЕСЛИ | LP | d3 | S | F | M | затягивать вращающий момент винта (N.M) |
| GLJ-19x27 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 19 | 27 | 9,1 | 5,2 | 9 | 1,8 | 4,25 | M3 | 0,7 |
| GLJ-26x32 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 26 | 32 | 10,7 | 5,4 | 12,5 | 2,6 | 4,5 | M4 | 1,7 |
| GLJ-32x41 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15 | 32 | 41 | 12,75 | 8,5 | 16 | 3,5 | 6,12 | M4 | 1,7 |
| GLJ-39x47 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15,16 | 39 | 47 | 15 | 8 | 19,3 | 4,5 | 6,62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 44 | 53 | 18,25 | 7,5 | 22,5 | 4,5 | 8,12 | M6 | 8,4 |
| GLJ-56x64 |
10,11,12,12.7, 13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19,75 | 13,5 | 32,5 | 5,5 | 6,4 | M6 | 8,4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | 45,5 | 6,3 | 7,7 | M8 | 10,5 |
| Анодируя обработка | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес (g) |
| GLJ-19x27 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 170 | 8.8x10-7 | Высокопрочный алюминиевый сплав | S u s 3 0 сталей 4 весен | Анодируя обработка | 13 |
| GLJ-26x32 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 820 | 2.8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0,17 | 1,5 | ±0.36 | 10000 | 1750 | 1.8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2850 | 2.7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1,5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 |
