Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия GLTS
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |

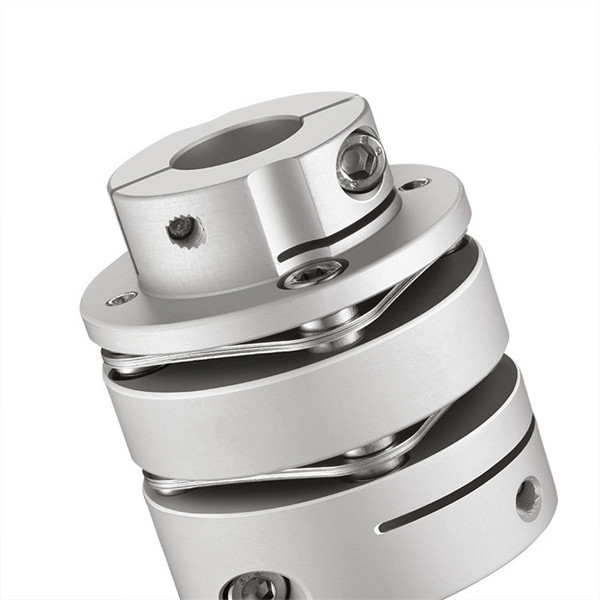

Тип соединение струбцины диафрагмы одного шага GLTS двойной |
Материал: |
Алюминиевый сплав |
Структура: |
Тип струбцины диафрагмы одного шага двойной |
Размер скважины: |
4-38mm |
Гарантия: |
12 месяца |
Наружное Diamter: |
16-65mm |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Модель: |
Тип соединение струбцины диафрагмы одного шага GLTS двойной |
Материал: |
Алюминиевый сплав |
Структура: |
Тип струбцины диафрагмы одного шага двойной |
Размер скважины: |
4-38mm |
Гарантия: |
12 месяца |
Наружное Diamter: |
16-65mm |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Введение продуктов
Диафрагма соединяя вообще ссылается на набор соединений диафрагмы оборудованных с 2 наборами диафрагм, которые имеют преимущества высокой механической прочности, большая величина наибольшей допускаемой нагрузки на опору, качество, etc. легко установить и имеет хорошую надежность, потому что она имеет промежуточный вал. , Своя относительная компенсация смещения очень хороша, и соединение диафрагмы соответствующее для передачи среднего, высокоскоростного и большого вращающего момента shafting. Также, как shafting передача с небольшим изменением в нагрузке различных механических приспособлений, оно весьма разносторонний. Поэтому, диафрагма нося часть сама соответствие к соединению. Вообще, фабрике нужно подготовить несколько наборов соединяя диафрагм.
Соединение диафрагмы не имеет очевидное амортизирующее действие, никакой шум, никакую носку, длинную жизнь, соответствующие для работы в высокой температуре (- 80+300) и жесткая окружающая среда, двигающ в случае удара и вибрации, высокий кпд передачи, может быть до 99,86%. Особенно соответствующее для средней и высокоскоростной высокомощной передачи, с простой структурой, облегченным, небольшим томом, и удобными собранием и разборкой. Его можно собрать и демонтировать без двигать машину, без смазки, и может точно передать скорость вращения, без выскальзывания и быстрого вращения.
>Высокая ригидность вращающего момента, может точно контролировать вращение вала, может унести высокоточный контроль
>Designed для сервопривода и шагая мотора
зазор >No между валом и соединением рукава, общими для положительного и отрицательного вращения
инерция >Low, соответствующая для высокоскоростной деятельности
диафрагма >The сделана из стали весны с превосходной выносливостью на усталость
>Fastening метод закрепного винта
Параметры продуктов
| модельный параметр | общий диаметр расточки d1 | общий диаметр расточки d2 | D | ΦN | L | LF1 | ЕСЛИ | S | LP | d3 | M | затягивать вращающий момент винта (N.M) |
||
| самый небольшой | максимум | самый небольшой | максимум | |||||||||||
| GLTS-34x42.9 | 5 | 12 | 5 | 15 | 34 | 21,6 | 42,9 | 12,15 | 14,25 | 3,5 | 9,5 | Φ16 | M3 | 1,5 |
| GLTS-39x50.2 | 6 | 15 | 6 | 19 | 39 | 25 | 50,2 | 15,15 | 14,9 | 4,5 | 11,15 | Φ19 | M4 | 2,5 |
| GLTS-44x50.2 | 6 | 18 | 6 | 22 | 44 | 29,6 | 50,2 | 15,15 | 14,9 | 4,5 | 11,15 | Φ22.5 | M4 | 2,5 |
| GLTS-56x64.1 | 8 | 24 | 8 | 32 | 56 | 38 | 64,1 | 19,90 | 19,75 | 5,5 | 13,45 | Φ32.5 | M5 | 7 |
| GLTS-68x75.6 | 10 | 30 | 10 | 38 | 68 | 46 | 75,6 | 24 | 23,35 | 6,3 | 15,65 | Φ38.5 | M6 | 12 |
| GLTS-82x98.1 | 16 | 38 | 16 | 45 | 82 | 56 | 98,1 | 30,15 | 30 | 8 | 21,95 | Φ45 | M8 | 20 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес (g) |
| GLTS-34x42.9 | 3 | 0,02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | Высокопрочный алюминиевый сплав | S u s 3 0 сталей 4 весен | Анодируя обработка | 57 |
| GLTS-39x50.2 | 6 | 0,02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 103 | |||
| GLTS-44x50.2 | 9 | 0,02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 124 | |||
| GLTS-56x64.1 | 25 | 0,02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 269 | |||
| GLTS-68x75.6 | 60 | 0,02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 471 | |||
| GLTS-82x98.1 | 100 | 0,02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 375 |
