Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: GLseries
Условия оплаты & доставки
Количество мин заказа: 2 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |

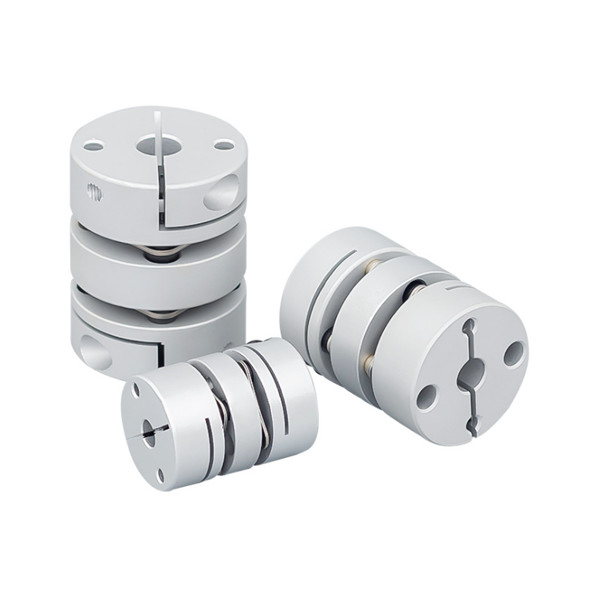

Диафрагма двойника GL зажимая соединение |
Материал: |
Алюминиевый сплав |
Структура: |
двойной зажимать диафрагмы |
Размер скважины: |
19-82mm |
Гарантия: |
12 месяца |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Модель: |
Диафрагма двойника GL зажимая соединение |
Материал: |
Алюминиевый сплав |
Структура: |
двойной зажимать диафрагмы |
Размер скважины: |
19-82mm |
Гарантия: |
12 месяца |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Характеристик продукта
Соединение диафрагмы имеет 7 структурных типов, самые небольшие соединяя начала ряда вращающего момента передачи от 10Nm, и самый большой соединяя ряд вращающего момента передачи может достигнуть 8100000Nm, потому что диафрагма имеет 6 углов, 8 углов или форма больше или 10 углов, поэтому передача вращающего момента очень равномерна, применимая температура окружающей среды может быть от ℃ -20 к по крайней мере ℃ +280, и соответствующее для использования особенных материалов.
> Высокая ригидность вращающего момента, может точно контролировать вращение вала, может унести высокоточный контроль
> Конструированный для сервопривода и шагая мотора
> Отсутствие зазора между валом и соединением рукава, общими для положительного и отрицательного вращения
> Низкая инерция, соответствующая для высокоскоростной деятельности
> Диафрагма сделана из стали весны с превосходной выносливостью на усталость
> Прикрепляя метод закрепного винта
Параметры продуктов
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | ЕСЛИ | LP | d3 | S | F | M | затягивать вращающий момент винта (N.M) |
| GL-19X27 | 3,4,5,6,6.35, 7,8 | 19 | 27 | 9,1 | 5,2 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 35 | 11,65 | 6,5 | Φ12.5 | 2,6 | 3,9 | M3 | 1,5 |
| GL-32X41 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 45 | 12,25 | 9,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GL-34X45 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 45 | 14,25 | 9,5 | Φ16 | 4,5 | 4,85 | M4 | 2,5 |
| GL-39X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 50 | 14,9 | 11,2 | Φ9.3 | 4,5 | 5 | M4 | 2,5 |
| GL-44X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | 44 | 50 | 14,9 | 11,2 | Φ2.5 | 4,5 | 5 | M4 | 2,5 |
| GL-50X63 |
8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 , 22,24,25 |
50 | 63 | 20,6 | 12,5 | Φ23 | 4,8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19,75 | 13,5 | Φ2.5 | 5,5 | 6,4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9,7 | M8 | 20 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес (g) |
| GL-19X27 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 Сталь весны |
Анодируя обработка | 14,6 |
| GL-26X35 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0,17 | 1,5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3300 | 3.8x10-5 | 144 | |||
| GL-50X63 | 18 | 0,1 | 1,5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0,31 | 1,5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0,55 | 1,5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
