Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия GM
Условия оплаты & доставки
Количество мин заказа: 2 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |

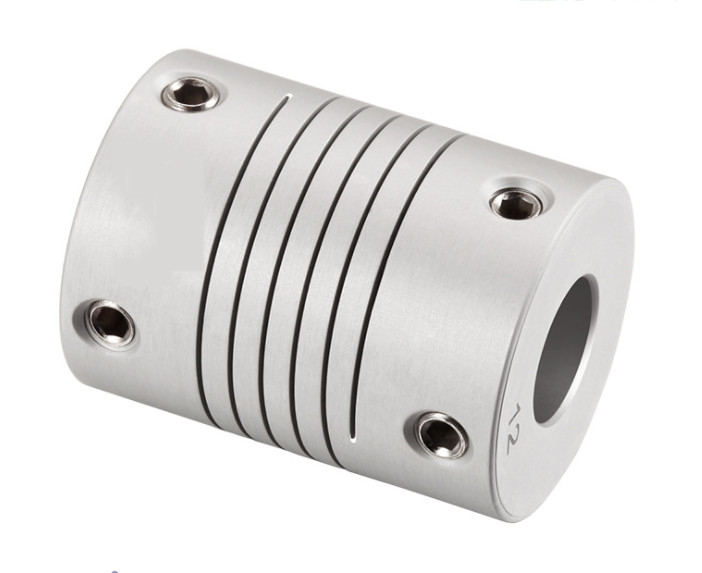

Соединение замотки соединения setscrew винтового нареза GM |
Материал: |
Алюминиевый сплав |
Размер скважины: |
12-50mm |
Гарантия: |
12 месяца |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Модель: |
Соединение замотки соединения setscrew винтового нареза GM |
Материал: |
Алюминиевый сплав |
Размер скважины: |
12-50mm |
Гарантия: |
12 месяца |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Характеристик продукта
Соединения вала разделены в следующие самые общие категории согласно типу:
Соединение диафрагмы металла: соответствующий для моторов сервопривода, кодировщиков, планетарных редукторов, винтов шарика, компрессоров, смесителей, машинного оборудования бумаги, роботов и другого механического оборудования. в форме Слив соединение: соответствующий для кодировщиков, систем сервопривода, приводов шпинделя мотора, машинного оборудования упаковки, приводов механического инструмента, насосов и другого машинного оборудования. Соединение мембран: соответствующий для кодировщиков, механических инструментов CNC, систем позиционирования, винтов шарика, индексируя диски, редукторы планетарной шестерни. Соединение весны: соответствующий для роторных кодировщиков, stepper моторов, штаног винта, соединения etc. параллельного: соответствующий для соединения stepper моторов, кодировщиков, штаног винта, соединения поперечного супорта etc.: соответствующий для тахометра, кодировщика, винта, механического инструмента и другого машинного оборудования. Всеобщее соединение, твердое соединение.
>Интегрированная структура, общая польза высокопрочных материалов алюминиевого сплава
>Эластичное действие компенсирует радиальное, угловое и осевое отступление
>Дизайн весны, с влиянием буфера
>Особенный дизайн для кодировщика, микро- мотора
>Прикрепляя метод setscrew
Параметры продуктов
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | L1 | L2 | F | M | затягивать вращающий момент винта (N.M) |
| GM-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18,5 | 1,8 | 0,4 | 3,5 | M3 | 0,7 |
| GM-15.5x21 | 3,4,5,6,6.35, 7 | 15,5 | 21 | 2 | 0,4 | 3,3 | M3 | 0,7 |
| GM-15.5x23 | 3,4,5,6,6.35, 7 | 15,5 | 23 | 2 | 0,4 | 3,6 | M3 | 0,7 |
| GM-19.1x19.1 | 4,5,6,6.35, 7,8 | 17,5 | 23 | 2 | 0,4 | 3,6 | M4 | 1,7 |
| GM-17.5x23 | 4,5,6,6.35, 7,8,10 | 19,1 | 19,1 | 2 | 0,4 | 3 | M4 | 1,7 |
| GM-19.5x24.5 | 6,6.35, 7,8,9,9.525, 10 | 19,5 | 24,5 | 2 | 0,4 | 3,3 | M4 | 1,7 |
| GM-25x32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25 | 32 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-25.4x25.4 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25,4 | 25,4 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-28.6x28.6 | 8,9,9.525, 10,11,12,12.7, 14 | 28,6 | 28,6 | 2,75 | 0,4 | 4,2 | M4 | 1,7 |
| GM-32x32 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 32 | 2,75 | 0,4 | 5,5 | M4 | 1,7 |
| GM-32x41 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 41 | 2,75 | 0,4 | 6,8 | M4 | 1,7 |
| GM-38.7x38.1 | 8,10,11,12,12.7, 14,15,16,17,18,19,20,22 | 38,1 | 38,1 | 3 | 0,4 | 5,2 | M5 | 4 |
| GM-42x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3,5 | 0,4 | 8,5 | M6 | 7 |
| GM-50x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3,5 | 0,5 | 8,5 | M6 | 7 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | поверхностное покрытие | вес (g) |
| GM-12xl8.5 | 0,3 | 0,15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | Высокопрочный алюминиевый сплав | Анодируя обработка | 4 |
| GM-15.5x21 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7,7 | ||
| GM-15.5x23 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9,3 | ||
| GM-17.5x23 | 0,6 | 0,15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12,7 | ||
| GM-19.1x19.1 | 0,9 | 0,15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11,6 | ||
| GM-19.5x24.5 | 1 | 0,15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0,15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0,15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0,15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0,15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0,15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6,5 | 0,15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM-42x50 | 8 | 0,15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0,15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
