Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия GLT
Условия оплаты & доставки
Количество мин заказа: 2 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |

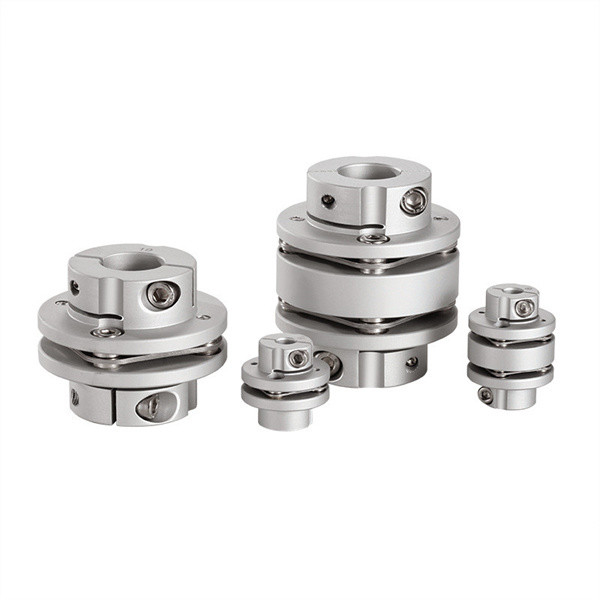

Зажимная муфта диафрагмы шага двойника GLT двойная |
Материал: |
Алюминиевый сплав |
Структура: |
струбцина диафрагмы шага двойная |
Размер скважины: |
34-82mm |
Гарантия: |
12 месяца |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Модель: |
Зажимная муфта диафрагмы шага двойника GLT двойная |
Материал: |
Алюминиевый сплав |
Структура: |
струбцина диафрагмы шага двойная |
Размер скважины: |
34-82mm |
Гарантия: |
12 месяца |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Характеристик продукта
Поверхность соединения окислена, внутреннее отверстие точно, передача вращающего момента большая, и упругость хороша. Средняя диафрагма сделана из материала 304, и эластомер сделан из полиуретана импортированного от Германии.
Соединение диафрагмы компенсирует относительное смещение 2 соединенных валов упругой деформацией диафрагмы. Гибкое сцепление элемента высокопроизводительного металла эластичное. Для этого не нужна смазка, имеет компактную текстуру, высокопрочный, длинный срок службы, никакой зазор вращения, и не повлиян на температурой и загрязнением нефтью. Оно имеет характеристики стойкости к действию кислот, сопротивления алкалиа и коррозионной устойчивости. Соответствующее для передачи вала в высокую температуру, быстрый ход и въедливые средние условия труда, он широко использован для shafting передача различных механических приспособлений, как водяная помпа (особенно высокомощный и химический насос), вентилятор, компрессор, гидравлическое машинное оборудование, машинное оборудование нефти, машинное оборудование печати, машинное оборудование ткани, химическое машинное оборудование, минируя машинное оборудование, металлургическое машинное оборудование, авиация (вертолет), система передачи энергии корабля высокоскоростная, система передачи силы поршеня паровой турбины механическая, корабль crawler, и генератор установил высокоскоростным и высокомощная механическая система передачи, после динамического уравновешивания, он широко был использован в высокоскоростной передаче shafting
Параметры продуктов
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | ΦN | L | ЕСЛИ | d3 | LP | S | M | затягивать вращающий момент винта (N.M) |
| GLT-34x37.5 | 5,6,6.35, 7,8,9,9.525, 10,11,12, | 34 | 21,6 | 37,5 | 12,15 | Φ16 | 6,8 | 3,2 | M3 | 1,5 |
| GLT-39x48 | 6,8,9,9.525, 10,11,12,12.7, 14,15 | 39 | 25 | 48 | 15,15 | Φ19 | 9,3 | 4,5 | M4 | 2,5 |
| GLT-44x48 |
6,8,9,9.525, 10,11,12,12.7, 14,15,1 6,17,18 |
44 | 29,6 | 48 | 15,15 | Φ22.5 | 9,3 | 4,2 | M4 | 2,5 |
| GLT-56x61 | 10,12,12.7, 14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19,90 | Φ32.5 | 10,8 | 5,2 | M5 | 7 |
| GLT-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | Φ38.3 | 14 | 6 | M6 | 12 |
| GLT-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30,15 | Φ45 | 22,3 | 7,7 | M8 | 20 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес (g) |
| GLT-34x37.5 | 2 | 0,12 | 1,5 | ±0.18 | 10000 | 2200 | 6.95x10-6 | Высокопрочный алюминиевый сплав | S u s 3 0 сталей 4 весен | Анодируя обработка | 49 |
| GLT-39x48 | 4,5 | 0,15 | 1,5 | ±0.23 | 10000 | 4500 | 1.7x10-5 | 85 | |||
| GLT-44x48 | 6,75 | 0,17 | 1,5 | ±0.27 | 10000 | 5500 | 2.8x10-5 | 107 | |||
| GLT-56x61 | 20 | 0,17 | 1,5 | ±0.36 | 10000 | 11000 | 8.7x10-5 | 196 | |||
| GLT-68x74 | 50 | 0,18 | 1,5 | ±0.4 | 9000 | 23000 | 2.3x10-4 | 375 | |||
| GLT-82x98 | 90 | 0,18 | 1,5 | ±0.5 | 8000 | 38000 | 1.2x10-3 | 645 |
