Подробная информация о продукции
Место происхождения: КИТАЙ
Фирменное наименование: Tianniu
Сертификация: ISO 9001
Номер модели: GFC 30*35
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 15-20 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |
Соединение вала GFC |
Гарантия: |
12 месяца |
Размер скважины: |
5-16mm |
Длина: |
35mm |
Вес: |
0.05kg |
Touque: |
12,5 |
Модель: |
Соединение вала GFC |
Гарантия: |
12 месяца |
Размер скважины: |
5-16mm |
Длина: |
35mm |
Вес: |
0.05kg |
Touque: |
12,5 |
Характеристик продукта
Основные особенности
1. Смогите поглотить вибрацию и компенсировать радиальное, угловое и осевое отступление
2. Промежуточное соединение эластомера
3. Сопротивление и электрическая изоляция масла
4. Обеспечьте с setscrews
5. Характеристики по часовой стрелке и вращения против часовой стрелки точно такой же

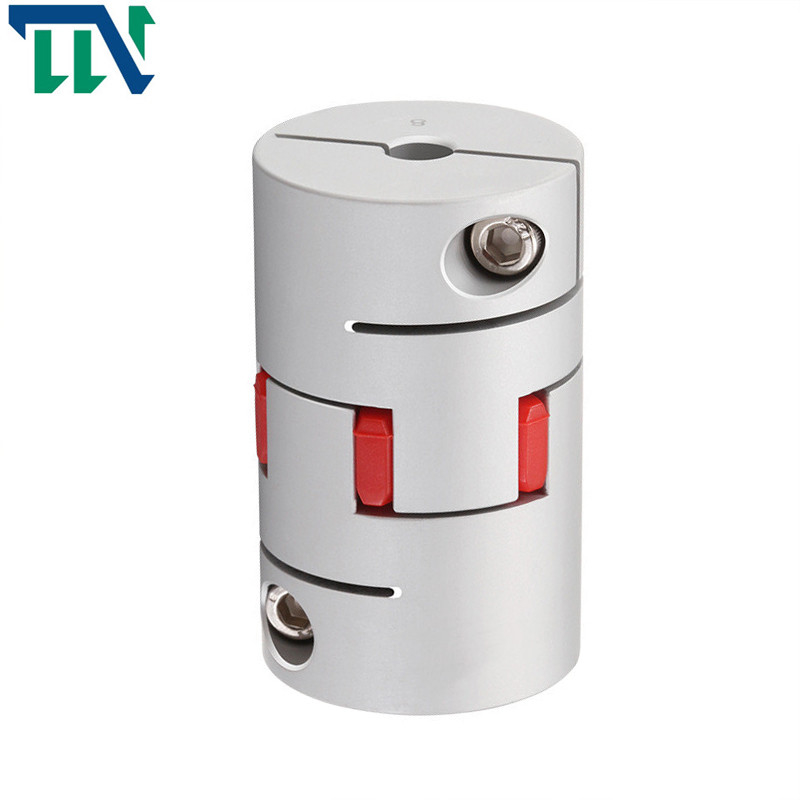

Соединение цветения сливы широко используемое соединение, которое состоит из 2 дисков когтя металла и эластичной фигуры. 2 диска когтя металла обычно датчик 45 стальной, но алюминиевые сплавы также полезны когда чувствительные нагрузки необходимы. Соединение слив-цветения имеет простую структуру, легкое обслуживание, никакую потребность для смазки, удобные осмотр, не требующий ухода, и может побежать непрерывно в течение длительного времени. Оно имеет хорошие глушение вибраций, свойства буферизации и электрической изоляции, и работы стабилизированно и надежно. Имеет большие осевые, радиальные и угловые возможности компенсации. Небольшой радиальный момент инерции размера, облегченных, небольших, соответствующий для средних и высокоскоростных случаев. Элементы высокопрочного полиуретана эластичные износоустойчивы и масл-устойчивы, имеют большую величину наибольшей допускаемой нагрузки на опору, длинный срок службы, и безопасны и надежны.
Объем применения
Соединения сливы широко использованы в механических инструментах CNC, токарных станках CNC, подвергая механической обработке центрах, гравировальных станках, филировальных машинах CNC, гонгах компьютера, металлургическом машинном оборудовании, минируя машинном оборудовании, машинном оборудовании нефти, химическом машинном оборудовании, поднимаясь машинном оборудовании, машинном оборудовании транспорта, машинном оборудовании легкой промышленности, машинном оборудовании ткани, насосах, вентиляторах, etc.
Фабрика Changzhou Tianniu профессиональный изготовитель соединения сливы, твердого соединения, всеобщего соединения, крестовой дисковой муфты, соединения замотки, ревет соединять, двойное соединение мембраны и другие продукты. Процессинговая компания имеет полную и научную систему управления качеством.
Оно может произвести множества разнообразия соединений звезды различных стилей. Компания предпринимает дизайн и изготовление различных нештатных соединений. Короткий срок строительства (цикл продукции 4-7 дней), надежное качество, умеренная цена, совершенно заменить импорт, достаточный инвентарь, и достаточную поставку продукта.
Параметры продуктов
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | ЕСЛИ | LP | F | M | затягивать вращающий момент винта (N.M) |
| GFC-14X22 | 3,4,5,6,6.35 | 14 | 22 | 14,3 | 6,6 | 5,0 | M2.5 | 1,0 |
| GFC-20x25 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 25 | 16,7 | 8,6 | 5,9 | M3 | 1,5 |
| GFC-20X30 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 19,25 | 8,6 | 5,9 | M3 | 1,5 |
| GFC-25X30 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 30 | 20,82 | 11,6 | 8,5 | M4 | 2,5 |
| GFC-25X34 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 34 | 22,82 | 11,6 | 8,5 | M4 | 2,5 |
| GFC-30x35 | 5,6,6.35, 7,8,9,10,11,12,12.7, 14,15,16 | 30 | 35 | 23 | 11,5 | 10 | M4 | 2,5 |
| GFC-30X40 | 5,6,6.35, 7,8,9,10,11,12,12.7, 14,15,16 | 30 | 40 | 25 | 11,5 | 10 | M4 | 2,5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 50 | 32,1 | 14,5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 55 | 34,5 | 14,5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14,5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16,1 | 13,5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46,4 | 16,1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48,5 | 17,3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53,5 | 17,3 | 22,5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22,5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74,5 | 24 | 18 | M10 | 30 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | Материал шрапнели | поверхностное покрытие | вес (g) |
| GFC-14X22 | 5,0 | 0,1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | Высокопрочный алюминиевый сплав | Полиуретан импортированный от Германии | Анодируя обработка | 10 |
| GFC-20X25 | 5,0 | 0,1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5,0 | 0,1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0,1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0,1 | 1 | £) 2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| GFC-30X35 | 12,5 | 0,1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12,5 | 0,1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0,1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0,1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0,1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0,1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0,1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0,1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0,1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0,1 | 1 | £) 2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0,1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
