Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: GNC 32*32
Условия оплаты & доставки
Количество мин заказа: 2 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 3-5 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
имя: |
Твердое соединение вала |
Материал: |
Алюминиевая сталь |
Размер скважины: |
32 MM |
Гарантия: |
55g |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
имя: |
Твердое соединение вала |
Материал: |
Алюминиевая сталь |
Размер скважины: |
32 MM |
Гарантия: |
55g |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |

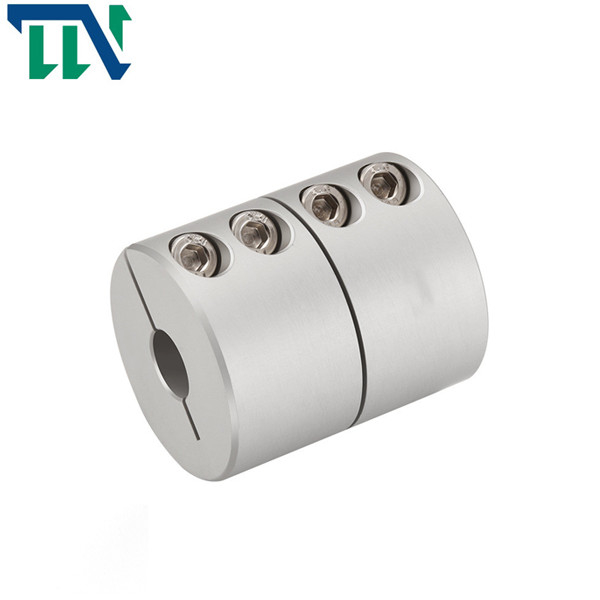

Твердое зажимая соединение вала GNC 32*32 алюминиевое
Твердое зажимая соединение вала алюминиевого сплава GNC 28.5X 38 для машины
Характеристик продукта
Служить фланцем соединение твердое соединение, которое соединить 2 полу-соединения с фланцами с 2 валами с обычными плоскими ключами, и после этого использовать болты для того чтобы соединить 2 полу-соединения в одно для того чтобы передать движение. и вращающий момент. Этот вид соединения имеет 2 основных структурных формы: 1. полагающся на прикрепленном на петлях отверстии для использования болтов достигнуть выравнивания 2 валов и полагающся на штанге болта для того чтобы выдержать штранг-прессование и режущ для того чтобы передать вращающий момент; 2. полагаться на полу-соединении на плече выровнян с пазом на другой соединяя половине. Болты соединяя 2 полу-соединения могут использовать обычные болты ранга b и b, и вращающий момент передан вращающим моментом трением совместных поверхностей 2 полу-соединений.
Твердые соединения разделены во фланцевые муфты, радиальные ключевые фланцевые муфты, соединения рукава зажимают соединение раковины и параллельное соединение стяжного фланца вала: болты пользы для того чтобы соединить фланцы 2 соединений половины для того чтобы осуществить соединение 2 валов. Радиальная ключевая фланцевая муфта: используйте радиальные ключи и обычные болты для того чтобы соединить 2 соединения половины. Соединение рукава: используйте общие рукави для подключения 2 валов в некотором пути. Соединение раковины струбцины: используйте 2 раковины струбцины разделенной вдоль оси для того чтобы зажать в некотором пути осуществить соединение соединения вала 2 валов параллельного: соединение в котором 2 параллельных вала подключены путем использование промежуточной плиты через вал штыря
Оно имеет преимущества простой структуры, низкой цены и большой передачи вращающего момента. Поэтому, он часто использован когда скорость низка, там никакой удар, ригидность вала большая и выравнивание хорошо. Фланцевая муфта (также известная как фланцевая муфта) использует болты для того чтобы соединить 2 соединения диска фланца (фланца) половинных, и 2 соединения половины соединена с 2 валами с ключами соответственно, для того чтобы осуществить двухвальное соединение и передать вращающий момент и движение. Фланцевая муфта имеет преимущества простой структуры, удобного изготовления, низкой цены, надежной деятельности, простого собрания, разборки и обслуживания, большого вращающего момента передачи, который может обеспечить что 2 вала имеют высокую центризуя точность. Она вообще использована для передачи вала со стабилизированной точностью нагрузки, высокоскоростных или высоких передачи
Фабрика Changzhou Tianniu профессиональный изготовитель соединений сливы, твердых соединений, всеобщих соединений, соединений поперечного супорта, обматывая соединений, соединений мембран, двойных соединений мембраны и других продуктов. Процессинговая компания имеет полную и научную систему управления качеством.
Параметры продуктов
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | F | M | затягивать вращающий момент винта (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3,75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3,75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3,75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3,75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28,5 | 38 | 7,8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7,75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
момент инерции (Kg.M2) |
Материал рукава вала | поверхностное покрытие | вес (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Высокопрочный алюминиевый сплав | Анодируя обработка | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
