Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO 9001
Номер модели: Серия GN
Условия оплаты & доставки
Количество мин заказа: 5 ПК
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 3-5 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Твердое соединение вала |
Модель: |
GNseries |
Материал: |
Алюминиевая сталь |
Размер скважины: |
4-38mm |
Гарантия: |
12 месяца |
Толщина: |
21-81mm |
Наружное Diamter: |
16-65mm |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Имя: |
Твердое соединение вала |
Модель: |
GNseries |
Материал: |
Алюминиевая сталь |
Размер скважины: |
4-38mm |
Гарантия: |
12 месяца |
Толщина: |
21-81mm |
Наружное Diamter: |
16-65mm |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |

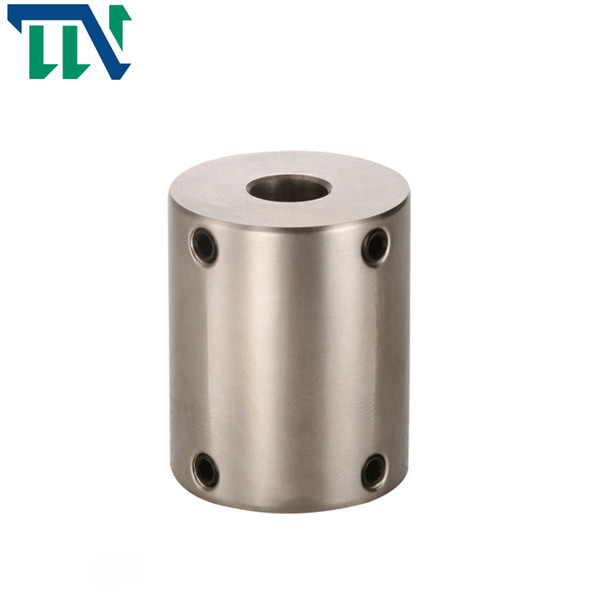

Твердый гибкий вал соединяя Setcrew метрическое на бумажная машина 25X35mm
Сплав setcrew твердого гибкого вала соединяя алюминиевый метрический
Характеристик продукта
Должный к простой структуре, низкой цене и большой передаче вращающего момента, оно часто использовано когда скорость низка, там никакой удар, ригидность вала большая, и выравнивание хорошо. Фланцевая муфта (также известная как фланцевая муфта) полу-соединение 2-фланца (фланца) типа диск соединенное болтами, и 2 полу-соединения соответственно соединена с 2 валами ключами для того чтобы осуществить 2 вала. Соединять для того чтобы передать вращающий момент и движение.
Болты на фланце твердого соединения могут быть всеми болтами для reaming отверстия, или половина их болты для reaming отверстия, и другая половина обычные болты, согласно величине вращающего момента передачи.
>Интегрированная структура, общая польза высокопрочных материалов алюминиевого сплава
вращающий момент >High, высокая ригидность
тип >The твердый по существу не позволяет ексцентриситету, поэтому его необходимо полно отрегулировать в пользе
>Fastening метод винта setscrew
Фабрика Changzhou Tianniu профессиональный изготовитель соединений сливы, твердых соединений, всеобщих соединений, соединений поперечного супорта, обматывая соединений, соединений мембран, двойных соединений мембраны и других продуктов. Процессинговая компания имеет полную и научную систему управления качеством.
Параметры продуктов
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | F | M | затягивать вращающий момент винта (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| параметр odel | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
момент инерции (Kg.M2) |
Материал рукава вала | поверхностное покрытие | вес (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Высокопрочный алюминиевый сплав | Анодируя обработка | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
