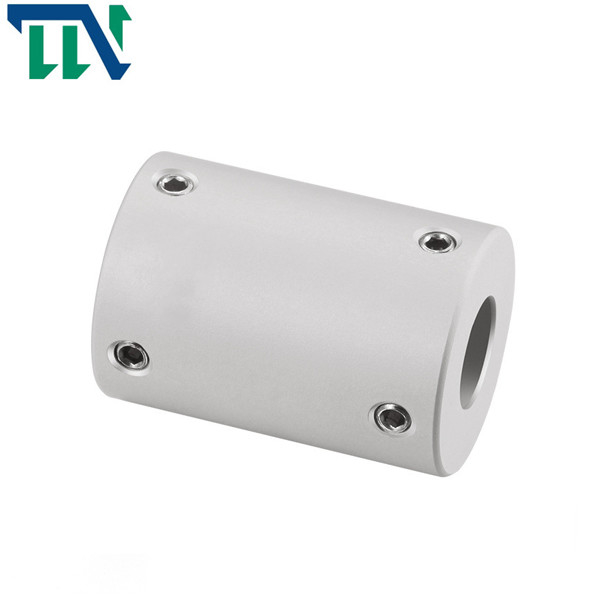

Setscrew метрическое 16X16mm алюминиевого твердого изготовителя соединений вала гибкий

Brand Name:	Tianniu
Model Number:	GN 1616 GN 1624
MOQ:	2 PCS
цена:	negotiable
Delivery Time:	3-5 рабочих дней
Payment Terms:	T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Место происхождения:

Китай

Сертификация:

ISO 9001

Имя:

Твердое соединение вала

Модель:

Серия GN

Материал:

Алюминиевая сталь

Размер скважины:

16mm

Гарантия:

12 месяца

Materia эластомера:

PA66

Поверхностное покрытие:

Обработка анодного окисления

Вес:

6G-10G

Упаковывая детали:

Коробки морским путем грузя самолетом

Поставка способности:

10000 в месяц

Выделить:

алюминиевое твердое соединение вала

Твердые соединения вала 16X16mm

соединение гибкого вала 16mm

Product Description

Сплав setcrew твердого гибкого вала соединяя алюминиевый метрический

Характеристик продукта

Твердое соединение вид крутящего твердого соединения, которое не имеет никакой зазор вращения даже когда давление на подшипник. Даже когда нагрузка причиненная отступлением, твердое соединение все еще передает вращающий момент твердо.

Болты на фланце твердого соединения могут быть всеми болтами для reaming отверстия, или половина их болты для reaming отверстия, и другая половина обычные болты, согласно величине вращающего момента передачи.

>Интегрированная структура, общая польза высокопрочных материалов алюминиевого сплава
вращающий момент >High, высокая ригидность
тип >The твердый по существу не позволяет ексцентриситету, поэтому его необходимо полно отрегулировать в пользе
>Fastening метод винта setscrew

Фабрика Changzhou Tianniu профессиональный изготовитель соединений сливы, твердых соединений, всеобщих соединений, соединений поперечного супорта, обматывая соединений, соединений мембран, двойных соединений мембраны и других продуктов. Процессинговая компания имеет полную и научную систему управления качеством.

Параметры продуктов

Setscrew метрическое 16X16mm алюминиевого твердого изготовителя соединений вала гибкий 0

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	F	M	затягивать вращающий момент винта (N.M)
GN-16X16	3,4,5,6,6.35, 7,8	16	16	5	M3	0,7
GN-16x24	4,5,6,6.35, 7,8	16	24	6	M3	0,7
GN-20x20	4,5,6,6.35, 7,8,9,9.525, 10	20	20	5	M3	0,7
GN-20x30	4,5,6,6.35, 7,8,9,9.525, 10	20	30	7	M4	1,7
GN-25x25	5,6,6.35, 7,8,9,9.525, 10,12	25	25	8	M4	1,7
GN-25x36	5,6,6.35, 7,8,9,9.525, 10,12	25	36	9	M4	1,7
GN-32x32	6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16	32	32	9	M5	4
GN-32x41	6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16	32	41	10	M5	4
GN-40x44	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	44	10,5	M5	4
GN-50x55	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	55	13	M6	7
GN-50x66	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	66	15	M6	7
GN-63x71	12,14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	16	M6	7

параметр odel	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	момент инерции (Kg.M2)	Материал рукава вала	поверхностное покрытие	вес (g)
GN-16x16	5	-	-	-	23000	4.39x10-7	Высокопрочный алюминиевый сплав	Анодируя обработка	6
GN-16x24	5	-	-	-	23000	4.39x10-7			10
GN-20x20	10	-	-	-	18000	1.25x10-6			14
GN-20x30	10	-	-	-	18000	1.25x10-6			19
GN-25x25	12	-	-	-	14000	3.8x10-7			25
GN-25x36	12	-	.	-	14000	3.8xl0-7			38
GN-32x32	15	-	-	-	11000	1.15x10-7			60
GN-32x41	15	-	-	-	11000	1.15xl0-7			70
GN-40x44	19	-	-	-	4000	1.45x10-7			118
GN-50x55	45	-	-		4000	2x10-7			235
GN-50x66	45	-	-	-	4000	2x10-7			300
GN-63x71	115	-	-	-	3800	1.8x10-7			400
