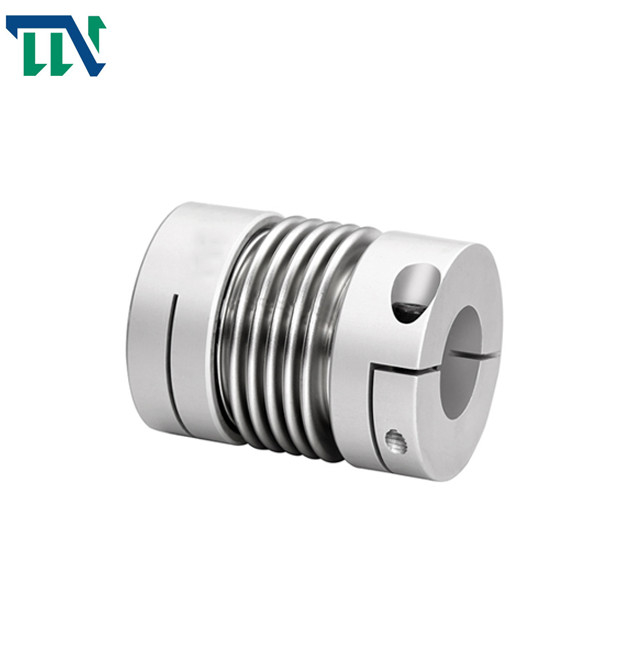

Зажимать соединения вала мембран GRC 40X55 стальной подгонянный для механического инструмента CNC
Внедрение продукции
Соединение мембран использует рифленую тонкостенную сварку или скрепление трубы (мембран) сразу с 2 соединениями половины для того чтобы передать движение. Соединение имеет преимущества простой структуры, небольшого общего размера, удобных обработки и установки и высокой точности передачи. Оно главным образом использован в небольшом машинном оборудовании и механизмах регулирования точности силы требуя компактной текстуры и высокой точности передачи. Тонкая и равномерная стена трубы соединения мембран делает ее произвести очень низкое давление на подшипник, поддерживает количество постоянного каждого вращая пункта, не похож на другие соединения которые разрушают высокий пункт нагрузки и низкий пункт нагрузки цикла, и поддерживает ригидность нося моментную нагрузку. Для въедливых случаев, Wansheng соединяя CO., Ltd. может обеспечить соединения мембран с рукавами вала нержавеющей стали, но этот повышения вес и уменьшает преимущества представления этого вида соединения
Эластичный элемент соединения мембран мембраны металла точности, которое разделено в гибкую серию и твердую серию. Гибкая серия имеет большую упругость и часто использована в микро- случаях как кодировщики и датчики. Твердая серия главным образом использована в моторах сервопривода, механических инструментах CNC (подвергая механической обработке центрах) и других случаях
1. Соединение мембран не имеет никакие зазор и высокую чувствительность
2. Высокая упругость, лучшая защита оборудования
3. Оно может поглотить вибрацию и компенсировать радиальные, угловые и осевые отступления в то же время
4. Сопротивление пятна масла и сильная коррозионная устойчивость
5. Характеристики по часовой стрелке и вращения против часовой стрелки жесткости при кручении, точно такой же
6. Обыкновенно использованный в механических инструментах CNC, индексирующ диски и другое промышленное машинное оборудование
Параметры продуктов
Чертежи продукта
Размеры продукта
| модельный параметр | общий диаметр расточки d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | затягивать вращающий момент винта (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| модельный параметр | Расклассифицированный вращающий момент (N.M) * |
позволяемый ексцентриситет (mm) * |
позволяемый угол горизонтальной наводки (°) * |
позволяемое осевое отступление (mm) * |
максимальная скорость rpm |
статическая крутящая жесткость (N.M/rad) |
момент инерции (Kg.M2) |
Материал рукава вала | поверхностное покрытие | вес (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Высокопрочный алюминиевый сплав | Анодируя обработка | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
