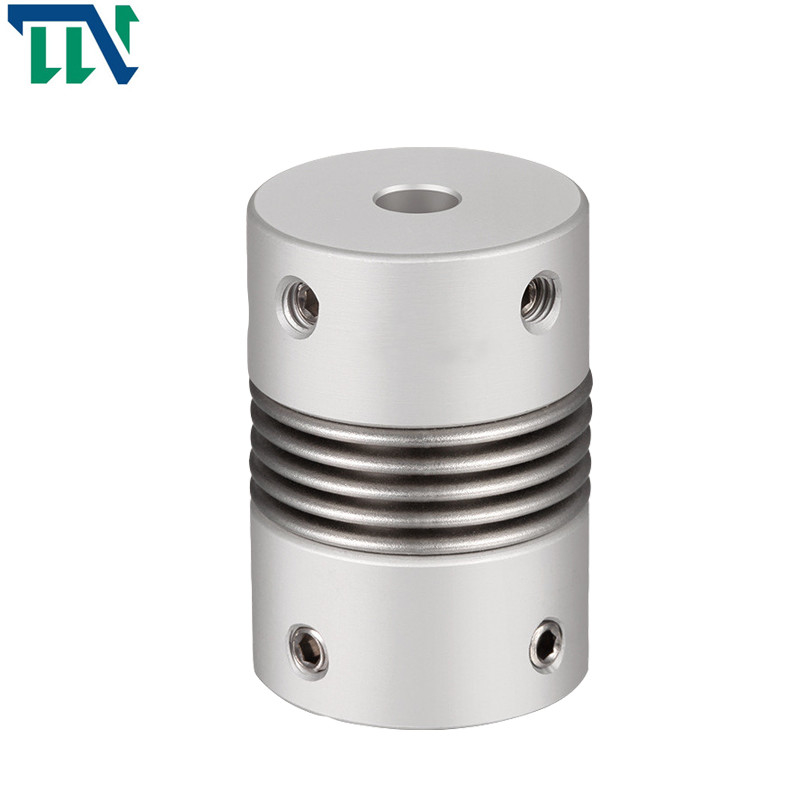

Собрание соединения вала гибких мембран для дюйма M6 мотора сервопривода 2

Brand Name:	Tianniu
Model Number:	GR55*57
MOQ:	1 PCS
цена:	negotiable
Delivery Time:	3-5 рабочих дней
Payment Terms:	T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Место происхождения:

Китай

Сертификация:

ISO 9001

Имя:

Соединение вала мембраны

Материал:

Алюминиевая сталь

Размер скважины:

16-55mm

Гарантия:

12 месяца

Materia эластомера:

PA66

Поверхностное покрытие:

Обработка анодного окисления

Вес:

85g

Упаковывая детали:

Коробки морским путем грузя самолетом

Поставка способности:

10000 в месяц

Выделить:

соединение вала для мотора

Соединения мембран для моторов сервопривода

соединение вала мотора 2 дюймов

Product Description

Setscrew мембран соединения вала мембраны GR 55X57 M6 алюминиевый для мотора сервопривода

Характеристик продукта

1. Соединение мембран не имеет никакие зазор и высокую чувствительность

2. Высокая упругость, лучшая защита оборудования

3. Оно может поглотить вибрацию и компенсировать радиальные, угловые и осевые отступления в то же время

4. Сопротивление пятна масла и сильная коррозионная устойчивость

5. Характеристики по часовой стрелке и вращения против часовой стрелки жесткости при кручении, точно такой же

6. Обыкновенно использованный в механических инструментах CNC, индексирующ диски и другое промышленное машинное оборудование

Параметры продуктов

Чертежи продукта

Собрание соединения вала гибких мембран для дюйма M6 мотора сервопривода 2 0

Размеры продукта

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	LI	L2	L3	N	F	M	затягивать вращающий момент винта (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

модельный параметр	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	статическая крутящая жесткость (N.M/rad)	момент инерции (Kg.M2)	Материал рукава вала	поверхностное покрытие	вес (g)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Высокопрочный алюминиевый сплав	Анодируя обработка	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
