Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO 9001
Номер модели: Серия GRC
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Самолет моря коробок грузя грузя 0.08-0.17KG
Время доставки: 5-7 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Соединение вала мембраны |
Структура: |
Соединение вала мембраны |
Материал: |
Алюминиевая сталь |
Размер скважины: |
16-55mm |
Гарантия: |
12 месяца |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |
Имя: |
Соединение вала мембраны |
Структура: |
Соединение вала мембраны |
Материал: |
Алюминиевая сталь |
Размер скважины: |
16-55mm |
Гарантия: |
12 месяца |
Materia эластомера: |
PA66 |
Поверхностное покрытие: |
Обработка анодного окисления |

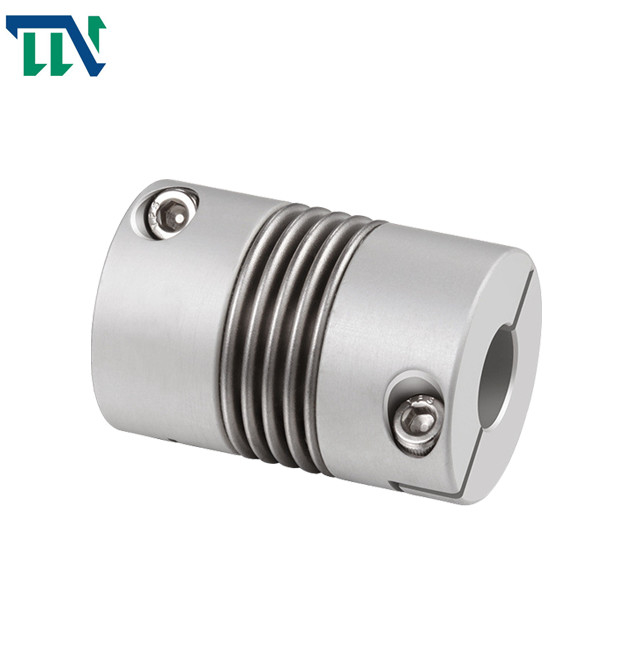

Сталь ревет соединение зажимая вала шагнула для кодировщика
Внедрение продукции
Соединение мембран использует рифленую тонкостенную сварку или скрепление трубы (мембран) сразу с 2 соединениями половины для того чтобы передать движение. Соединение имеет преимущества простой структуры, небольшого общего размера, удобных обработки и установки и высокой точности передачи. Оно главным образом использован в небольшом машинном оборудовании и механизмах регулирования точности силы требуя компактной текстуры и высокой точности передачи.
Эластичный элемент соединения мембран мембраны металла точности, которое разделено в гибкую серию и твердую серию. Гибкая серия имеет большую упругость и часто использована в микро- случаях как кодировщики и датчики. Твердая серия главным образом использована в моторах сервопривода, механических инструментах CNC (подвергая механической обработке центрах) и других случаях.
Характеристик продукта
>Материал алюминиевый сплав, и средние мембраны сделаны из нержавеющей стали с превосходной коррозионной устойчивостью
заварка >Laser использована между мембранами и рукавом вала, с нул зазорами вращения, соответствующими для переднего и обратного вращения
структура >Bellows может эффектно компенсировать радиальное, угловое и осевое отступление
>Designed для мотора мотора сервопривода stepper
>Fastening метод закрепного винта
Параметры продуктов
Чертежи продукта
Размеры продукта
| Модель | Скважина D1 D2 | øD | L | L1 | L2 | L3 | N | C | F | M | Вращающий момент ключа (N·M) |
| CRC-16x27 | 4,5,6,6.35 | ø16 | 27 | 7,5 | 2 | 12 | 15 | 4,7 | 3 | 2-M2.5x8 | 1,5 |
| CRC-20x32 | 5,6,6.35, 8 | ø20 | 32 | 8 | 2,5 | 17 | 18 | 5,8 | 3,5 | 2-M2.5x10 | 1,5 |
| CRC-22.5x34 | 5,6,6.35, 8,9.5, 10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4,5 | 2-M3x12 | 2,5 |
| CRC-25x37 | 6,6.35, 8,9.5, 10,12 | ø25 | 37 | 10,5 | 3 | 16 | 22 | 8,2 | 4,5 | 2-M3x12 | 2,5 |
| CRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| CRC-40x55 | 8,9,9.525, 10,11, 12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3,5 |
| CRC-55x72 | 10,11,12,12.7, 14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
