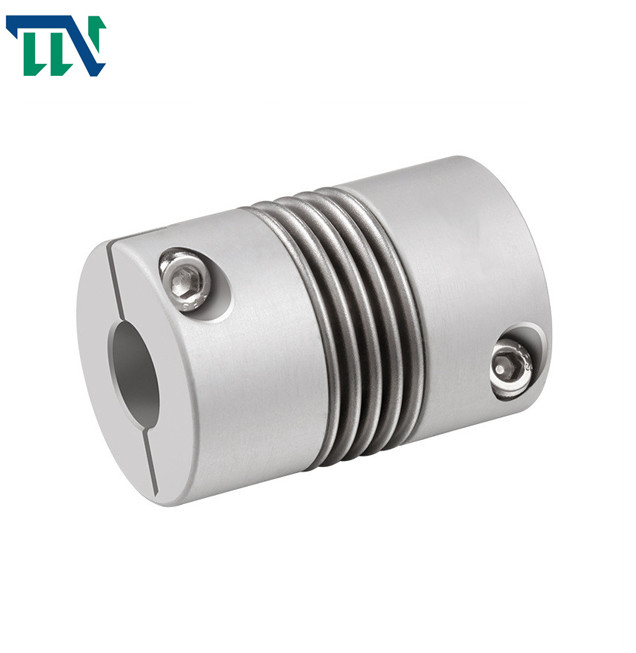

мотор ревет соединение вала зажимая для индексировать мотор шага 32X42mm

Brand Name:	Tianniu
Model Number:	GRC 32*42
MOQ:	1 PCS
цена:	negotiable
Delivery Time:	5-7 рабочих дней
Payment Terms:	T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Место происхождения:

Китай

Сертификация:

ISO 9001

Имя:

Соединение вала мембраны

Материал:

Алюминиевая сталь

Размер скважины:

25mm

Гарантия:

12 месяца

Materia эластомера:

PA66

Поверхностное покрытие:

Обработка анодного окисления

Вес:

0.06KG

Упаковывая детали:

Самолет моря коробок грузя грузя 0.08-0.17KG

Поставка способности:

10000 в месяц

Выделить:

соединение вала мотора

Нержавеющая сталь ревет соединения

ревите совместное

Product Description

Сталь ревет соединение зажимая вала шагнула для кодировщика

Внедрение продукции

1. Соединение мембран не имеет никакие зазор и высокую чувствительность

2. Высокая упругость, лучшая защита оборудования

3. Оно может поглотить вибрацию и компенсировать радиальные, угловые и осевые отступления в то же время

4. Сопротивление пятна масла и сильная коррозионная устойчивость

5. Характеристики по часовой стрелке и вращения против часовой стрелки жесткости при кручении, точно такой же

6. Обыкновенно использованный в механических инструментах CNC, индексирующ диски и другое промышленное машинное оборудование

Параметры продуктов

Чертежи продукта

мотор ревет соединение вала зажимая для индексировать мотор шага 32X42mm 0

Размеры продукта

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	L1	L2	L3	N	F	M	затягивать вращающий момент винта (N.M)
GRC-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M2.5	1
GRC-20x32	5,6,6.35, 7,8,9,9.525, 10	20	32	7,2	2,8	12	18	3,5	M3	1,5
GRC-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M3	1,5
GRC-25x37	6,6.35, 7,8,9,9,9.525, 10,12	25	37	9,5	3	12	20,2	4,5	M3	1,5
GRC-32x42	8,9,9.525, 10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M4	2,5
GRC-40x55	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	55	11,5	6	20	34,5	6,5	M5	7
GRC-55x72	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	72	16,5	6	27	51,9	10	M6	12
GRC-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	10,5	M6	12

модельный параметр	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	статическая крутящая жесткость (N.M/rad)	момент инерции (Kg.M2)	Материал рукава вала	поверхностное покрытие	вес (g)
GRC-16x27	0,8	0,1	1,5	+ 0,4 -1,2	9400	150	8.0x10-7	Высокопрочный алюминиевый сплав	Анодируя обработка	8
GRC-20x32	1,5	0,15	2	+ 0,6 -1,8	7600	220	2.2x10-6			13
GRC-22.5x34	1,8	0,15	2	+ 0,6 -1,8	6000	300	6.5x10-6			22
GRC-25x37	2,0	0,15	2	+ 0,8 -1,8	6100	330	6.9x10-6			30
GRC-32x42	2,5	0,2	2	+ 0,8 -2,5	4700	490	2.1x10-5			53
GRC-40x55	6,4	0,2	2	+ 0,8 -2,5	4200	530	2.3x10-5			97
GRC-55x72	12	0,2	2	+ 0,8 -2,5	3900	860	3.7x10-5			200
GRC-65x81	18	0,2	2	+ 0,7 -2,5	3500	900	3.6x10-5			380
