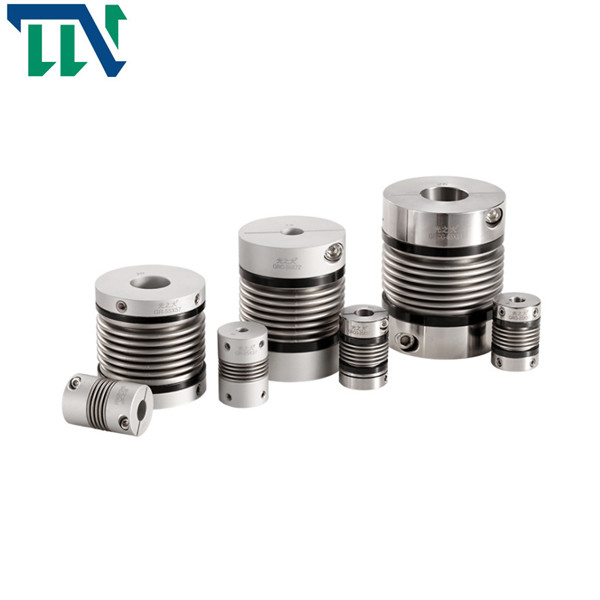

Гибкое метрическое соединение Bkl 40X51mm M5 мембраны

Name: Гибкое метрическое соединение Bkl 40X51mm M5 мембраны
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GR 40*51
Price: 149.10 USD
Availability: InStock

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Tianniu

Сертификация: ISO 9001

Номер модели: GR 40*51

Условия оплаты & доставки

Количество мин заказа: 1 PCS

Цена: negotiable

Упаковывая детали: Коробки морским путем грузя самолетом

Время доставки: 3-5 рабочих дней

Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Поставка способности: 10000 в месяц

Лучшая цена

Свяжитесь сейчас

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            ревите гибкое сцепление 40X51mm, муфта мембран 40X51mm, муфта 40X51mm мембран


имя:	Соединение вала мембраны	Материал:	Алюминиевая сталь
Размер скважины:	16-55mm	Гарантия:	12 месяца
Materia эластомера:	PA66	Поверхностное покрытие:	Обработка анодного окисления
Вес:	85g

имя:	Соединение вала мембраны
Материал:	Алюминиевая сталь
Размер скважины:	16-55mm
Гарантия:	12 месяца
Materia эластомера:	PA66
Поверхностное покрытие:	Обработка анодного окисления
Вес:	85g

Описание

Гибкое метрическое соединение Bkl 40X51mm M5 мембраны

Setscrew мембран соединения вала GR40X51 M5 алюминиевый для машины CNC

Внедрение продукции

Соединение мембран использует рифленую тонкостенную сварку или скрепление трубы (мембран) сразу с 2 соединениями половины для того чтобы передать движение. Соединение имеет преимущества простой структуры, небольшого общего размера, удобных обработки и установки и высокой точности передачи. Оно главным образом использован в небольшом машинном оборудовании и механизмах регулирования точности силы требуя компактной текстуры и высокой точности передачи.

Эластичный элемент соединения мембран мембраны металла точности, которое разделено в гибкую серию и твердую серию. Гибкая серия имеет большую упругость и часто использована в микро- случаях как кодировщики и датчики. Твердая серия главным образом использована в моторах сервопривода, механических инструментах CNC (подвергая механической обработке центрах) и других случаях.

Характеристик продукта

1. Соединение мембран не имеет никакие зазор и высокую чувствительность

2. Высокая упругость, лучшая защита оборудования

3. Оно может поглотить вибрацию и компенсировать радиальные, угловые и осевые отступления в то же время

4. Сопротивление пятна масла и сильная коррозионная устойчивость

5. Характеристики по часовой стрелке и вращения против часовой стрелки жесткости при кручении, точно такой же

6. Обыкновенно использованный в механических инструментах CNC, индексирующ диски и другое промышленное машинное оборудование

Параметры продуктов

Чертежи продукта

Гибкое метрическое соединение Bkl 40X51mm M5 мембраны 0

Размеры продукта

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	LI	L2	L3	N	F	M	затягивать вращающий момент винта (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

модельный параметр	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	статическая крутящая жесткость (N.M/rad)	момент инерции (Kg.M2)	Материал рукава вала	поверхностное покрытие	вес (g)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Высокопрочный алюминиевый сплав	Анодируя обработка	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
