Соединение вала 3 диафрагм быстро проходит высокая безопасность вращающего момента

Name: Соединение вала 3 диафрагм быстро проходит высокая безопасность вращающего момента
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Серия GW
Price: 149.10 USD
Availability: InStock

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Tianniu

Сертификация: ISO-9001

Номер модели: Серия GW

Условия оплаты & доставки

Количество мин заказа: 2 PCS

Цена: negotiable

Упаковывая детали: Коробки морским путем грузя самолетом

Время доставки: 5-7 рабочих дней

Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P

Поставка способности: 10000 в месяц

Лучшая цена

Свяжитесь сейчас

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            безопасность Tianniu диафрагмы соединяя, скорость Tianniu диафрагмы соединяя, тип соединение Tianniu диафрагмы


Модель:	Диафрагма алюминиевого сплава 3 GW зажимая соединение	Материал:	Алюминиевый сплав
Структура:	Диафрагма 3 зажимая соединение	Размер скважины:	19-82mm
Гарантия:	12 месяца	Materia эластомера:	PA66
Поверхностное покрытие:	Обработка анодного окисления

Модель:	Диафрагма алюминиевого сплава 3 GW зажимая соединение
Материал:	Алюминиевый сплав
Структура:	Диафрагма 3 зажимая соединение
Размер скважины:	19-82mm
Гарантия:	12 месяца
Materia эластомера:	PA66
Поверхностное покрытие:	Обработка анодного окисления

Описание

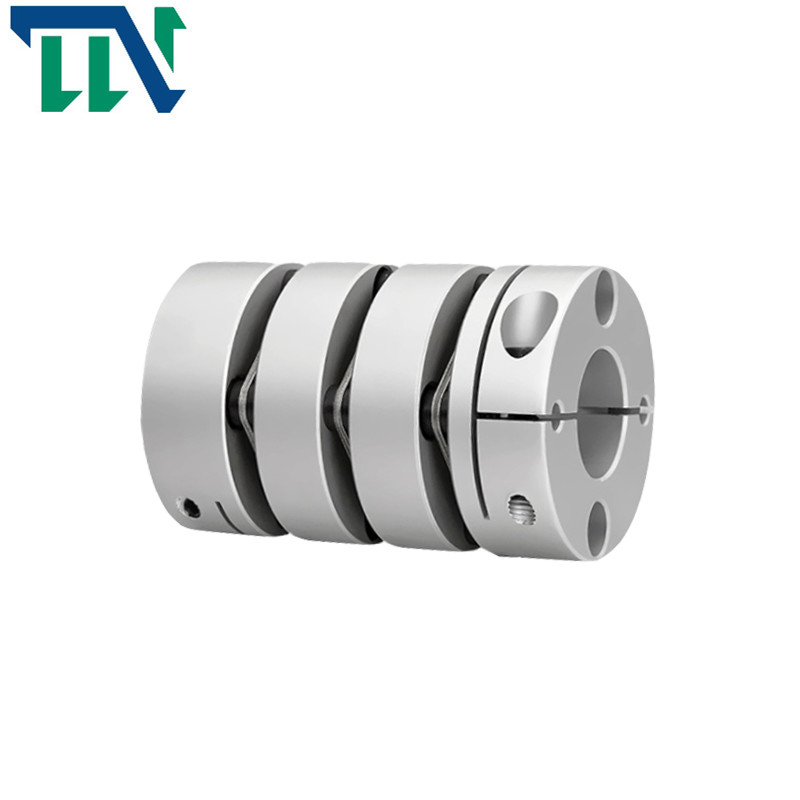

Соединение вала 3 диафрагм быстро проходит высокая безопасность вращающего момента

Диафрагма алюминиевого сплава 3 GW зажимая соединение

Характеристик продукта

>Высокая ригидность вращающего момента, может точно контролировать вращение вала, может унести высокоточный контроль
дизайн >The удлиняя может компенсировать радиальное, угловое и осевое отступление более эффектно
>Designed для сервопривода и шагая мотора
зазор >No между валом и соединением рукава, общими для положительного и отрицательного вращения
инерция >Low, соответствующая для высокоскоростной деятельности
диафрагма >The сделана из стали весны с превосходной выносливостью на усталость
>Fastening метод закрепного винта

Параметры продуктов

Соединение вала 3 диафрагм быстро проходит высокая безопасность вращающего момента 0

модельный параметр	общий диаметр расточки d1, d2	ΦD	L	ЕСЛИ	LP	d3	S	F	M	затягивать вращающий момент винта (N.M)
GW-19X34	3,4,5,6,6.35, 7,8	19	34	9,1	5,2	Φ9	1,8	3,3	M2.5	1
GW-26X44.5	5,6,6.35, 7,8,9,9.525, 10,11,12,14	26	44,5	11,65	6,5	Φ12.5	2,6	3,9	M3	1,5
GW-32X54	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,	32	54	12,25	9,5	Φ15	3,5	3,85	M3	1,5
GW-34X58	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16	34	58	14,25	9,5	Φ16	3,5	4,85	M4	2,5
GW-39X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19	39	65,5	14,9	11,2	Φ19.3	4,5	5	M4	2,5
GW-44X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20, 22,24	44	65,5	14,9	11,2	Φ22.5	4,5	5	M4	2,5
GW-50X80	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19, 20,22, 24,25	50	80	20,6	12,2	Φ23	4,8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19,75	13,5	Φ32.5	5,5	6,4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23,35	15,7	Φ38.3	6,3	7,7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9,7	M8	20

модельный параметр	Расклассифицированный вращающий момент (N.M) *	позволяемый ексцентриситет (mm) *	позволяемый угол горизонтальной наводки (°) *	позволяемое осевое отступление (mm) *	максимальная скорость rpm	статическая крутящая жесткость (N.M/rad)	момент инерции (Kg.M2)	Материал рукава вала	Материал шрапнели	поверхностное покрытие	вес (g)
GW-19X34	1	0,12	2	±0.2	10000	140	1.1x10-6	Высокопрочный алюминиевый сплав	SUS 304 Сталь весны	Анодируя обработка	18
GW-26X44.5	1,5	0,15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0,17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0,17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0,22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4.5x10-5				189
GW-50X80	18	0,1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0,27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0,31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
