GFC14x22 Гибкое сцепление челюстного вала

GFC14x22 Гибкое сцепление челюстного вала

Название бренда:	Tianniu
Номер модели:	ГФК
минимальный заказ:	1 шт.
цена:	negotiable
Срок поставки:	3-5 рабочих дней
Условия оплаты:	T/T, Western Union, Moneygram, L/C, D/A, D/P

Детальная информация

Описание продукта

Детальная информация

Место происхождения:

Китай

Сертификация:

ISO 9001

Модель:

КУЛАЧКОВАЯ МУФТА GFC

Гарантия:

12 месяцев

Размер отверстия:

3-55мм

Длина:

14-95 мм

Touque:

5-250

Упаковывая детали:

Коробки морским путем грузя самолетом

Поставка способности:

10000 в месяц

Выделить:

GFC14x22 гибкая связка вала

гибкая связка челюсти с гарантией

сцепление сливового вала GFC14x22

Описание продукта

Гибкая муфта вала GFC

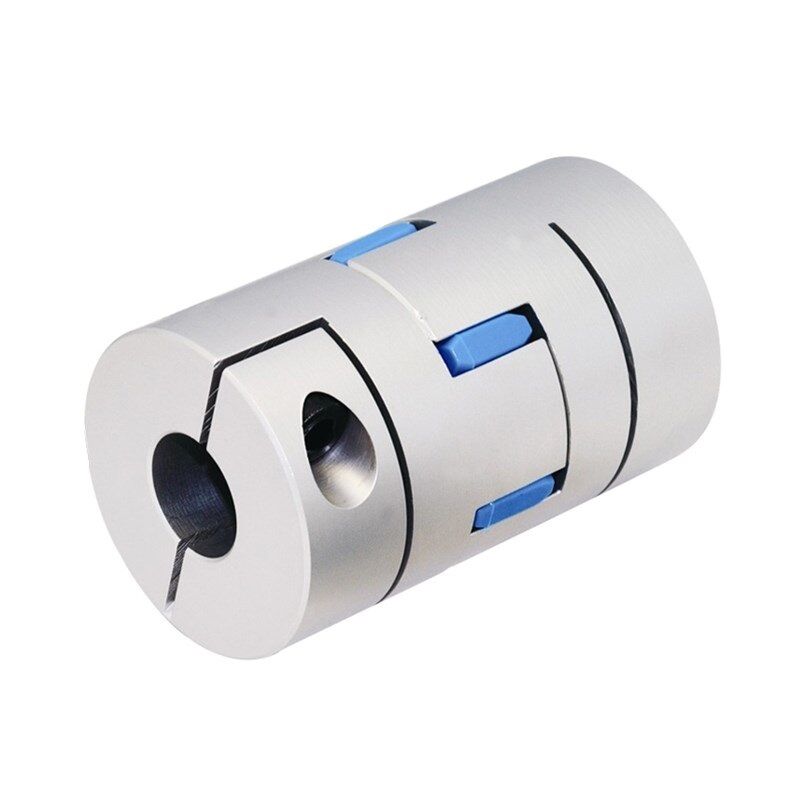

GFC14x22 Гибкое сцепление челюстного вала 0

Особенности продукта

> Высокая жесткость крутящего момента, позволяет точно контролировать вращение вала, может осуществлять высокоточное управление.
>Предназначен для сервопривода и шагового двигателя
>Отсутствие зазора между валом и соединением втулки, обычно для положительного и отрицательного вращения.
>Низкая инерция, подходит для работы на высоких скоростях
>Диафрагма изготовлена из пружинной стали с превосходной усталостной прочностью.

Параметры продукции

параметр модели	диаметр общего отверстия d1,d2	ΦD	л	НЧ	LP	Ф	М	момент затяжки винтов (Нью-Мексико)
GFC-14X22	3,4,5,6,6,35	14	22	14.3	6.6	5.0	М2,5	1.0
ГФК-20х25	3,4,5,6,6.35,7,8,9,9.525,10	20	25	16,7	8,6	5,9	М3	1,5
ГФК-20Х30	3,4,5,6,6.35,7,8,9,9.525,10	20	30	19.25	8,6	5,9	М3	1,5
ГФК-25Х30	4,5,6,6.35,7,8,9,9.525,10,11,12	25	30	20.82	11,6	8,5	М4	2,5
GFC-25X34	4,5,6,6.35,7,8,9,9.525,10,11,12	25	34	22.82	11,6	8,5	М4	2,5
ГФК-30х35	5,6,6.35,7,8,9,10,11,12,12.7,14,15,16	30	35	23	11,5	10	М4	2,5
ГФК-30Х40	5,6,6.35,7,8,9,10,11,12,12.7,14,15,16	30	40	25	11,5	10	М4	2,5
ГФК-40Х50	6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24	40	50	32,1	14,5	14	М5	7
GFC-40X55	6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24	40	55	34,5	14,5	14	М5	7
GFC-40X66	6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24	40	66	40	14,5	14	М5	7
GFC-55X49	10,11,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	49	32	16.1	13,5	М6	12
GFC-55X78	8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	78	46,4	16.1	19	М6	12
ГФК-65X80	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40	65	80	48,5	17,3	14	М8	20
ГФК-65X90	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40	65	90	53,5	17,3	22,5	М8	20
ГФК-80X114	19,20,22,24,25,28,30,32,35,38,40,42,45	80	114	68	22,5	16	М8	20
ГФК-95X126	19,20,22,24,25,28,30,32,35,38,40,42,45,50,55	95	126	74,5	24	18	М10	30

параметр модели	Номинальный крутящий момент (Нью-Мексико)*	допустимый эксцентриситет (мм)*	допустимый угол отклонения (°)*	допустимое осевое отклонение (мм)*	максимальная скорость об/мин	статическая жесткость на кручение (Миль/рад)	момент инерции (Кг.М2)	масса (г)
GFC-14X22	5.0	0,1	1	±02	10000	50	1,0х10-6	10
GFC-20X25	5.0	0,1	1	±02	10000	50	1,0х10-6	15
ГФК-20Х30	5.0	0,1	1	^02	10000	53	1,1х10-6	19
ГФК-25Х30	10	0,1	1		10000	90	5.2X10-6	33
GFC-25X34	10	0,1	1	£)2	10000	90	5,2х10-6	42
ГФК-30Х35	12,5	0,1	1	±02	10000	123	6,2х10-6	50
ГФК-30х40	12,5	0,1	1	102	10000	123	6,2х10-6	60
ГФК-40Х50	17	0,1	1		8000	1100	3,8х10-5	115
GFC-40X55	17	0,1	1	±02	8000	1100	3,8х10-5	127
GFC-40X66	17	0,1	1		7000	1140	3,9x10-5	154
GFC-55X49	45	0,1	1	±02	6500	2350	1,6х10-3	241
GFC-55X78	45	0,1	1	102	6000	2500	1,6х10-3	341
ГФК-65X80	108	0,1	1	±02	5500	4500	3,8х10-3	433
ГФК-65X90	108	0,1	1	±02	5500	4800	3,8х10-3	583
ГФК-80X114	145	0,1	1	£)2	4500	5000	1,8х10-3	1650 г.
ГФК-95X126	250	0,1	1	±02	4000	5000	2,0x10-3	1000
