Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO 9001
Номер модели: LMS3
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 3-5 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |
Соединение вала сливы LMS |
Гарантия: |
12 месяца |
Размер скважины: |
30-32mm |
Длина: |
40mm |
Вес: |
0.0.34KG |
Touque: |
100 |
Модель: |
Соединение вала сливы LMS |
Гарантия: |
12 месяца |
Размер скважины: |
30-32mm |
Длина: |
40mm |
Вес: |
0.0.34KG |
Touque: |
100 |

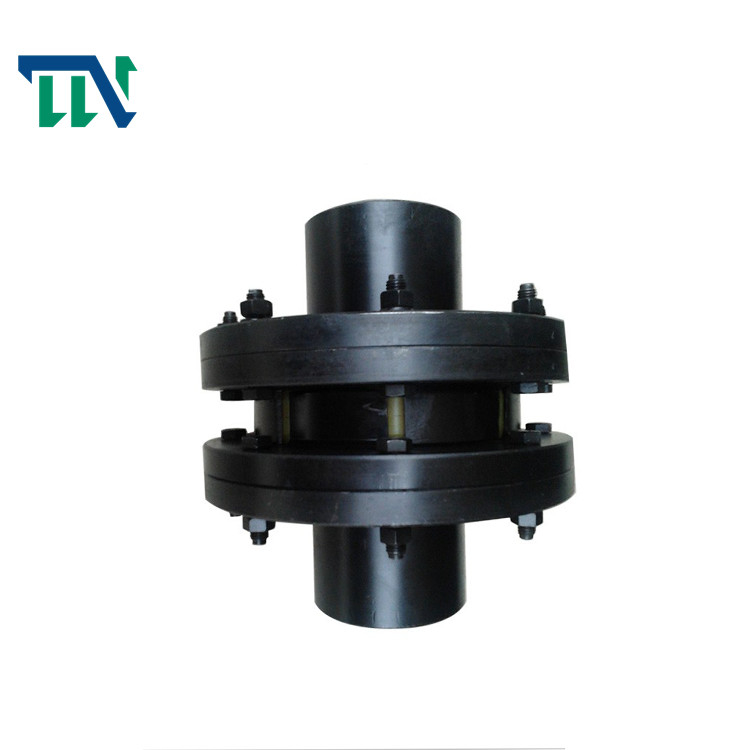

LMS1 тип гибкая муфта Doule цветения сливы служит фланцем вал для минирования
Характеристик продукта
Основная особенность
1. Промежуточное соединение эластомера
2. Смогите поглотить вибрацию, компенсировать радиальное, угловое и осевое отступление
3. Сопротивление и электрическая изоляция масла
4. Характеристики по часовой стрелке и вращения против часовой стрелки точно такой же
5. Отладка с располагая винтами
Объем применения
Соединения сливы широко использованы в механических инструментах CNC, токарных станках CNC, подвергая механической обработке центрах, гравировальных станках, филировальных машинах CNC, гонгах компьютера, металлургическом машинном оборудовании, минируя машинном оборудовании, машинном оборудовании нефти, химическом машинном оборудовании, поднимаясь машинном оборудовании, машинном оборудовании транспорта, машинном оборудовании легкой промышленности, машинном оборудовании ткани, насосах, вентиляторах, etc.
Параметры продуктов
| Тип | Номинальный вращающий момент (Tn/Nm) | Скорость (Np) |
Отверстие вала диаметр |
Длина отверстия вала | LO | D | D1 | Тип эластичных частей | Масса | Инерция вращения | ||||||||||||||
| Твердость эластичных частей | LM |
LMD , LMS |
(d1, d2, dz) | Тип y | J1, тип z | L | LM | LMD | LMS |
LMD , LMS |
LM | LMD | LMS | LM | LMD | LMS | ||||||||
| a/HA | b/HD | L | (r | |||||||||||||||||||||
| 80+5 | 60+5 | rmin-1 | Mm | kg | kg/m2 | |||||||||||||||||||
| LM1 | 25 | 45 | 15300 | 8500 | 12,14 | 32 | 27 | 35 | 86 | 92 | 98 | 50 | 90 | MT1-a - b | 0,66 | 1,21 | 1,33 | 0,0002 | 0,0008 | 0,0013 | ||||
| LMD1 | 16,18,19 | 42 | 30 | |||||||||||||||||||||
| LMS1 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| 25 | 62 | 44 | ||||||||||||||||||||||
| LM2 | 50 | 100 | 1200 | 7600 | 16,18,19 | 42 | 30 | 38 | 95 | 101,5 | 108 | 60 | 100 | MT2-a - b | 0,93 | 1,65 | 1,74 | 0,0004 | 0,0014 | 0,0021 | ||||
| LMD2 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| LMS2 | 25,28 | 62 | 44 | |||||||||||||||||||||
| 30 | 82 | 60 | ||||||||||||||||||||||
| LM3 | 100 | 200 | 10900 | 6900 | 20,22,24 | 52 | 38 | 40 | 103 | 110 | 117 | 70 | 110 | MT3-a - b | 1,41 | 2,36 | 2,33 | 0,0009 | 0,0024 | 0,0034 | ||||
| LMD3 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS3 | 30,32 | 82 | 60 | |||||||||||||||||||||
| LM4 | 140 | 280 | 9000 | 6200 | 22,24 | 52 | 38 | 45 | 114 | 122 | 130 | 85 | 125 | MT4-a - b | 2,18 | 3,56 | 3,38 | 0,002 | 0,005 | 0,0064 | ||||
| LMD4 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS4 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| 40 | 112 | 84 | ||||||||||||||||||||||
| LM5 | 350 | 400 | 7300 | 5000 | 25,28 | 62 | 44 | 50 | 127 | 138,5 | 150 | 105 | 150 | MT5-a - b | 3,6 | 6,36 | 6,07 | 0,005 | 0,0135 | 0,0175 | ||||
| LMD5 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| LMS5 | 40,42,45 | 112 | 84 | |||||||||||||||||||||
| LM6 | 400 | 710 | 6100 | 4100 | 30,32,35,38 | 82 | 60 | 55 | 143 | 155 | 167 | 185 | 185 | MT6-a - b | 6,07 | 10,77 | 10,47 | 0,0114 | 0,0329 | 0,0444 | ||||
| LMD6 | ||||||||||||||||||||||||
| LMS6 | 40,42,45,48 | 112 | 84 | |||||||||||||||||||||
| LM7 | 630 | 1120 | 5300 | 3700 | 35*, 38* | 82 | 60 | 60 | 159 | 172 | 185 | 205 | 205 | MT7-a - b | 9,09 | 15,3 | 14,22 | 0,0232 | 0,0581 | 0,0739 | ||||
| LMD7 | ||||||||||||||||||||||||
| LMS7 |
40*, 42*, 45,48, 50,55 |
112 | 84 | |||||||||||||||||||||
| LM8 | 1120 | 2240 | 4500 | 3100 | 45*, 48*, 50,55,56 | 112 | 84 | 70 | 181 | 195 | 209 | 170 | 240 | MT8-a - b | 13,56 | 22,72 | 21,16 | 0,0468 | 0,1175 | 0,1493 | ||||
| LMD8 | ||||||||||||||||||||||||
| LMS8 | 60,63,65 | 142 | 107 | |||||||||||||||||||||
| LM9 | 1800 | 3550 | 3800 | 2800 | 50*, 55*, 56* | 112 | 84 | 80 | 208 | 224 | 240 | 200 | 270 | MT9-a - b | 21,4 | 34,44 | 30,7 | 0,1041 | 0,2333 | 0,2767 | ||||
| LMD9 | 60,63,65,70,71,75 | 142 | 107 | |||||||||||||||||||||
| LMS9 | 80 | 172 | 132 | |||||||||||||||||||||
| LM10 | 2800 | 5600 | 3300 | 2500 |
60*, 63*, 65*, 70, 71,75 |
142 | 107 | 90 | 230 | 248 | 268 | 230 | 305 | MT10-a - b | 32,03 | 51,36 | 44,55 | 0,2105 | 0,4594 | 0,5262 | ||||
| LMD10 | 80,85,90,95 | 172 | 132 | |||||||||||||||||||||
| LMS10 | 100 | 212 | 167 | |||||||||||||||||||||
| LM11 | 4500 | 9000 | 2900 | 2200 | 71*, 71*, 75* | 142 | 107 | 100 | 260 | 284 | 308 | 260 | 350 | MT11-a - b | 49,52 | 81,3 | 70,72 | 0,4338 | 0,9777 | 1,1362 | ||||
| LMD11 | 80*, 85*, 90,95 | 172 | 132 | |||||||||||||||||||||
| LMS11 | 100 110 120 | 212 | 167 | |||||||||||||||||||||
| LM12 | 6300 | 12500 | 2500 | 1900 | 80*, 85*, 90*95 | 172 | 132 | 115 | 297 | 321 | 345 | 300 | 400 | MT12-a - b | 73,45 | 115,53 | 99,54 | 0,8205 | 1,751 | 1,9998 | ||||
| LMD12 | 100 110 120 125 | 212 | 167 | |||||||||||||||||||||
| LMS12 | 130 140 150 | 252 | 202 | |||||||||||||||||||||
| LM13 | 11200 | 2000 | 2100 | 1600 | 90*, 95* | 172 | 132 | 125 | 323 | 348 | 373 | 360 | 460 | MT13-a - b | 103,86 | 161,79 | 137,53 | 1,6718 | 3,667 | 3,6719 | ||||
| LMD13 |
100*, 110*, 120*, 125* |
212 | 167 | |||||||||||||||||||||
| LMS13 | 130 140 150 | 252 | 202 | |||||||||||||||||||||
| LM14 | 12500 | 25000 | 1900 | 1500 |
100*, 110*, 120*, 125* |
212 | 167 | 135 | 333 | 358 | 383 | 400 | 500 | MT14-a - b | 127,59 | 196,32 | 165,25 | 2,499 | 4,8669 | 5,1581 | ||||
| LMD14 | 130*, 140*, 150 | 252 | 202 | |||||||||||||||||||||
| LMS14 | 160 | 302 | 242 | |||||||||||||||||||||
