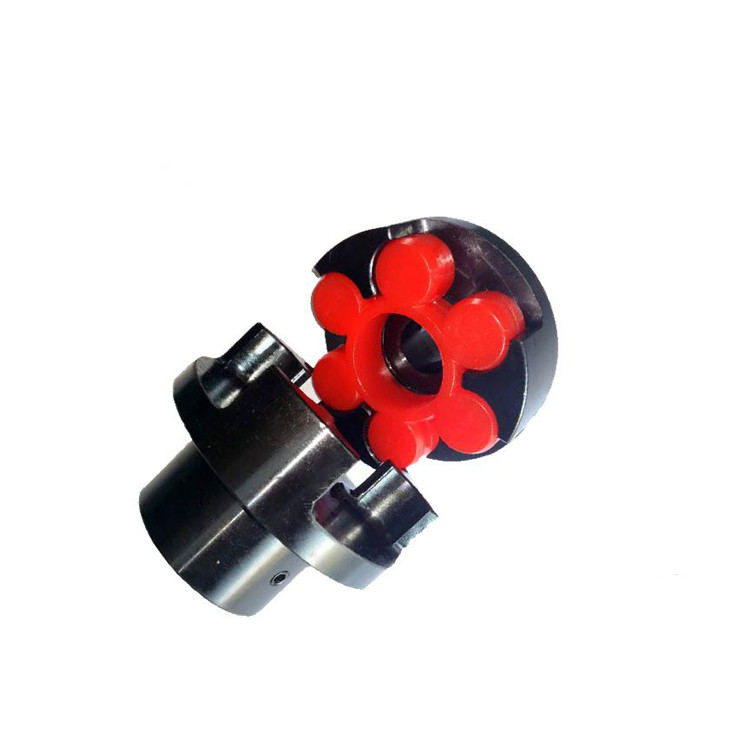

Cnc LM 2 MIS 1 соединения вала 10mm сливы гибкого трубопровода 14mm 24mm 30mm

Гибкая муфта челюсти LM 2 MIS 1 гибкая в форме Слив для насоса

Lmz-i разделило тип сливу соединение цветения составлено 2 соединений половины с такой же формой когтей, тормозные колеса и эластичные элементы тормозного колеса. Элементы цветения сливы эластичные помещены между когтями 2 соединений половины для того чтобы осуществить соединение 2 соединений половины.

Главным образом соответствующее для мест службы с частым началом, передний и обратное вращение, средний быстрый ход, средний вращающий момент и высокая надежность, как металлургия, минирование, нефть, химическая промышленность, поднимать, транспорт, легкая промышленность, ткань, водяная помпа, вентилятор, etc. температура рабочей Среды - ℃ 35 | + ℃ 80, и вращающий момент передачи номинальный 250 | 12500 n M. Допустимая скорость 4750 | 950r/MIN.

характеристика:

(1) стабилизированная и надежная деятельность, с хорошим представлением глушения вибраций, снабжать подкладкой и электрической изоляции.

(2) простая структура, небольшой радиальный момент инерции размера, облегченных и небольших. Соответствующее для средних и высокоскоростных случаев.

(3) оно имеет большие осевые, радиальные и угловые возможности компенсации.

(4) элемент высокопрочного полиуретана эластичный имеет преимущества сопротивления носки, сопротивления масла, большой величины наибольшей допускаемой нагрузки на опору, длинного срока службы и надежности.

(5) соединению не нужна смазка, с меньше рабочей нагрузки обслуживания, и может работать непрерывно в течение длительного времени.

Соединение quincunx использует элемент quincunx эластичный для того чтобы установить между выпуклыми когтями 2 соединений половины для того чтобы осуществить соединение 2 соединений половины. Структурные размеры 2 соединений половины эти же, и их конечные грани соответственно обеспечены с несколькими выпуклых когтей, которые подряд врезаны между круговыми выпуклыми частями элемента quincunx эластичного. Вращающий момент передан между управляя валом и управляемым валом.

Форма quincunx сформировала эластичные элементы не ограничена к круговым выпуклым частям, но также частям прямоугольных и длинной дуги выпуклым. В дополнение к резине, материалы элементов quincunx эластичных также сделаны проектировать пластмассы как эластомер полиуретана. Когда эластичный элемент вращает в одном направлении, только половина выпуклой части носит нагрузку и играет роль передавая вращающего момента. Распределение нагрузки на контактирующей поверхности когтя, который включили в передавая вращающий момент связано с формой части контакта. Принимающ контакт толстого когтя в качестве примера, если другие влияния не рассмотрены, то нагрузка можно рассматривать, что была распределена согласно трапецоидальному закону, как показано в FIG. 5 _78. По мере того как разница между внутренними и наружными повышениями диаметров, не-единообразие распределения нагрузки также увеличивает. К тому же, когда 2 соединения половины имеют относительное смещение и зазор между рабочей поверхностью эластичного элемента и выпуклым когтем половинного соединения, не-единообразие распределения нагрузки дальнейшее увеличение, не только распределение нагрузки на рабочей поверхности одного когтя неровно, но также нагрузка между нагруженными когтями клонит быть неровна. Польза в форме дуг контактирующей поверхности может улучшить не-единообразие распределения нагрузки на стороне работы. Поэтому, она может передать большой вращающий момент, но своя упругость немножко уменьшена. Соединение цветения сливы охарактеризовано немного частями, небольших общих размерами, легкого изготовлением эластичных элементов и высокой величины наибольшей допускаемой нагрузки на опору. Однако, во время собрания и разборки, 2 половины соединяя потребности быть двинутым вдоль осевого направления. Оно главным образом применим к системе трансмиссионного передаточного вала с более менее требуя требованиями для представления компенсации и уменьшения буфера, особенно в передаче средней и небольшой силы.

Параметры продуктов
