Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: CGS
Номер модели: DLY0
Условия оплаты & доставки
Количество мин заказа: 1 шт.
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-10working
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Промышленный электромагнитный тормоз серии DLY0 |
Внутренний диаметр: |
30-80мм |
Наружный диаметр: 85-253mm: |
61-140 мм |
Длина: |
19.2-35 мм |
Гарантия: |
12 месяцев |
Поддержка по индивидуальному заказу: |
OEM, ODM |
Вес: |
См. таблицу дат |
Имя: |
Промышленный электромагнитный тормоз серии DLY0 |
Внутренний диаметр: |
30-80мм |
Наружный диаметр: 85-253mm: |
61-140 мм |
Длина: |
19.2-35 мм |
Гарантия: |
12 месяцев |
Поддержка по индивидуальному заказу: |
OEM, ODM |
Вес: |
См. таблицу дат |

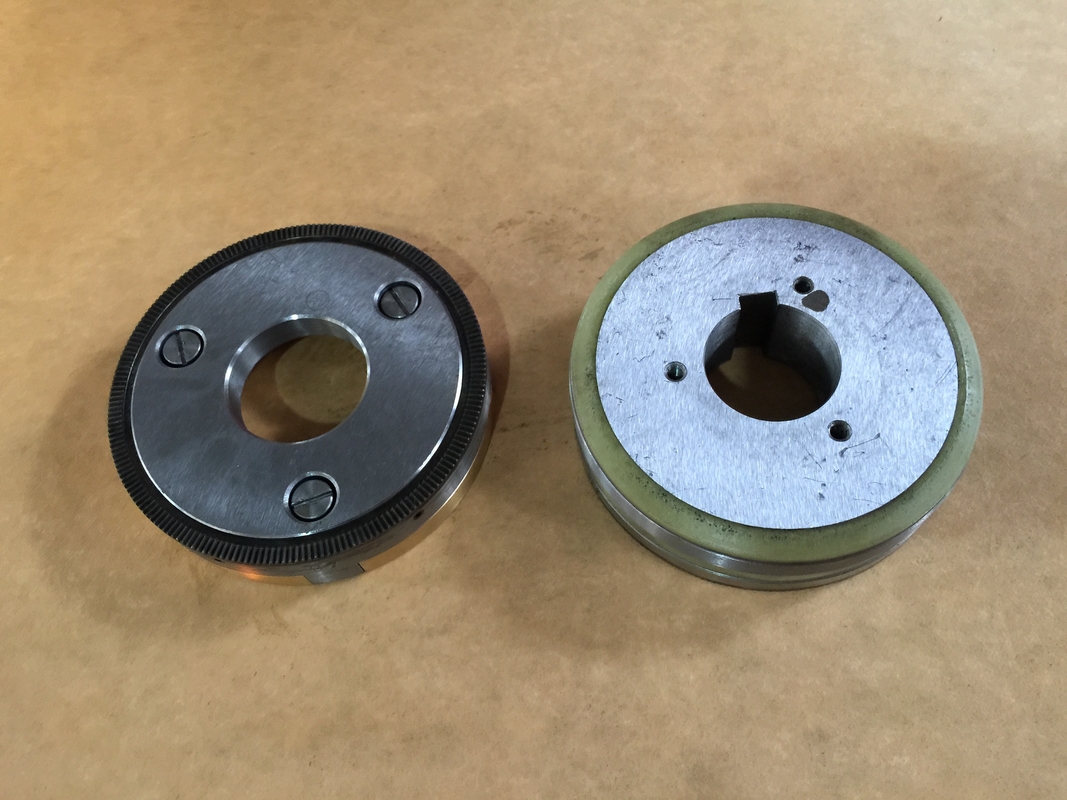

Зубные многодисковые электромагнитные тормоза и сцепления DLY0Промышленное электромагнитное торможение
Введение в продукцию
1Основное назначение
Электромагнитный сцепление, встроенное в зуб, в основном используется в механической системе передачи.Он может реализовать сочетание приводной части и приводной части, когда относительная скорость приводной и приводной части низкая или нулеваяШироко используется в металлообрабатывающих машинах, металлургических прокатных заводах, упаковочных машинах, медицинских машинах, пищевых машинах,машины для печати и окрашивания текстиля, высокоточные станки и инструменты.
2, Сцепление может работать надежно в следующих условиях:
высота места установки сцепления не должна превышать 2000 м;
температура окружающей среды: - 5 °C ~ + 40 °C;
отсутствует опасность взрыва в окружающей среде, а также отсутствуют газ и проводящая пыль, способные подорвать металл и повредить изоляцию;
колебания напряжения на сцепной катушке не должны превышать + 5% и - 15% от номинального напряжения;
сцепление может работать с смазкой и без нее.
3Установка
★ сцепление может быть установлено горизонтально или вертикально.05 мм и обеспечить рабочее расстояние δ.
★ перед установкой сцепления должны быть очищены поверхностные зубы на обоих концах.
★ движущие и приводящие части сцепления должны быть закреплены по оси без движения по оси.
Параметры продукции
| ИЗЕ | Радиальные деменции | Деменции оси | |||||||||||||||
| D1 | D2 | D3 | D | d | b | Φ | h | e | М | Л | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-1.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-М4-8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| DLY0-2.5 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3-М4-8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3-М4-8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3-М4- 10 | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3-М5- 10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3-М5- 10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-М6- 10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
Установка:
