Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: CGS
Номер модели: DLY5
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-10Working
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Тормоз DLY5Series промышленный электромагнитный |
Внутренний диаметр: |
75-250mm |
Наружный диаметр: 85-253mm: |
85-253mm |
Длина: |
34.5-70.5mm |
Гарантия: |
12 месяца |
Подгонянная поддержка: |
OEM, ODM |
Тип: |
Тарельчатый тормоз |
Имя: |
Тормоз DLY5Series промышленный электромагнитный |
Внутренний диаметр: |
75-250mm |
Наружный диаметр: 85-253mm: |
85-253mm |
Длина: |
34.5-70.5mm |
Гарантия: |
12 месяца |
Подгонянная поддержка: |
OEM, ODM |
Тип: |
Тарельчатый тормоз |
Ретардера тормоза серии DLY5 тарельчатый тормоз электромагнитного электромагнитный
Введение продуктов

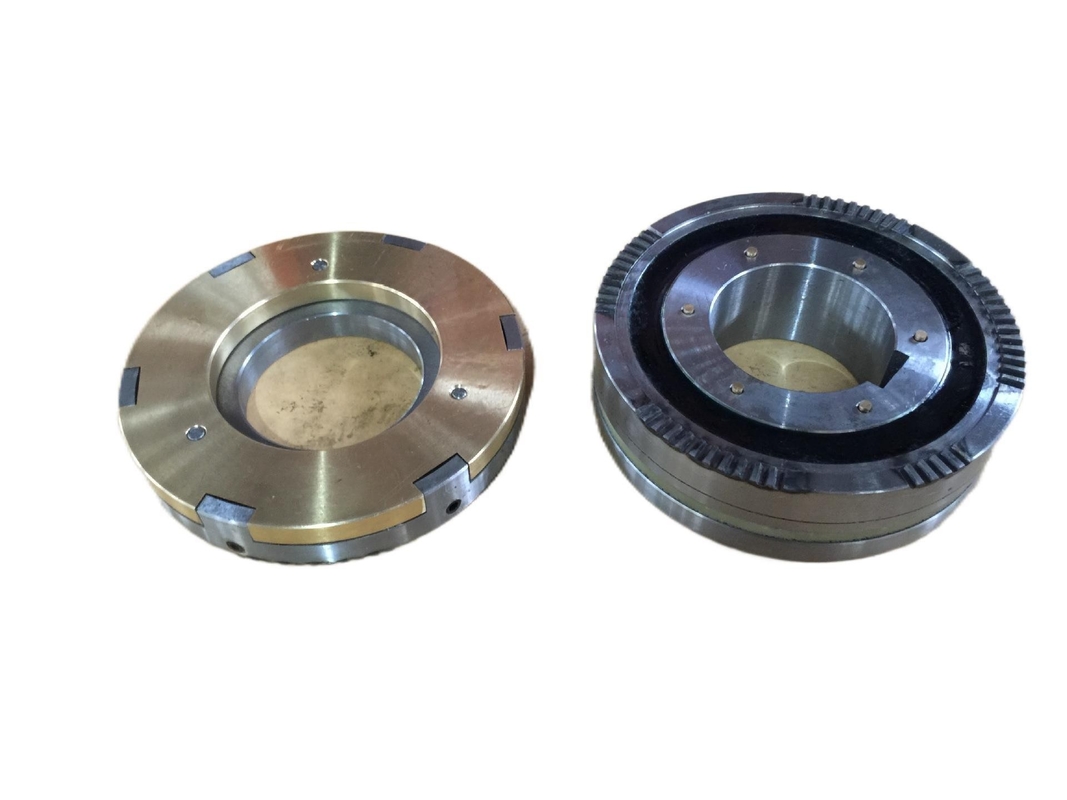

(Серия Eze) тип электромагнитный зажим челюсти Dly5 с кольцом выскальзывания
(Серия Eze) врезанный зубом электромагнитный зажим кольца выскальзывания Dly5 привод используемый в механической системе передачи для совмещения или для того чтобы отделить управляя бортовую часть и управляемую бортовую часть роторного движения с помощью электромагнитной силе, осуществить передачу силы и движения
Стандартный рабочий потенциал муфты 24 вольта DC вообще, оно легок для того чтобы осуществить автоматическое и дистанционное управление путем использование простой цепи составленной переключателей, кнопок, контакторов, переключателей перемещения и других обычных электрических деталей, для того чтобы соотвествовать изменения скорости, коммутирование, начиная и располагая механической системы передачи.
Эта серия муфт передает вращающий момент посредством захвата точных зубов на конечной грани. Поэтому, сравненный с муфтой плиты трением такой же спецификации, она не имеет небольшой том, никакое трение и топление, полное разъединение после отказа источника питания, никакого никакого вращающего момента нулевой нагрузки, и может быть соответствующая и для влажной - и - сухой работы. Муфта твердо совмещена. Ее можно только совместить под условием низкоскоростного. Соответствующее если оно в покое или когда относительная скорость одновременна.
Муфта может работать надежно под следующими условиями:
1. Температура окружающего воздуха - ℃ 5 - + ℃ 40.
2. В средстве без опасности взрыва, и никакие газ и проводная пыль достаточные для того чтобы вытравить металл и изоляцию повреждения в средстве.
3. Муфта будет работать под состоянием смазывая масла.
4. Качание напряжения катушки муфты не превысит + 5% и - 15% из расклассифицированного напряжения тока.
5. Высота места установки муфты не превысит 2000 метров.
Параметры продуктов
| РАЗМЕР | Радиальное Demensions | Осевое Demensions | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39,5 | 25 | 27,6 | 8 | 2*4 | 4-M4 | 33 | 18,6 | 1,5 | 6,5 | 8 | 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32,6 | 8 | 2*5 | 4-M5 | 40 | 24,1 | 2 | 6,5 | 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42,9 | 12 | 2*5 | 4-M5 | 45 | 26,6 | 2 | 6,5 | 8 | 10,5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48,3 | 14 | 2*6 | 4-M6 | 50 | 29,6 | 2 | 6,5 | 8 | 12,5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53,6 | 16 | 2*8 | 4-M6 | 58 | 33,9 | 2,5 | 6,5 | 8 | 15,5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2,5 | 7,5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74,3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7,5 | 10 | 19,5 | 0,7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74,3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7,5 | 10 | 21 | 0,7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95,8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3,5 | 8,5 | 10 | 25,5 | 0,9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95,8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3,5 | 8,5 | 10 | 26 | 0,9 |
Установка:
муфту 1.The можно установить или в горизонтальное или внутри verial, если она установила никакой Алекса, то
он coaxlal степень между управлять и управляемый валом не должен превысить 0.05mm,
и обеспечить σ значения зазора работы.
зубы 2.The обоих концов должны быть очищены перед устанавливать муфту.
управлять 3.The и управляемые части муфты необходимо зафиксировать в осевом направлении, свой осевой двигать делают не позволенный.
