Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: CGS
Номер модели: DDL3
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-10Working
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Тормоз серии DDL3 промышленный электромагнитный |
Внутренний диаметр: |
15-55mm |
Наружный диаметр: 85-253mm: |
85-253mm |
Длина: |
34.5-70.5mm |
Гарантия: |
12 месяца |
Подгонянная поддержка: |
OEM, ODM |
Имя: |
Тормоз серии DDL3 промышленный электромагнитный |
Внутренний диаметр: |
15-55mm |
Наружный диаметр: 85-253mm: |
85-253mm |
Длина: |
34.5-70.5mm |
Гарантия: |
12 месяца |
Подгонянная поддержка: |
OEM, ODM |

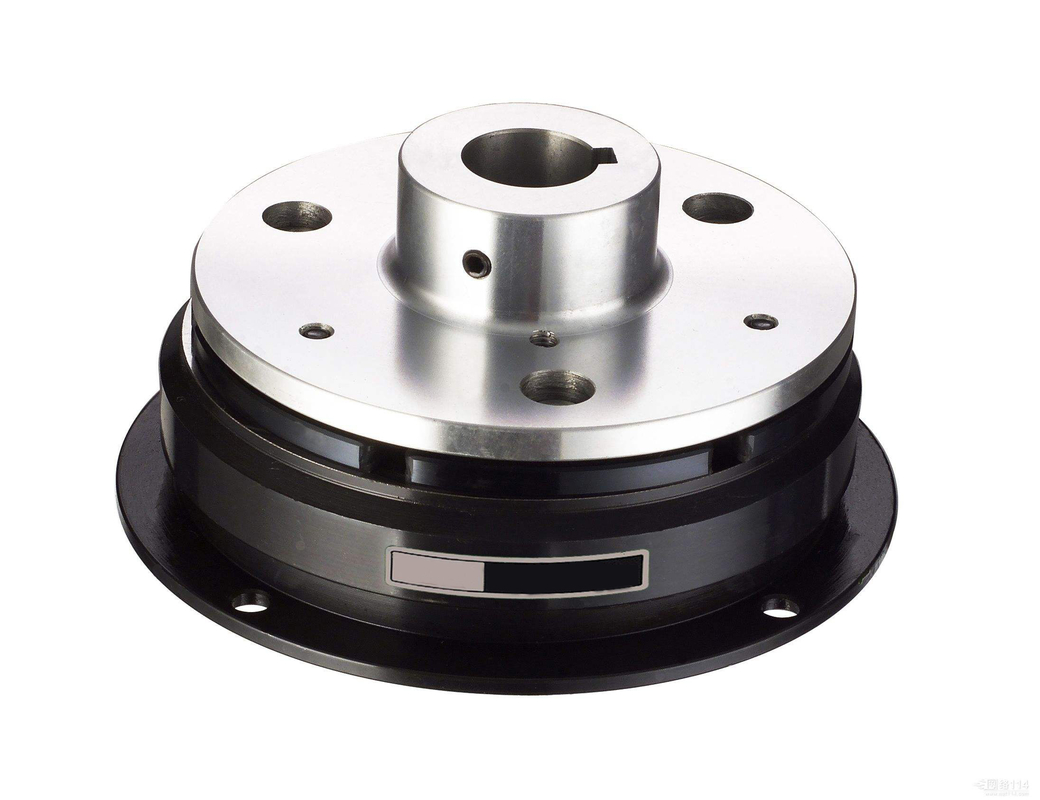

Электромагнитный зажим тормоза серии DDL3 промышленный электромагнитный
Введение продуктов
Электромагнитное singiedisc схватывает/тормозы имеет одну пару трением, его имеет festures простой в структуре,
convient в установке, высокий в частоте работы, проворный в возбуждении, вращающем моменте не-сопротивления и малошумном etc,
широко используйте в вынуждающих системах машинного оборудования печатания, papermaking, упаковывая, медицинского лечения,
texitile, конструкция, шлюпка и корабль, машина офиса, наружное оборудование компьютера, метра
и аппаратура, сообщение etc, осуществляют функции включать и отключать, обращая
изменяющ направления, тормозить, располагая etc.
Сухой одиночный электромагнитный зажим части: когда катушка подпитана, магнитная сила произведена. Под действием электромагнитной силы, деформирована плита весны armature, двигая диск вытягиван вместе с «armature», и муфта во включенном государстве; Когда катушка приведена в действие, магнитная сила исчезает, «armature» отскакивает назад под действием силы упругости плиты весны, и муфта в отключенном государстве. Электромагнитный зажим диска сухого multi диска влажный multi: принцип это же как выше. К тому же, несколько пар трением добавлены. Вращающий момент такого же тома больше чем это из сухого одиночного электромагнитного зажима диска. Влажный multi электромагнитный зажим диска должен быть охлажен и смазан маслом во время деятельности
CO. оборудования для передачи Changzhou TIANNIU, Ltd (фабрика муфты Changzhou TIANNIU) профессиональный один поставщик подшипника муфты пути, основные продукты микро- электромагнитный зажим, соединение ограничителя вращающего момента, сползая соединение вала, соединение гибкого карданного вала, запирая собрание и соединения вала, etc.
Мы в подшипника муфты подшашки и индустрии пути муфты одного нося для больше чем 10years, упорствуя в принципе дела продуктов портняжничанных к требованиям от клиентов. Мы обслуживаем через слушать наши клиенты, приложение нововведения и построение с мастерством для того чтобы отвечать все их потребностямы.
Параметры продуктов
| РАЗМЕР | D1 | D2 | D3 | D4 | D5 | D6 | L1 | L2 | L3 | L4 | L5 | M1 | M2 | M3 | R | H1 | H2 | H3 |
| DDL3-1 | 85 | 80 | 60 | 41,5 | 25 | 85 | 34,5 | 54,5 | 63,5 | 16 | 25 | 30 | 20 | 29 | 2 | 65 | 57 | 10,5 |
| DDL3-2 | 106 | 100 | 76 | 51,5 | 30 | 106 | 39 | 64 | 74 | 20 | 30 | 33 | 25 | 35 | 2 | 70 | 62,5 | 11,5 |
| DDL3-4 | 133 | 125 | 95 | 61,5 | 40 | 133 | 44,5 | 74,5 | 90,5 | 24 | 40 | 37,5 | 30 | 46 | 2 | 85 | 77 | 11,5 |
| DDL3-8 | 169 | 160 | 120 | 79,5 | 55 | 169 | 50,5 | 88,5 | 107,5 | 31 | 50 | 41,5 | 38 | 57 | 3,2 | 112 | 100 | 18,5 |
| DDL3-16 | 212,5 | 200 | 158 | 100 | 70 | 212,5 | 62 | 104 | 131 | 33 | 60 | 51 | 42 | 69 | 3,5 | 140 | 125 | 20 |
| DDL3-25 | 253 | 241 | 185,5 | 120 | 85 | 253 | 70,5 | 120,5 | 147,5 | 38 | 65 | 58 | 50 | 77 | 4,5 | 156,5 | 141,5 | 24 |
| РАЗМЕР | P1 | P2 | V1 | V2 | V3 | X | E | T | t | G | O | N | S | U | W | m | Φ | h | e | δ |
| DDL3-1 | 16 | 5,5 | 4,1 | 8 | 7,5 | 2,8 | 31 | 8 | M5 | 45 | 15 | 2 | 37 | 42 | 5 | 3-M4-6 | 15 | 17,3 | 5 | 0,2 |
| DDL3-2 | 16 | 6,5 | 5,1 | 10,5 | 9 | 3,8 | 41 | 10 | M5 | 55 | 20 | 3 | 47 | 51,5 | 6 | 4-M4-8 | 20 | 22,8 | 6 | 0,2 |
| DDL3-4 | 16 | 6,5 | 6,1 | 12 | 11 | 5 | 49 | 12 | M6 | 64 | 30 | 3 | 52 | 60 | 8 | 4-M4-8 | 25 | 28,3 | 8 | 0,3 |
| DDL3-8 | 25 | 8,5 | 8,1 | 15 | 14 | 6 | 65 | 15 | M8 | 75 | 35 | 3 | 65 | 71 | 8 | 6-M5-8 | 30 | 33,3 | 8 | 0,3 |
| DDL3-16 | 25 | 8,5 | 10,2 | 20 | 18,5 | 8 | 83 | 16 | M8 | 100 | 45 | 4 | 84 | 94,5 | 14 | 6-M6-12 | 45 | 48,8 | 14 | 0,5 |
| DDL3-25 | 30 | 12,5 | 10,2 | 20 | 18,5 | 8 | 100 | 18 | M10 | 110 | 50 | 6 | 100 | 104 | 16 | 6-M6-12 | 55 | 59,3 | 16 | 0,5 |
