Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO 9001
Номер модели: LM10
Условия оплаты & доставки
Количество мин заказа: ПК 1
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 3-5 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Модель: |
Соединение вала сливы LMS |
Гарантия: |
12 месяца |
Размер скважины: |
60-100mm |
Длина: |
90mm |
Вес: |
0.45kg |
Touque: |
2800 Tn /N·m |
Модель: |
Соединение вала сливы LMS |
Гарантия: |
12 месяца |
Размер скважины: |
60-100mm |
Длина: |
90mm |
Вес: |
0.45kg |
Touque: |
2800 Tn /N·m |

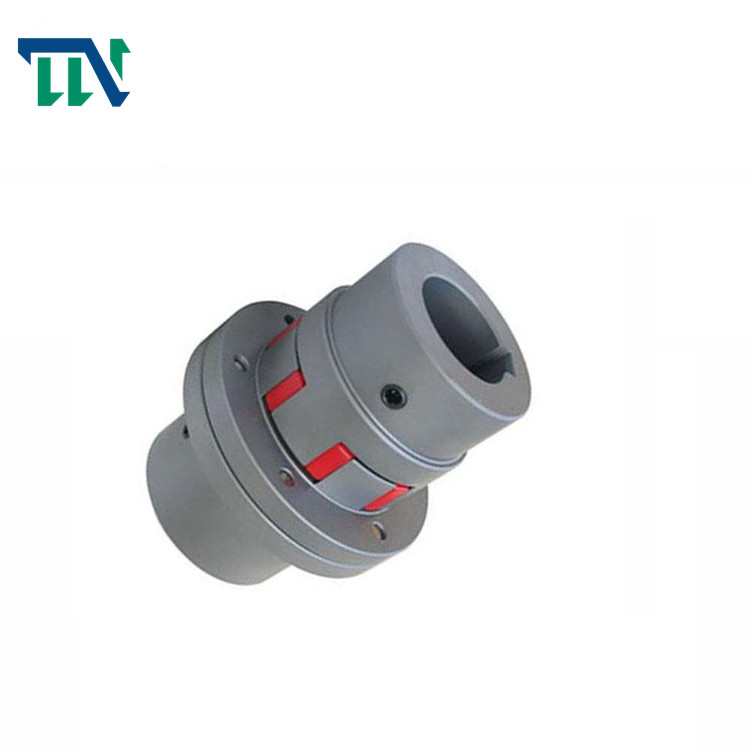

Соединение вала сливы соединения вала серии LMD гибкое с муфтой вала Cnc челюсти фланца одиночной
Характеристик продукта
Фабрика Changzhou Tianniu профессиональный изготовитель соединений сливы, твердых соединений, всеобщих соединений, соединений поперечного супорта, обматывая соединений, соединений мембран, двойных соединений мембраны и других продуктов. Процессинговая компания имеет полную и научную систему управления качеством.
Объем применения и режимные характеристики гибкой муфты quincunx серии mlZ:
1. Гибкая муфта quincunx серии MlZ главным образом близко зацеплена 2 выпуклыми зубами и подвергана к радиальному штранг-прессованию для того чтобы передать вращающий момент. Когда 2 оси относительно будут возмещены, эластичный элемент будет иметь соответствуя упругую деформацию и сыграть роль автоматической компенсации.
2. Гибкая муфта Quincunx главным образом соответствующая для мест службы с частым началом, передний и обратное вращение, средний быстрый ход, средний вращающий момент и высокая надежность, как металлургия, минирование, нефть, химическая промышленность, поднимать, транспорт, легкая промышленность, ткань, водяная помпа, вентилятор, etc. температура рабочей Среды - ℃ 35 | + ℃ 80, вращающий момент передачи номинальный 25 | 12500nm, и допустимая скорость 1500 | 15300r/MIN.
3. Сравненный с другими соединениями, гибкая муфта quincunx имеет следующее
Мы можем произвести различные стили соединений звезды и другие типы множества разнообразий. Компания предпринимает дизайн и изготовление различных нештатных соединений. Короткий срок строительства (период продукции 4-7 дней), надежное качество, умеренная цена, идеальная замена для импорта, достаточный инвентарь, и наличие продукта.
Параметры продуктов
| Тип | TorqueTn /N·m | RPM] [n/r·min-1 | Размер скважины d1, d2, dz |
L | L0 | D | D1 | Тип | m/kg | I/ kg·m2 | |
| Твердость | |||||||||||
| a (HA) | b (HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1,206 | 0,00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101,5 | 60 | 100 | MT2-a MT2-b | 1,648 | 0,0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2,357 | 0,0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3,556 | 0,005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138,5 | 105 | 150 | MT5-a MT5-b | 6,361 | 0,0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10,768 | 0,0329 |
| LMD7 | 630 | 1120 | 3700 | 35*, 38*, 40*, 42*, 45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15,302 | 0,0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*, 48*, 50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22,717 | 0,1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*, 55*, 56*, 60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34,439 | 0,233 |
| LMD10 | 2800 | 5600 | 2500 | 60*, 63*, 65*, 70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51,358 | 0,459 |
| LMD11 | 4500 | 9000 | 2200 | 70*, 71*, 75*, 80*, 85*, 90,95, 100 110 120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81,302 | 0,977 |
| LMD12 | 6300 | 12500 | 1900 | 80*, 85*, 90*, 95*, 100, 110 120 125 130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115,53 | 1,751 |
| LMD13 | 11200 | 20000 | 1600 | 90*, 95*, 100*, 110*, 120*, 125*, 130 140 150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161,79 | 3,366 |
| LMD14 | 12500 | 25000 | 1500 | 100*, 110*, 120*, 125*, 130*, 140*, 150 160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196,3 | 4,867 |
