Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: CGS ISO9001
Номер модели: Серия DLZ6
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-10Working
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |

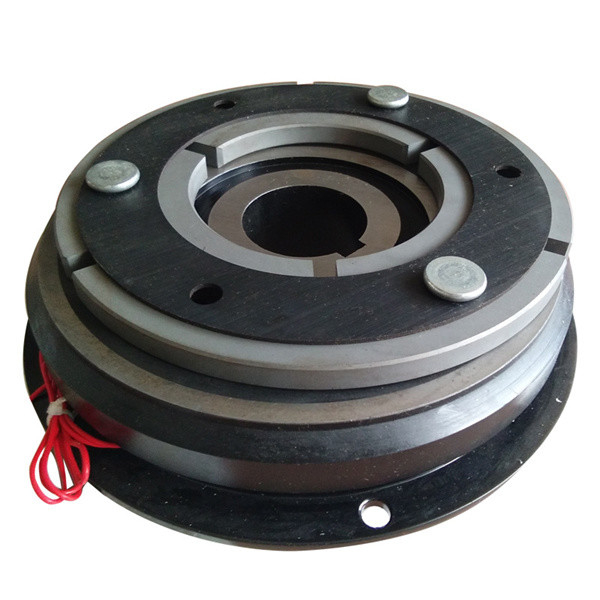

Муфта электромагнитного тормоза DLZ6 электрическая микро- |
Внутренний диаметр: |
27.5-265mm |
Наружный диаметр: 85-253mm: |
61-460mm |
Длина: |
34.5-70.5mm |
Гарантия: |
12 месяца |
Подгонянная поддержка: |
OEM, ODM |
Вес: |
0.57kg-34kg |
Имя: |
Муфта электромагнитного тормоза DLZ6 электрическая микро- |
Внутренний диаметр: |
27.5-265mm |
Наружный диаметр: 85-253mm: |
61-460mm |
Длина: |
34.5-70.5mm |
Гарантия: |
12 месяца |
Подгонянная поддержка: |
OEM, ODM |
Вес: |
0.57kg-34kg |
Введение продуктов
Электромагнитный зажим контролирует захват и отцепление муфты время от времени катушки. Электромагнитный зажим можно разделить в: сухой одиночный электромагнитный зажим части, сухой multi электромагнитный зажим части, влажный multi электромагнитный зажим части, магнитную муфту порошка, электромагнитный зажим выскальзывания, etc. работая режим электромагнитного зажима можно разделить в силу на комбинации и комбинации выключения.
Сухой одиночный электромагнитный зажим части: когда катушка подпитана, магнитная сила произведена. Под действием электромагнитной силы, деформирована плита весны armature, двигая диск вытягиван вместе с «armature», и муфта во включенном государстве; Когда катушка приведена в действие, магнитная сила исчезает, «armature» отскакивает назад под действием силы упругости плиты весны, и муфта в отключенном государстве.
Электромагнитный зажим диска сухого multi диска влажный multi: принцип это же как выше. К тому же, несколько пар трением добавлены. Вращающий момент такого же тома больше чем это из сухого одиночного электромагнитного зажима диска. Влажный multi электромагнитный зажим диска должен быть охлажен и смазан маслом во время деятельности.
Муфта магнитной частицы: частицы места соотвествующие магнитные между управляя ротором и управляемым ротором. Когда сила, магнитные частицы свободны и муфта отделена; Когда катушка подпитана, магнитная частица соединяет управляя ротор и управляемый ротор под действием электромагнитной силы. Управляя конец и управляемый конец вращать в то же время, и муфта в закрытом государстве. Преимущества: вращающий момент может быть отрегулирован путем регулировать течение, позволяющ большому выскальзыванию. Предпочитаемый компонент для постоянн управления напряжения. Недостатки: когда выскальзывание большое, повышение температуры большое и относительная цена высока
Параметры продуктов
| РАЗМЕР | Расклассифицированное передавая TorqueN.m | Статическое TorqueN.m | Расклассифицированное напряжение тока (DC v) | Сила потребления катушки (20°) w | Позволенное Макс Revolvtion (r/min) | |||
| Муфта | Тормоз | Муфта | Тормоз | Муфта | Тормоз | |||
| DLZ6-2 | 20 | 20 | 22 | 22 | 24 | 2 | 20 | 4000 |
| DLZ6-4 | 40 | 40 | 45 | 45 | 25 | 25 | 4000 | |
| DLZ6-8 | 80 | 80 | 90 | 90 | 36 | 38 | 3000 | |
| РАЗМЕР | D1 | D2 | D3 | D4 | C1 | C2 | J | K | L | L1 | f | a1 | a2 | m | n | Φ1 | h1 | e1 | Φ2 | h2 | e2 | δ |
| DLZ6-2 | 200 | 130 | 200 | 130 | 165 | 165 | 4-Φ11 | 4-M10 | 217,5 | 50 | 3,5 | 10 | 14 | 52 | 4 | 24H7 | 27,3 | 8 | 24h6 | 20 | 8 | 0,2 |
| DLZ6-4 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-M12 | 257 | 60 | 4 | 15 | 20 | 65 | 5 | 28H8 | 31,3 | 8 | 28h7 | 24 | 8 | 0,3 |
| DLZ6-8 | 250 | 180 | 250 | 180 | 215 | 215 | 4-Φ15 | 4-M12 | 292 | 60 | 4 | 20 | 25 | 59,5 | 5 | 28H8 | 31,3 | 8 | 28h8 | 24 | 8 | 0,4 |
