Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO9001
Номер модели: Z17A
Условия оплаты & доставки
Количество мин заказа: 2
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-7working
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000 в месяц
Номер модели: |
Собрание Z17A запирая |
Материал: |
GCr15 нося сталь |
Вес: |
0.5-179.5KG |
Наружный диаметр: |
55-710mm |
Толщина (mm): |
60-155 |
Размер скважины: |
30-600mm |
Вращающий момент (kNm: |
64-1265 |
Номер модели: |
Собрание Z17A запирая |
Материал: |
GCr15 нося сталь |
Вес: |
0.5-179.5KG |
Наружный диаметр: |
55-710mm |
Толщина (mm): |
60-155 |
Размер скважины: |
30-600mm |
Вращающий момент (kNm: |
64-1265 |

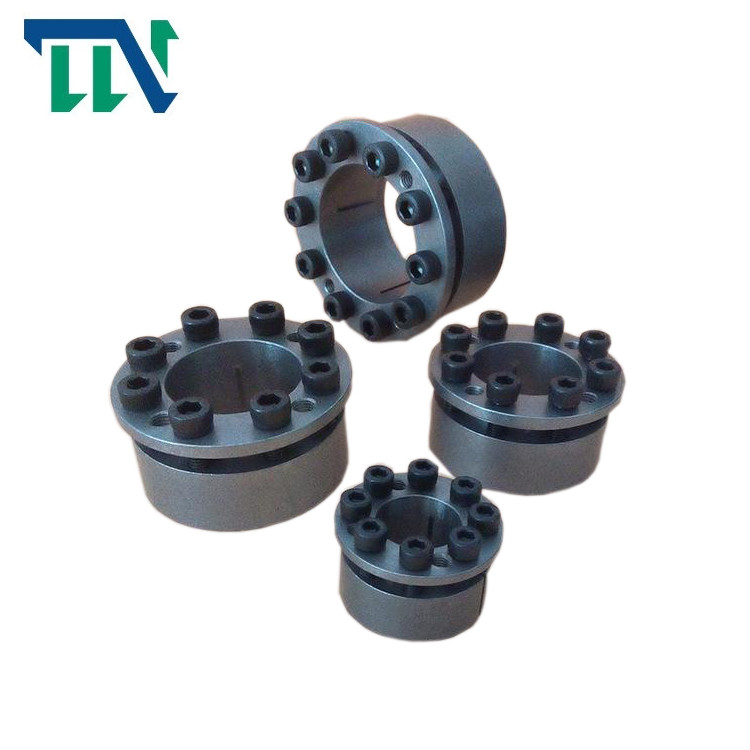

Собрание замка силы запирающего устройства Z17 a Keyless
Характеристик продукта
Когда патронная втулочная муфта расширения установлена в осевое направление, она может легко отрегулировать необходимый размер положения осевого направления и
относительное положение частей без любого осевого фиксирования. С расширением объема применения, все виды сложных форм соединения внутри
машинное оборудование может быть заменено особенным расширением и плотными патронными втулочными муфтами. Структура передачи Simplifythe или стать неотъемлемой частью механического компонента, как свободное от отрицательная реакция соединение диафрагмы.
Механические свойства инструкций винта i. запирая собрания Z17 для пользы. Пожалуйста прочитайте эту инструкцию осторожно перед использованием.
1. Подтвердите ли настоящий продукт последователен с моделью установленного машинного оборудования;
2. Молибден или кремний содержа добавки необходимо использовать в компонентах запирая собрания;
3. Определенный уровень производительности этого продукта 1,2 болта ранга 9 будет заменен другими болтами;
4. Этот продукт не имеет никакую функцию центра располагая. Если вам нужна эта функция, то пожалуйста конструируйте ее на эпицентре деятельности колеса самостоятельно;
5. Не постучайте неволей в течение установки запирая собрания;
6. Допуск выбора вала и эпицентра деятельности H8/H8;
Параметры продуктов
|
基 本 尺 寸 основные размеры |
шестиугольник 内 六 角 螺 钉 внутренний возглавил болт |
额定负荷 Номинальная нагрузка |
Pf (N/mm2) |
G
(kg) |
||||||||
| d | D | L1 | L2 | L3 | L4 |
规 格 размеры |
数 量 Qty |
МАМЫ N·m |
Ft (kN) |
Mt (kN·m) |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0,9 | 132 | 0,5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1,25 | 135 | 0,6 |
| 40 | 65 | 8 | 75 | 1,5 | 124 | 0,7 | ||||||
| 45 | 75 | 6 | 112 | 2,5 | 136 | 1,1 | ||||||
| 50 | 80 | 7 | 120 | 3,0 | 132 | 1,2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3,8 | 138 | 1,3 |
| 60 | 90 | 8 | 143 | 4,3 | 127 | 1,4 | ||||||
| 65 | 95 | 9 | 162 | 5,3 | 132 | 1,5 | ||||||
| 70 | 110 | 8 | 219 | 7,6 | 143 | 2,6 | ||||||
| 75 | 115 | 8 | 219 | 8,2 | 134 | 2,8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8,7 10,4 |
125 133 |
2,9 3,1 |
| 90 | 130 | 10 | 274 | 12,3 | 139 | 3,2 | ||||||
| 95 | 135 | 10 | 274 | 13,0 | 132 | 3,3 | ||||||
| 100 | 145 | 8 | 301 | 15,0 | 121 | 4,5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18,6 | 123 | 4,9 | ||
| 120 | 165 | 10 | 376 | 22,5 | 126 | 5,3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29,3 | 121 | 7,3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31,5 39,4 |
112 122 |
7,8 8,2 |
||
| 160 | 210 | 15 | 563 | 45,0 | 123 | 8,7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52,5 | 112 | 11,6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64,9 | 124 | 12,2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78,3 | 113 | 16,7 | ||
| 200 | 260 | 18 | 925 | 92,7 | 121 | 17,4 | ||||||
| 220 | 285 | 16 | 1146 | 126,0 | 126 | 22,3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13,50 | 115 | 24,1 |
| 260 | 325 | 18 | 1289 | 167,6 | 120 | 25,8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217,0 | 113 | 38,2 |
| 300 | 375 | 20 | 1724 | 258,5 | 117 | 40,6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357,8 | 120 | 58,6 |
| 340 | 425 | 380,0 | 113 | 61,8 | ||||||||
| 360 | 455 | 20 | 2784 | 501,0 | 115 | 85,0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555,0 584,0 |
115 109 |
87,2 93,4 |
| 420 | 515 | 24 | 3132 | 657,0 | 111 | 97,5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795,0 831,0 868,0 985,0 1024,0 1063,0 1181,0 1224,0 1266,0 |
108 103 99 104 100 96 100 96 92 |
128,9 134,1 139,3 144,5 157,6 163,1 168,6 174,0 179,5 |
