Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Z14
Условия оплаты & доставки
Количество мин заказа: 2
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-7working
Условия оплаты: L/C, D/A, D/P, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000 в месяц
Номер модели: |
Запирая собрание Z14 |
Материал: |
GCr15 нося сталь |
Вес: |
0.09-0.46KG |
Наружный диаметр: |
25-72mm |
Толщина (mm): |
60-155 |
Размер скважины: |
14-65mm |
Вращающий момент (kNm: |
9.2-38.9 |
Номер модели: |
Запирая собрание Z14 |
Материал: |
GCr15 нося сталь |
Вес: |
0.09-0.46KG |
Наружный диаметр: |
25-72mm |
Толщина (mm): |
60-155 |
Размер скважины: |
14-65mm |
Вращающий момент (kNm: |
9.2-38.9 |

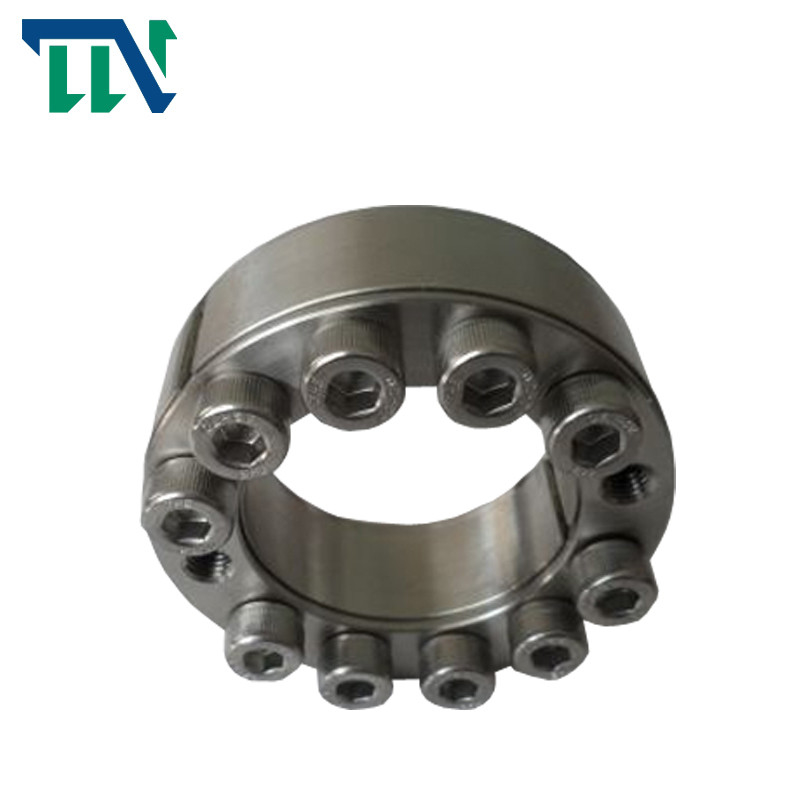

Keyless запирающее устройство инструмента запирая собраний Z14 для механических инструментов
Характеристик продукта
Основная цель рукава расширения заменить функцию сплайнов и одиночных ключей, для того чтобы осуществить связь между части (как шестерни, маховики, шкивы, etc.) и вал для того чтобы передать нагрузку.
Когда оно использовано, через действие высокопрочных болтов, огромная сдерживающая сила производит между внутренним кольцом и валом, и между наружным кольцом и эпицентром деятельности. Когда под нагрузкой, вращающий момент, осевая сила, или радиальная и осевая нагрузка 2 переданы совмещенным давлением рукава расширения и частей и сопровождая frictional силы.
|
|||||||||||||||||||||||||||
Меры предосторожности безопасности и повторное пользование
1. Если этот продукт использован на поднимаясь машинном оборудовании или нагружен на машинном оборудовании, то предохранительные устройства должны быть установленными обеспечить безопасность.
2. Оно совершенно запрещено для того чтобы отпустить болты под нагрузкой.
Во время повторного пользования, подтвержено запирая собрание можно использовать только после его что никакие грязь, корозия и повреждение. Ранг 12,9
Параметры продуктов
|
基 本 尺 寸 основные размеры |
шестиугольник 内 六 角 螺 钉 внутренний возглавил болт |
额 定 负 荷 Номинальная нагрузка |
Pf (N/mm2) |
G
(kg) |
||||||||||
| d | D | Д-р | D1 | L | L0 | L1 | L2 |
规 格 размеры |
数 量 Qty |
МАМЫ N·m |
Ft (kN) |
Mt (kN·m) |
||
| mm | ||||||||||||||
| 14 | 64 | 109 | 0,091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2,9 | 9,20 |
74 82 |
95 85 |
0,082 0,072 |
| 19 | 87 | 80 | 0,068 | |||||||||||
| 20 | 150 | 124 | 0,113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 165 | 113 | 0,110 |
| 24 | 180 | 104 | 0,088 | |||||||||||
| 25 | 187 | 100 | 0,144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 210 | 89 | 0,121 |
| 30 | 225 | 83 | 0,105 | |||||||||||
| 32 | 240 | 77 | 0,200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15,00 | 260 | 71 | 0,730 |
| 36 | 270 | 69 | 0,162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 400 | 93 | 0,182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 425 | 88 | 0,223 |
| 42 | 446 | 83 | 0,191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 875 | 115 | 0,400 |
| 48 | 935 | 107 | 0,350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0,410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 1165 | 86 | 0,580 |
| 65 | 1265 | 79 | 0,460 | |||||||||||
