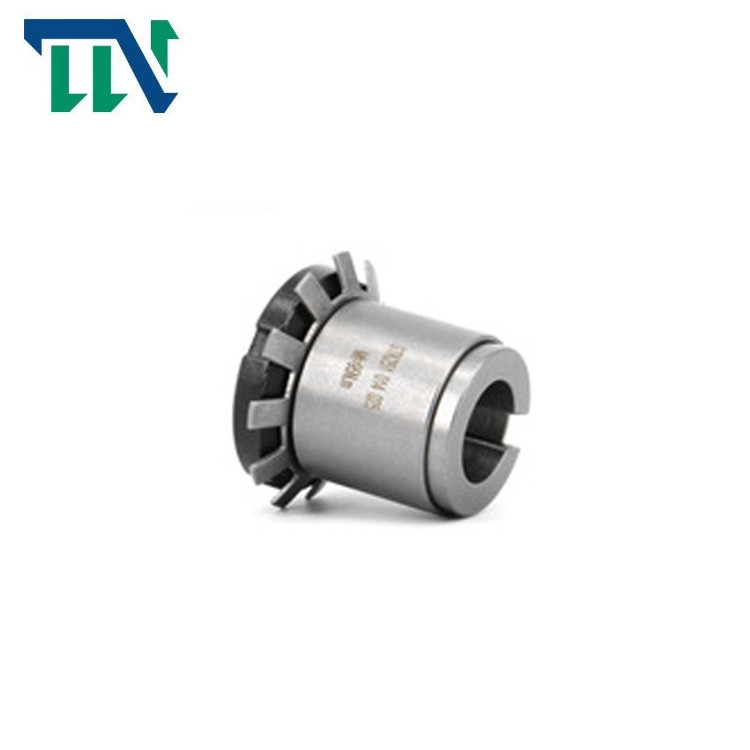

Keyless зажимая запирающее устройство запирая вала запирая собрания Z19

Keyless зажимая запирающее устройство запирая вала запирая собрания Z19

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
цена:	negotiable
Delivery Time:	дни 5-7working
Payment Terms:	L/C, D/A, D/P, T/T, западное соединение, MoneyGram

Detail Information

Product Description

Detail Information

Место происхождения:

Китай

Сертификация:

ISO-9001

Номер модели:

Запирая собрание Z19

Материал:

GCr15 нося сталь

Вес:

4.5-179.5KG

Наружный диаметр:

145-710mm

Толщина (mm):

72-197mm

Размер скважины:

100-600

Вращающий момент (kNm:

3.9-470

Упаковывая детали:

Коробки морским путем грузя самолетом

Поставка способности:

1000 в месяц

Выделить:

Keyless зажимая запирая собрание

Z19 зажимая запирая собрание

Вал GCr 15 Keyless запирая

Product Description

Keyless зажимая запирающее устройство запирая вала запирая собрания Z19

Характеристик продукта

Запирая собрание предварительный основной компонент широко используемый в механическом соединении под тяжелым грузом в мире. В соединении колеса и вала, keyless прибор соединения который осуществляет передачу нагрузки путем затягивать высокопрочные болты для того чтобы сделать давление и трение произведенными между поверхностями сдерживания.

С развитием новой энергии, повышают в Китае и было поколение энергии ветра широко вытекая индустрией. Как важная часть вентилятора, рукав расширения широко соответствуется на редукторе скорости и редукторе рыскания вентилятора

Хорошая взаимозаменяемость и легкая разборка. Разбирая, во первых раскрутите винт обжатия, и после этого используйте винт выталкивателя для того чтобы нажать вне разгружать для того чтобы выпустить государство соединения и отделить запирая собрание от частей соединения.

Соединение запирая собрания может выдержать тяжелые грузы. Свою структуру можно сделать в различные стили. Для того чтобы соотвествовать нагрузки установки, одно запирая собрание нет достаточно, и множественную серию можно использовать в комбинации

Параметры продуктов

基本尺寸 основные размеры					螺母 гайка		额定负荷 Номинальная нагрузка		Pf (N/mm2)	G (kg)
d	D	E	H	B	规格 размеры	МАМЫ N·m	Ft (kN)	Mt (n·m)
mm					规格 размеры	МАМЫ N·m	Ft (kN)	Mt (n·m)
14	25				M20×1		5,10	38	200	0,04
15	25				M20×1		5,50	41	185	0,05
16	25	32	16,5	6,5	M20×1	95	5,45	43	174	0,06
17	26				M20×1		5,50	47	164	0,07
18	26				M22×1		5,40	49	155	0,08
18	30							58	185	0,09
19	30	38	18	6,5	M25×1.5	160	6,60	62	176	0,10
20	30	38	18	6,5	M25×1.5	160	6,60	66	167	0,11
22	32							73	152	0,12
24	35				M30×1.5		8,75	105	185	0,13
25	35	45	18	6,5	M30×1.5	220	8,80	110	178	0,14
28	36				M32×1.5		8,55	120	159	0,15
28	40			7	M32×1.5			149	188	0,17
30	40	52	19,5	8	M35×1.5	340	10,60	160	164	0,18
32	42			8	M35×1.5			170	154	0,19
35	45				M40×1.5			230	153	0,21
36	45	58	21,5	8	M40×1.5	480	13,10	240	149	0,23
38	48	58	21,5	8	M42×1.5	480	13,10	250	141	0,24
38	50				M42×1.5			250	141	0,25
40	50		24,5		M42×1.5		15,50	310	124	0,28
40	52	65	25,5	10	M45×1.5	680	15,50	310	120	0,30
42	55		25,5		M48×1.5		15,20	320	114	0,31
45 45	55 57	70	25,5	10	M50×1.5	870	17,70	400	122	0,35 0,36
48	60							500	135	0,38
50	60	75	25,5	10	M55×2	970	20,80	520	130	0,40
50	62							520	130	0,42

基本尺寸 основные размеры					螺 nu	母 t	额定 Расклассифицированный		负荷 нагрузка	Pf (N/mm2)	G (kg)
d	D	E	H	B	规格 размеры	МАМЫ N·m	Ft (kN)	Mt (n·m)
mm					规格 размеры	МАМЫ N·m	Ft (kN)	Mt (n·m)
14	25		30		M20×1			64		85	0,07
15	25		30		M20×1			70		80	0,08
16	25	32	30		M20×1	95	9,1	73		75	0,09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0,10 0,11
19 20	30	38	32		M25×1.5 M25×1.5	160	11,0	105 112		75 70	0,12 0,13
22								163		70	0,14
24	35	45	36	25	M30×1.5	220	14,5	178		65	0,15
25								185		60	0,17
28 30	40	52	42		M35×1.5	340 340	14,5 17,5	250 270		55 50	0,19 0,20
32	42	52			M36×1.5	340		350		60	0,22
32	45	58	44		M40×1.5	480	21,5	350		60	0,25
35	45	58			M40×1.5	480		390		55	0,27
38 40	50	65	45	30	M45×1.5	680	26,0	500 520		60	0,30 0,32
45	55	70			M50×1.5	870	30,0	680			0,33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35,0 35,0	840 880		60	0,34 0,36
55	65	80			M60×2	1100	37,5	1030			0,38
60	70	85	52		M65×2	1300	45,0	1360		65	0,42
