Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: BS K RK серия
Условия оплаты & доставки
Количество мин заказа: 1 PCS
Цена: 5
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-10 рабочих дней
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
BS K RK серия одна муфта кулачка пути |
Материал: |
Сталь GCR 15 нося |
Максимальн Overrunning (r/min): |
350-80 |
Вращающий момент (Nm): |
37200-980000 |
Вес (KG): |
2.3-3700 |
Размер скважины (mm): |
20-450 |
Имя: |
BS K RK серия одна муфта кулачка пути |
Материал: |
Сталь GCR 15 нося |
Максимальн Overrunning (r/min): |
350-80 |
Вращающий момент (Nm): |
37200-980000 |
Вес (KG): |
2.3-3700 |
Размер скважины (mm): |
20-450 |

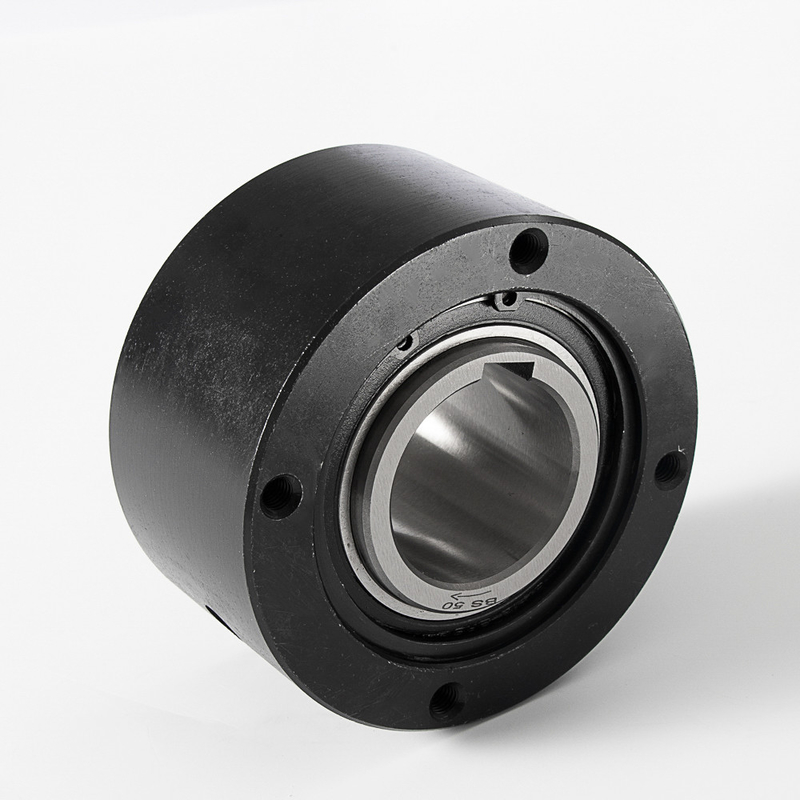

Применение Backstopping серии BS-K BS RK смазывает Lublication переливаясь через край муфта
Введение продукции
Введение высокого подшипника муфты заднего упора BS 200 муфты кулачка вращающего момента для ленточного транспортера
Муфты кулачка серии BS запланированы для применений где обратное вращение низкооборотного вала головы транспортера к предотвращенный (backstopping)
Характеристика
Серии BS конструкции кулачка или ролика.
идеальная схема предохранения пыли для того чтобы изолировать пыль.
должный к развитию и пользе особенных кулачков, продукты имеют более высокую надежность.
bs30 | необходимы продукты bs135 были загерметизированы с типом тавота, настолько не больше тавота.
низкоскоростные продукты перехода воздуха установленные на окончательный вал транспортеров, насосов, etc.
серия bs-hs высокоскоростной продукт который значительно улучшает максимальное число оборотов холостого хода и позволяемый вращающий момент на предпосылке поддержания преимуществ серий BS.
Установка и польза
Особенная муфта не-возвращения для транспортера. (для малой скорости)
Тип тавота был загерметизирован, и не больше тавота необходим. (маленькая модель)
Устанавливайте пылезащитные правила двухслойной структуры.
Применимые случаи
Муфта конструированная для предотвращения обратного вращения транспортера. Серия bs-hs которая значительно улучшает максимальное число оборотов холостого хода и позволяемый вращающий момент (для малой скорости) добавлена.
Для низкоскоростной бездельничать.
Низкоскоростные продукты преобразования воздуха установленные на окончательные вращая валы как транспортеры и насосы.
Вращающий момент: 294 | 686000n m30~70000kgfm
| Модель | BS200 |
| Материал | GCr15 |
| Внутренний диаметр | 100-200mm |
| Наружный диаметр | 430mm |
| Толщина | 145mm |
| Емкость вращающего момента | 37200Nm |
| Переливаться через край скорость | 100r/min |
Параметры продуктов
| Модель | Вращающий момент Емкость (N·m) |
Максимальный. Переливаться через край (r/min) Внутренняя гонка |
Сопротивление Вращающий момент (N·m) |
B | C | PCD D |
E | S | HM Тангаж Size× × No.of выстучало отверстия |
Тавот Отверстие заполнителя (Размер) |
Q'ty Тавот (kg) |
|
| BS160HS | 39200 | 350 | 34,3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | PT 1/4 | 0,23 |
| BS200HS | 61700 | 250 | 44,1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5× 8 | PT 1/4 | 0,31 |
| BS220HS | 102000 | 200 | 73,5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | PT 1/4 | 1,3 |
| BS250HS | 147000 | 170 | 93,1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | PT 1/4 | 1,7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | PT 1/4 | 3,6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | PT 1/4 | 4,1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | PT 1/4 | 6,9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | PT 1/4 | 7,2 |
| Новое JIS Шпоночное соединение JISB1301-1996 ISO R773 |
Старое JIS Шпоночное соединение JISB1301-1959 |
Диаметр расточки Ряд (mm) |
W. Минута (kg) |
W. Макс (kg) |
| BS 30-30J | BS 30-30E | 20 to30 | 2,3 | 2,1 |
| BS 50-45J | BS 50-45E | 30 to50 | 4,7 | 4,0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 to65 | 13,0 | 11,5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 to75 | 14,7 | 13,1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 to85 | 27,2 | 24,7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 to95 | 32,2 | 29,4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 до 110 | 38,6 | 34,2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 до 135 | 76,1 | 68,0 |
| BS 160HS | BS 160HS | 100 до 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 до 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 до 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 до 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 до 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 до 300 | 1 400 | 1 300 |
| BS 350HS | BS 350HS | 250 до 350 | 2 300 | 2 120 |
| BS 425HS | BS 425HS | 325 до 425 | 3 300 | 2 960 |
| BS 450HS | BS 450HS | 350 до 450 | 3 700 | 3 400 |
Примечания:
1. Допуск скважины запаса законченной H7.
2. детали hilighted в смелом типе детали запаса, другие построены для того чтобы приказать.
3. муфту кулачка BS можно пробурить согласно вашей спецификации.
Определите диаметр расточки с размерами допуска и шпоночного соединения.
Пожалуйста быть уверенный определить.
