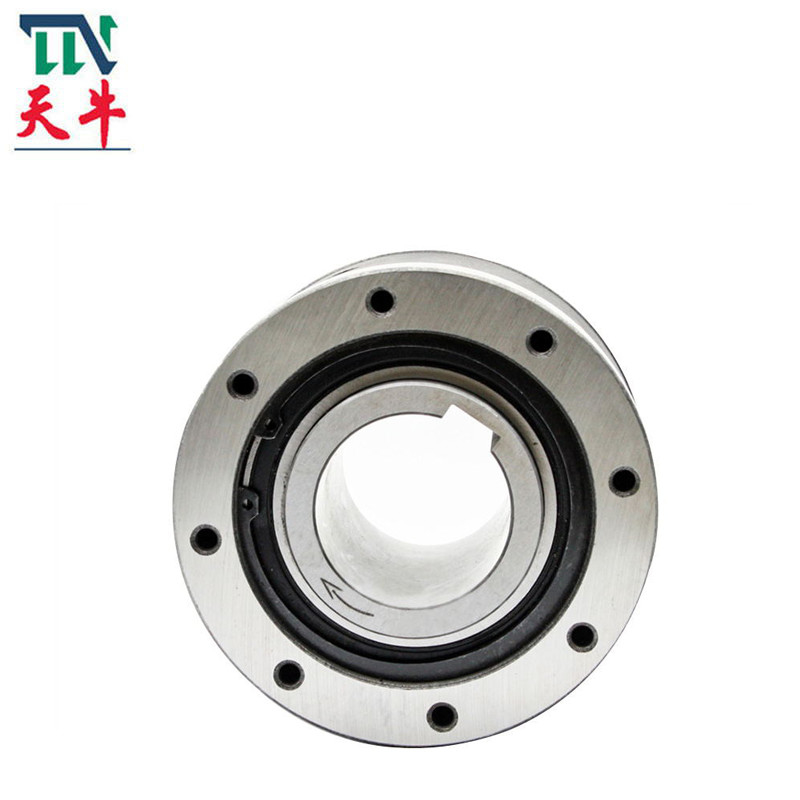

Муфта направления CKZ-B одного для ковшового элеватора
Введение продукции
Серия CK-B тип односторонняя муфта клина с ключевыми пазами на обоих концах наружного кольца без поддержки подшипника. Радиальные размеры эти же стандарт нося размеры. При использовании, для этого нужно быть установленным с подшипниками для того чтобы выдержать осевое и радиальные нагрузки. Тавот был добавлен на фабрике.
Стандартный метод установки что модель CK-B коаксиально бок о бок с подшипником, и такие же требования к допуска необходимы. Внутреннее кольцо и вал подключены ключами. Наружное кольцо имеет допуск размеров h7 и соответствуется со стеной машины с допуском H7. Ключи конечной грани с обеих сторон наружного кольца использованы для того чтобы исправить наружное кольцо и стена машины для того чтобы передать вращающий момент.
Эта серия часто использована в упаковке, печатании, еде, медицинском, ткань, химикат и другие машины и оборудование
1. Муфта кулачка CKZ-BSeries защищена подшипниками экрана на обоих концах, упакованных с особенным тавотом, и готова к использованию. Никакая дополнительная смазка необходима.
2. Для прикреплять шкивы, шестерни или цепные колеса в муфты, эпицентры деятельности вставки (с допуском f7 ISOR773) вдоль внутренней поверхности наружной гонки и привинтить болты (высокую напряженность) в выстучанные отверстия на конце муфты.
3. порекомендованные допуски вала показаны в таблице на нижней части.
4. внешняя толкнутая нагрузка должна быть поддержана другими приборами, не муфтой кулачка.
5. Используйте только параллельный ключ для того чтобы обеспечить муфту к валу. Не используйте сплющенный ключ.
6. Устанавливая муфту на вал, придайте давление к внутренней гонке но никогда к наружной гонке.
7. температурная амплитуда температуры окружающей среды 5° к C. 40°.
8. ключ, который нужно использовать должен быть в соответствии с ISOR773. (DIN 6885,1)
| Тип | Номинальный вращающий момент [N.m] |
Переливаться через край ограниченная скорость [r/min] |
Размер в контуре [mm] | Вес [kg] |
|||||||||||
| Наружный размер гонки | Размер внутренней гонки | ||||||||||||||
| внутренний гонка |
наружный гонка |
D [h7] | D1 [H7] | B | F | n-M | E | H | d [H7] | C | ×tn млрд | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4,5 | 3,98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4,5 | 7,01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4,5 | 9,69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12,36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3,8 | 5 | 16,51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22,02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34,65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42,38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57,17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4,5 | 2,62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4,5 | 2,75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4,86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4,32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4,5 | 3,91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4,5 | 6,53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4,5 | 4,63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4,5 | 5,60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17,5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10,96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14,92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17,25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16,68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11,42 |
