Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: RLK200
Условия оплаты & доставки
Количество мин заказа: 2
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-7working
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000 в месяц
Номер модели: |
Запирая собрание RLK200 |
Материал: |
GCr15 нося сталь |
Вес: |
0.2-146KG |
Наружный диаметр: |
47-1100mm |
Размер: |
M4 M6 M8 M10 |
Размер скважины: |
19-1000mm |
Вращающий момент (kNm: |
0.25-2000 |
Номер модели: |
Запирая собрание RLK200 |
Материал: |
GCr15 нося сталь |
Вес: |
0.2-146KG |
Наружный диаметр: |
47-1100mm |
Размер: |
M4 M6 M8 M10 |
Размер скважины: |
19-1000mm |
Вращающий момент (kNm: |
0.25-2000 |

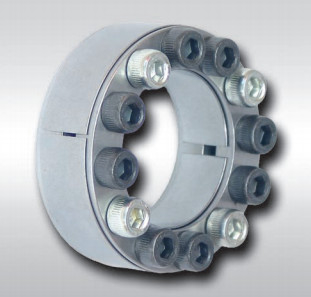

Подгаечник RLK133 нося стандартное запирающее устройство вала
Характеристик продукта
Z2 тип блок собрания запирающего устройства состоит из 4 частей с 2 внутри колец двух-конуса через набор затягивать винты.
Запирая собрание предварительный основной компонент широко используемый в механическом соединении под тяжелым грузом в мире. В соединении колеса и вала, keyless прибор соединения который осуществляет передачу нагрузки путем затягивать высокопрочные болты для того чтобы сделать давление и трение произведенными между поверхностями сдерживания.
Соответствующий для высоких случаев нагрузки
Особенно соответствующий для чередуя вращающего момента
Типичные применения: маховик, барабан для ремня
Система вращающего момента
Эластичное соединение запирая собрания относительно новое расширение и затягивать метод соединения. Оно широко использован в шестерне обрабатывая из-за своей простой структуры, высокой центризуя точности, большом вращающем моменте передачи, надежный зажимать и удобные собрание и разборка. В процессе шестерни обрабатывая, потому что традиционный метод конструирования на основе эмпирических данных нуждается отношении между реальным эластичным запирая монтажным напряжением и количеством расширения конструируя эластичное запирая собрание, тариф утиля эластичного запирая собрания высоко и срок службы короток. Ввиду этой ситуации, отношение между прочностью эластичного запирая собрания и расширение качественно проанализированы путем использование программного обеспечения элемента ANSYS конечного, и предложены, что улучшают 3 схемы первоначальный рукав расширения. Анализ примера показывает что стресс и расширение эластичного роста запирая собрания с увеличением смещения тела. Предложено что расширение запирая собрания может быть осуществлено путем протягивать дорн 0.15mm в фактической обработке, и обеспечена безопасность рукава расширения. В это время, фактор безопасности запирая собрания 1,50 и максимальное расширение запирая собрания 0.032mm, которое provid
| Модель | Конус Z2 зажимая элементы | |
| Давление на вале (N/mm2) | 120 | |
| Давление на эпицентре деятельности (N/mm2) | 92-108 | |
| Номинальная нагрузка (kN.m) | Сила | 31-1124 |
| Вращающий момент | 0.298-257.399 | |
| Размер внутренней гонки (mm) | 19-280 | |
| Наружный размер гонки (mm) | 47-355 | |
| Толщина (mm) | 26-84 | |
| Вес (Kg) | 0.2-19.2 | |
