Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: RLK132
Условия оплаты & доставки
Количество мин заказа: 2
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-7working
Поставка способности: 1000 в месяц
Номер модели: |
Запирая собрание RLK132 |
Материал: |
GCr15 нося сталь |
Вес: |
0.27-6.7KG |
Наружный диаметр: |
47-200mm |
Размер: |
M4 M6 M8 M10 |
Размер скважины: |
20-150mm |
Вращающий момент (kNm: |
30-380 |
Номер модели: |
Запирая собрание RLK132 |
Материал: |
GCr15 нося сталь |
Вес: |
0.27-6.7KG |
Наружный диаметр: |
47-200mm |
Размер: |
M4 M6 M8 M10 |
Размер скважины: |
20-150mm |
Вращающий момент (kNm: |
30-380 |

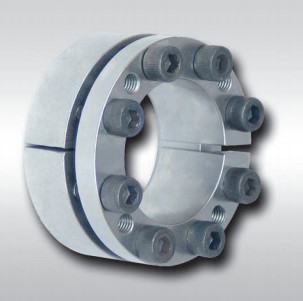

Подгаечник RLK132 нося стандартное запирающее устройство вала
Характеристик продукта
Запирая собрание новый Н тип соединения. Оно полагается на затягивать высокопрочные болты для генерации положительного давления между запирая собранием и валом или между расквартировывая поверхностью, которая сопровожена трением и keyless прибором соединения который осуществляет передачу нагрузки. Оно имеет много уникальных преимущества и характеристик сравненных с традиционным механическим методом соединения общего взаимодействия без скрепления и скрепляет
Инструкции защиты
1. После установки, покройте, который подвергли действию конечную грань запирая собрания и головы болта с анти- пятном масла ржавчины. Для машин работая на открытом воздухе или с плохой рабочей Средой, который подвергли действию конечная грань соединительной гильзы расширения будет покрыта с анти- маслом ржавчины регулярно.
2. Для запирая собрания которому нужно работать во въедливом средстве, особенная защита (как добавление нажимной накладки) будет принята для предотвращения запирая собрания от ржаветь
Меры предосторожности безопасности и повторное пользование
1. Если этот продукт использован на поднимаясь машинном оборудовании или нагружен на машинном оборудовании, то предохранительные устройства должны быть установленными обеспечить безопасность.
2. Оно совершенно запрещено для того чтобы отпустить болты под нагрузкой.
Во время повторного пользования, подтвержено запирая собрание можно использовать только после его что никакие грязь, корозия и повреждение. Ранг 12,9
Параметры продуктов
|
основные размеры |
внутренним болт возглавленный шестиугольником |
Номинальная нагрузка |
Pf (N/mm2) |
МАМЫ
(N·m) |
G
(kg) |
||||||
| d | D | L | L1 | L2 |
размеры |
Qty |
F1 (kN) | Mt (kN·m) | |||
| mm | |||||||||||
| 20 | 47 |
37 |
31 |
21,7 |
M6 |
4 |
30 |
0,30 | 287 |
17 |
0,27 |
| 22 | 47 | 0,33 | 260 | 0,29 | |||||||
| 25 | 50 |
5 |
35 |
0,44 | 287 | 0,30 | |||||
| 28 | 55 | 0,49 | 256 | 0,36 | |||||||
| 30 | 55 | 0,53 | 239 | 0,34 | |||||||
| 35 | 60 |
6 |
45 |
0,81 | 246 | 0,38 | |||||
| 40 | 65 | 0,94 | 215 | 0,41 | |||||||
| 45 | 75 |
46 |
38 |
25,3 |
M8 |
80 |
1,86 | 283 |
41 |
0,70 | |
| 50 | 80 | 2,07 | 255 | 0,76 | |||||||
| 55 | 85 |
8 |
90 |
2,54 | 270 | 0,82 | |||||
| 60 | 90 | 2,77 | 247 | 0,88 | |||||||
| 65 | 95 | 105 | 3,58 | 261 | 0,94 | ||||||
| 70 | 110 |
60 |
50 |
33,4 |
M10 |
140 |
5,10 | 244 |
83 |
2,10 | |
| 75 | 115 | 5,46 | 228 | 2,20 | |||||||
| 80 | 120 | 5,85 | 214 | 2,30 | |||||||
| 85 | 125 |
175 |
7,45 | 230 | 2,40 | ||||||
| 90 | 130 | 7,90 | 217 | 2,60 | |||||||
| 95 | 135 |
10 |
205 | 9,90 | 257 | 2,70 | |||||
| 100 | 145 |
68 |
58 |
40,8 |
220 |
11,00 | 192 | 3,70 | |||
| 105 | 150 | 11,55 | 210 | 3,90 | |||||||
| 110 | 155 | 12,10 | 175 | 4,00 | |||||||
| 120 | 165 | 12 | 260 | 15,70 | 192 | 4,30 | |||||
| 125 | 170 |
M12 |
10 |
320 |
17,50 | 189 |
145 |
4,80 | |||
| 130 | 180 | 20,70 | 188 | 5,90 | |||||||
| 140 | 190 | 22,50 | 175 | 6,30 | |||||||
| 150 | 200 | 77 | 65 | 45,4 | 12 | 380 | 28,50 | 196 | 6,70 | ||
