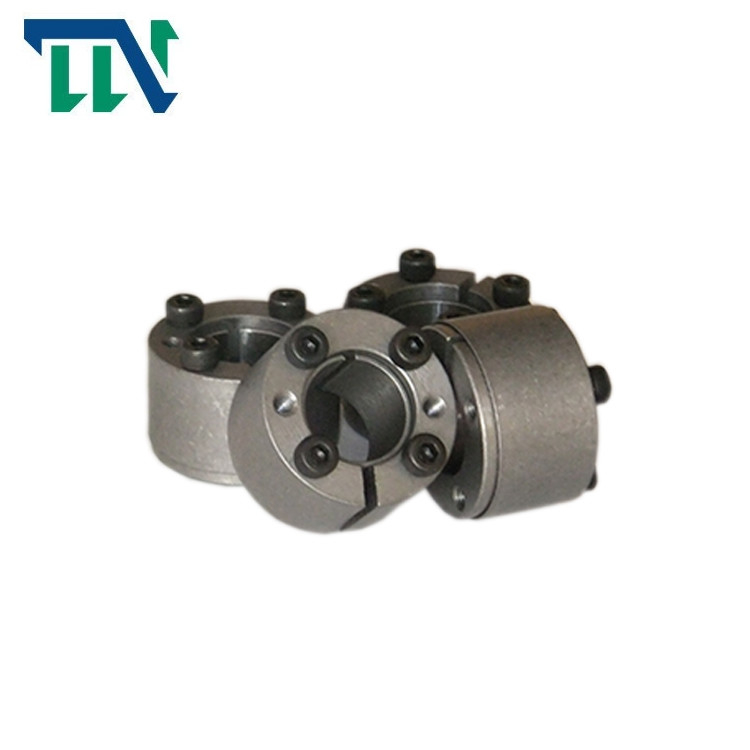

Z21 Диаметр запирая собрания 14-300mm вала внутренний

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Tianniu

Сертификация: ISO9001

Номер модели: Z21

Условия оплаты & доставки

Количество мин заказа: 2

Цена: negotiable

Упаковывая детали: Коробки морским путем грузя самолетом

Время доставки: дни 5-7working

Поставка способности: 1000 в месяц

Лучшая цена

Свяжитесь сейчас

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Запирая собрание Z21, Z21 	Собрание вала запирая, Собрание вала запирая 14-300mm


Номер модели:	Запирая собрание Z21	Материал:	GCr15 нося сталь
Вес:	0.1-118KG	Наружный диаметр:	38-485mm
Толщина (mm):	11-142mm	Размер скважины:	14-300mm
Вращающий момент (kNm:	30-292000

Номер модели:	Запирая собрание Z21
Материал:	GCr15 нося сталь
Вес:	0.1-118KG
Наружный диаметр:	38-485mm
Толщина (mm):	11-142mm
Размер скважины:	14-300mm
Вращающий момент (kNm:	30-292000

Описание

Z21 Диаметр запирая собрания 14-300mm вала внутренний

Keyless собрание замка силы запирающего устройства Z20

Характеристик продукта

Запирая собрание (hereinafter назвал запирая собрание) предварительный основной компонент широко используемый в механическом соединении под тяжелым грузом в мире. В соединении колеса и вала, keyless прибор соединения который осуществляет передачу нагрузки путем затягивать высокопрочные болты для того чтобы сделать давление и трение произведенными между поверхностями сдерживания

Собрание z-серий запирая произведенное компанией передачи tianniu Changzhou полагается на авторитетных технических стандартах в Европе, и делало некоторые творческие улучшения к продуктам научно. Компания главным образом производит евро, стандарты JB (GB), стандарты США и различные нештатные продукты серии запирая собрания. Продукты экспортированы к Европейскому союзу, Соединенным Штатам, Австралии, Юго-Восточной Азии, Гонконгу и Тайваню и другим странам и регионам. В настоящее время, предприятие покрывает зону 1000 квадратных метров и имеет различные механические инструменты CNC, высокоточные измеряя аппаратуры и особенное измерительное оборудование. Компания подряд начинала и производила больше чем 30 стандартные серию и тысяч спецификаций запирая собраний. Это широкомасштабный профессиональный изготовитель запирая собрания в Китае

Название продукта	Собрание серии z запирая
Модель	Z
Внутренний диаметр	14-300mm
Наружный диаметр	38-485mm
Толщина	11-142mm
Вес	0.1-118kg
Емкость вращающего момента	30-292000N.m
Пакет	Коробка/деревянный запрос случая/клиента
Условия оплаты	TT. L/C, D/A, D/P, западное соединение, PayPal
Применение	Машина ткани, вентиляторы, вентиляторы, печатная машина

Параметры продуктов

основные размеры				внутренним болт возглавленный шестиугольником		Номинальная нагрузка		МАМЫ (N·m)	G (kg)
d	D	L	L₁	размеры	Qty	Mt (n·m)	F₁ (kN)
mm				размеры	Qty	Mt (n·m)	F₁ (kN)
10	20	13	15,5	M2.5×12	4	14,1	2900	0,85	0,019
11	22					15,3	2900	0,85	0,022
12	22					17,1	2900	0,85	0,024
14	26	17	20	M3×16		31	4380	0,68	0,039
15	28		20	M3×16		32,5	4380	0,68	0,044
16	32		21	M4×16		61	7700	3,5	0,068
17	35	21	25	M4×20		63	7700	3,5	0,090
18	35					68	7700	3,5	0,093
19	35					72	7700	3,5	0,098
20	38		26	M5×20		126	126000	6,6	0,12
22	40		26	M5×20		135	126000	6,6	0,13
24	47	26	32	M6×25		207	17900	11,8	0,20
25	47					216	17900	11,8	0,22
28	50				6	365	26120	11,8	0,24
30	55					387	26120	11,8	0,26
32	55					421	26120	11,8	0,27

основные размеры				внутренним болт возглавленный шестиугольником		Номинальная нагрузка		МАМЫ (N·m)	G (kg)
d	D	L	L₁	размеры	Qty	F₁ (kN)	Mt (kN·m)
mm				размеры	Qty	F₁ (kN)	Mt (kN·m)
35	60	31	37	M6×30	8	34990	633	11,8	0,37
38	65				8	34990	667	11,8	0,41
40	65				8	34990	696	11,8	0,42
42	75	36	44	M8×35	6	48000	1011	28,6	0,63
45	75				6	48000	1095	28,6	0,70
48	80				8	64270	1560	28,6	0,71
50	80				8	64270	1610	28,6	0,73
