Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Z20
Условия оплаты & доставки
Количество мин заказа: 2
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-7working
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000 в месяц
Номер модели: |
Запирая собрание Z20 |
Материал: |
GCr15 нося сталь |
Вес: |
0.37-9.2KG |
Наружный диаметр: |
60-260mm |
Толщина (mm): |
72-197mm |
Размер скважины: |
25-160mm |
Вращающий момент (kNm: |
17-145 |
Номер модели: |
Запирая собрание Z20 |
Материал: |
GCr15 нося сталь |
Вес: |
0.37-9.2KG |
Наружный диаметр: |
60-260mm |
Толщина (mm): |
72-197mm |
Размер скважины: |
25-160mm |
Вращающий момент (kNm: |
17-145 |

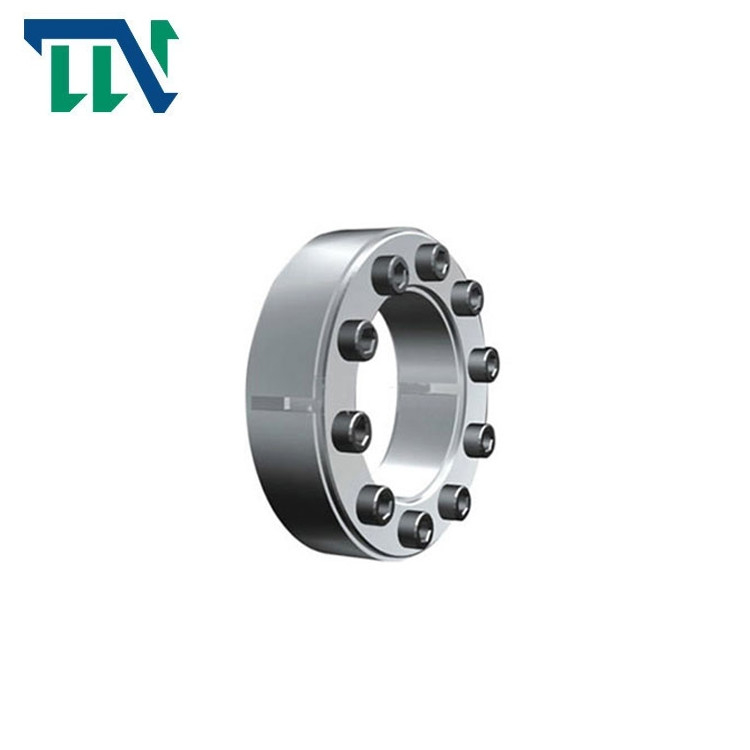

Keyless собрание замка силы запирающего устройства Z20
Характеристик продукта
Собрание z-серий запирая произведенное компанией передачи tianniu Changzhou keyless структура соединения. Под действием осевой силы, внутренних и наружных рукавов сжать и расширить близко с валом и эпицентром деятельности для произведения достаточного трения передать вращающий момент и осевую силу, для того чтобы достигнуть цели деятельности механизма.
Особенности: хорошее центризуя проведение соединения; Никакое топление необходимо во время собрания; Удобно демонтировать или отрегулировать относительное положение между валом и эпицентром деятельности; Отсутствие концентрации напряжений; Сильная величина наибольшей допускаемой нагрузки на опору. Использование: когда эпицентр деятельности соединен с валом, он играет плотную заключительную роль после быть затягиванным болтами. Потому что продукт коническая поверхность или коническая структура, он изменяет в радиальную силу через движение осевой силы, приводящ в трении и соотвествующ вращающего момента. Демонтируя, отпустите все болты. Никакая потребность извлечь болты. После этого привинтьте соотвествующие болты в отверстие разборки с разводным гаечным ключом и отпустите демонтированные части
Параметры продуктов
основные размеры |
внутренним болт возглавленный шестиугольником |
Номинальная нагрузка | G (kg) | ||||||||
| d | D | D1 | L1 | L | L2 |
размеры |
Qty |
МАМЫ (N·m) |
Mt (kN·m) | F1 (kN) | |
| mm | |||||||||||
| 25 | 60 | 37,5 | 27,5 | 20 | 17 | M6×18 | 9 | 17 | 0,20 | 22 | 0,37 |
| 30 | 65 | 42,5 | 9 | 0,30 | 24 | 0,42 | |||||
| 35 | 72 | 47,5 | 12 | 0,50 | 35 | 0,48 | |||||
| 40 | 78 | 52,5 | 15 | 0,60 | 40 | 0,54 | |||||
| 45 | 92 | 60 | 33,5 | 24 | 20 | M8×22 | 12 | 41 | 1,0 | 55 | 0,92 |
| 50 | 98 | 65 | 12 | 1,2 | 60 | 1,0 | |||||
| 55 | 105 | 70 | 14 | 1,5 | 70 | 1,1 | |||||
| 60 | 110 | 75 | 14 | 1,7 | 72 | 1,2 | |||||
| 70 | 138 | 90 | 39,5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2,3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2,4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2,8 | |||||
| 100 | 180 | 122,5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6,5 | 150 | 3,8 |
| 110 | 190 | 132,5 | 14 | 7 | 160 | 4,1 | |||||
| 120 | 205 | 142,5 | 16 | 9 | 190 | 4,7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7,4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9,2 | |||||
