Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Z18
Условия оплаты & доставки
Количество мин заказа: 2
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-7working
Поставка способности: 1000 в месяц
Номер модели: |
Запирая собрание Z18 |
Материал: |
GCr15 нося сталь |
Вес: |
1.5-71KG |
Наружный диаметр: |
75-405mm |
Толщина (mm): |
72-197mm |
Размер скважины: |
45-320mm |
Вращающий момент (kNm: |
3.9-470 |
Номер модели: |
Запирая собрание Z18 |
Материал: |
GCr15 нося сталь |
Вес: |
1.5-71KG |
Наружный диаметр: |
75-405mm |
Толщина (mm): |
72-197mm |
Размер скважины: |
45-320mm |
Вращающий момент (kNm: |
3.9-470 |

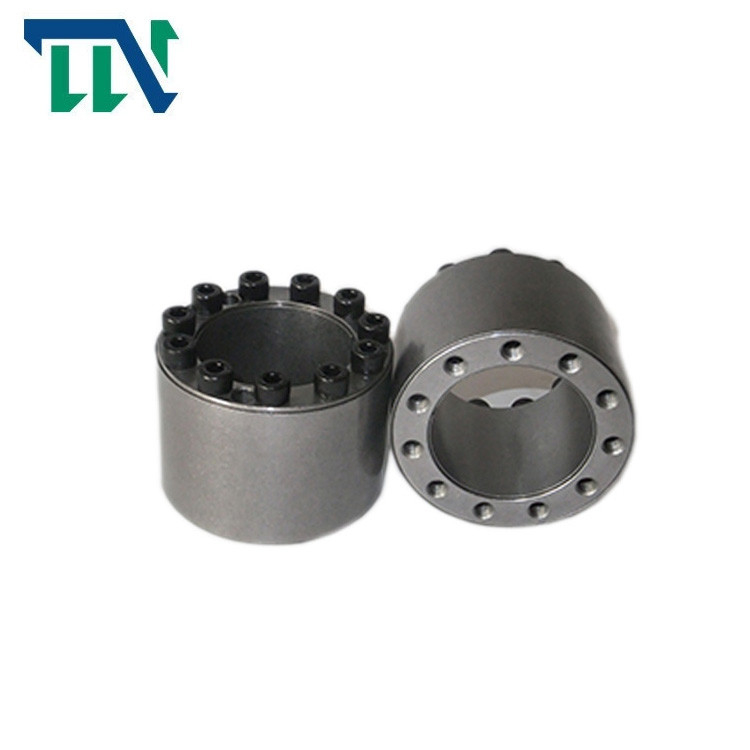

Keyless собрание замка силы запирающего устройства Z18
Характеристик продукта
Запирая собрание предварительное механическое основание которое широко использовано в мире для механического соединения под различными нагрузками. Соединенные Штаты, Германия, Япония и страны с более начинать индустриями сперва использовали эту новую технологию в сверхмощном машинном оборудовании. Оно было расширен к различному другие индустрии машинного оборудования. Запирая собрание начало интернационально в начале 1970-ых годов. Китай начал продукт в начале 1980-ых годов, и во первых повышенный и приложил его в различной тяжелой технике
Собрание z-серий запирая произведенное компанией передачи tianniu Changzhou полагается на авторитетных технических стандартах в Европе, и делало некоторые творческие улучшения к продуктам научно. Компания главным образом производит евро, стандарты JB (GB), стандарты США и различные нештатные продукты серии запирая собрания. Продукты экспортированы к Европейскому союзу, Соединенным Штатам, Австралии, Юго-Восточной Азии, Гонконгу и Тайваню и другим странам и регионам. В настоящее время, предприятие покрывает зону 1000 квадратных метров и имеет различные механические инструменты CNC, высокоточные измеряя аппаратуры и особенное измерительное оборудование. Компания подряд начинала и производила больше чем 30 стандартные серию и тысяч спецификаций запирая собраний. Это широкомасштабный профессиональный изготовитель запирая собрания в Китае
| Модель | Конус Z18 зажимая элементы | |
| Давление на вале (N/mm2) | 120 | |
| Давление на эпицентре деятельности (N/mm2) | 92-108 | |
| Номинальная нагрузка (kN.m) | Сила | 174-2930 |
| Вращающий момент | 3.9-470 | |
| Размер внутренней гонки (mm) | 45-320 | |
| Наружный размер гонки (mm) | 75-405 | |
| Толщина (mm) | 72-197 | |
| Вес (Kg) | 1.5-71 | |
Параметры продуктов
|
基 本 尺 寸 основные размеры |
内 六 角 螺 钉 внутренним болт возглавленный шестиугольником |
额 定 Расклассифицированный |
负 荷 нагрузка |
Pf (N/mm2) |
G
(kg) |
||||||
| d | D | Я | L |
规 格 размеры |
数 量 Qty |
МАМЫ N·m |
Ft (kN) | Mt (kN·m) | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
| 48 | 80 | 9 | 174 | 4,1 | 170 | 1,6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4,3 | 165 | 1,7 | |
| 55 | 85 | 9 | 174 | 4,8 | 150 | 1,8 | |||||
| 60 | 90 | 11 | 213 | 6,4 | 170 | 1,9 | |||||
| 65 | 95 | 11 | 213 | 6,9 | 155 | 2,0 | |||||
| 70 | 110 | 11 | 338 | 11,8 | 185 | 3,6 | |||||
| 75 | 115 | 11 | 338 | 12,7 | 170 | 3,8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4,0 | |
| 85 | 125 | 12 | 369 | 15,7 | 165 | 4,3 | |||||
| 90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
| 95 | 135 | 13 | 400 | 19,0 | 160 | 4,7 | |||||
| 100 | 145 | 12 | 538 | 26,9 | 160 | 7,2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
| 120 | 165 | 15 | 673 | 40,3 | 165 | 8,3 | |||||
| 130 | 180 | 13 | 800 | 52,0 | 155 | 11,7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
| 150 | 200 | 16 | 985 | 73,8 | 165 | 13,2 | |||||
| 160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31,1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36,1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71,0 | |||||
