Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Z6
Условия оплаты & доставки
Количество мин заказа: 2
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-7working
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000 в месяц
Номер модели: |
Запирая собрание Z5 |
Материал: |
GCr15 нося сталь |
Вес: |
0.29-6.7KG |
Наружный диаметр: |
47-200 |
Толщина (mm): |
37-77 |
Размер скважины: |
55-80 |
Вращающий момент (kNm: |
145-1600 |
Номер модели: |
Запирая собрание Z5 |
Материал: |
GCr15 нося сталь |
Вес: |
0.29-6.7KG |
Наружный диаметр: |
47-200 |
Толщина (mm): |
37-77 |
Размер скважины: |
55-80 |
Вращающий момент (kNm: |
145-1600 |

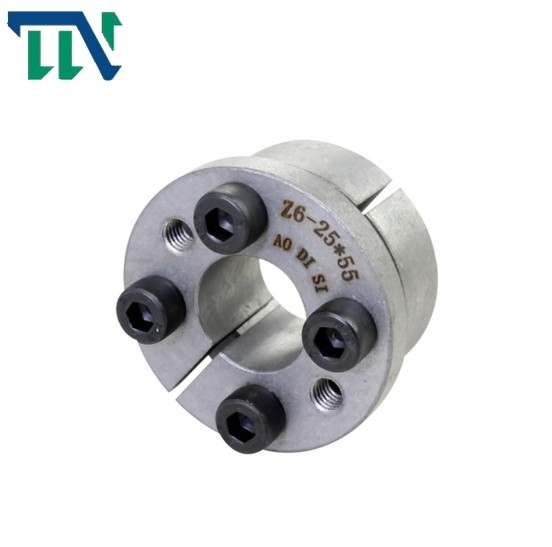

Замок Z6 собирает винт регулировки с замком силы собрания замка
Характеристик продукта
Соединение запирая собрания может выдержать тяжелые грузы. Свою структуру можно сделать в различные стили. Для того чтобы соотвествовать нагрузки установки, одно запирая собрание нет достаточно, и множественную серию можно использовать в комбинации.
Соединение запирая собрания точное, свободное от зазор, keyless соединение. Надежно исключает недостатки как ключи концентрации напряжений и свертывать причиненные ключевой передачей. Она имеет преимущества удобный и быстрый располагать, длинный срока службы и не легкий для того чтобы вытравить. Никакой родственник сползая во время работы и никакой носки. Особенно соответствующее для пользы в различных высокоточных механизмах передачи и сервопривода
CO. оборудования для передачи Changzhou TIANNIU, Ltd (фабрика муфты Changzhou TIANNIU) профессиональный один поставщик подшипника муфты пути, основные продукты микро- электромагнитный зажим, соединение ограничителя вращающего момента, сползая соединение вала, соединение гибкого карданного вала, запирая собрание и соединения вала, etc.
Мы в подшипника муфты подшашки и индустрии пути муфты одного нося для больше чем 10years, упорствуя в принципе дела продуктов портняжничанных к требованиям от клиентов. Мы обслуживаем через слушать наши клиенты, приложение нововведения и построение с мастерством для того чтобы отвечать все их потребностямы
Параметры продуктов
|
основные размеры |
внутренний hexa gon возглавил болт |
Номинальная нагрузка |
Pf (N/mm2) |
МАМЫ
(N·m) |
G
(kg) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
размеры |
Qty |
Ft (kN) |
Mt (kN·m) |
|||
| mm | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37,4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37,4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1,050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52,4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52,4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61,0 | 1,060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61,0 | 1,150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61,0 | 1,220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1,540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1,650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1,760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1,830 | 195 | 41 | 1,02 | ||||||||
