Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Z4
Условия оплаты & доставки
Количество мин заказа: 2
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-7working
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000 в месяц
Номер модели: |
Запирая собрание Z4 |
Материал: |
Сталь |
Вес: |
3.3-49KG |
Наружный диаметр: |
120-390 |
Толщина (mm): |
62-136 |
Размер скважины: |
70-300 |
Вращающий момент (kNm: |
6.85-245 |
Номер модели: |
Запирая собрание Z4 |
Материал: |
Сталь |
Вес: |
3.3-49KG |
Наружный диаметр: |
120-390 |
Толщина (mm): |
62-136 |
Размер скважины: |
70-300 |
Вращающий момент (kNm: |
6.85-245 |

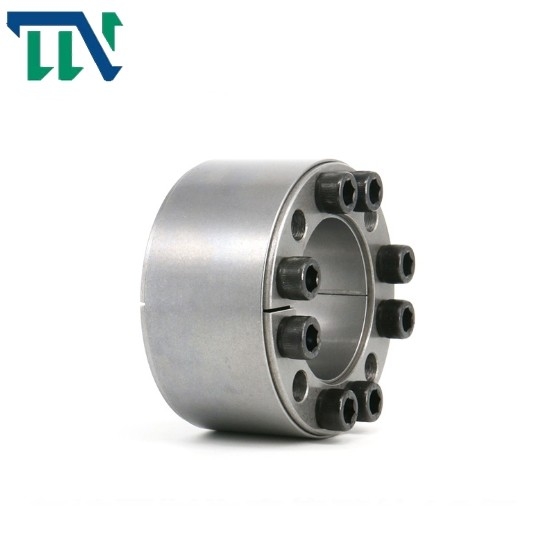

Keyless запирающее устройство Z4 запирая элементы зажимая собрание
Характеристик продукта
Запирая собрание предварительное механическое основание которое широко использовано в мире
для механического соединения под различными нагрузками. Соединенные Штаты, Германия, Япония
и страны с более начинать индустриями сперва использовали эту новую технологию внутри
сверхмощное машинное оборудование. Оно было расширен к различному другие индустрии машинного оборудования.
Запирая собрание начало интернационально в начале 1970-ых годов. Китай начал
продукт в начале 1980-ых годов, и во первых повысил и приложил его в различной тяжелой технике.
В прошлых 6 летах, Китай формулировал общее запирая собрание
Стандарт GB5867-86. Наша компания Tianniu начала всестороннее исследование и
развитие различных рукавов расширения этого стандарта в 1987. После почти 20
леты практики, мы выполняли развитие всех типов расширения
рукави в этом стандарте. И повышенный до ткани, упаковывая, еды, легкой промышленности,
металлургия, papermaking, печатание, механические инструменты, подвергая механической обработке центры, ковочная машина
инструменты, и металлургическое машинное оборудование машинного оборудования и общих и другое машинное оборудование,
принял хорошую репутацию, и повысило продукты индустрии машинного оборудования. улучшенный навык.
И может развить нештатное запирать собрание согласно особенным потребностям пользователя
Параметры продуктов
|
основные размеры |
внутренним болт возглавленный шестиугольником |
Номинальная нагрузка |
Pf (N/mm2) |
МАМЫ
(N·m) |
G
(kg) |
||||||
| d | D | l | L | L1 |
размеры |
Qty |
F1 (kN) |
Mt (kN·m) |
|||
| mm | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6,85 | 201 | 145 | 3,3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11,65 | 263 | 145 | 3,7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13,00 | 234 | 145 | 4,0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19,70 | 213 | 230 | 7,2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22,60 | 242 | 230 | 7,7 |
| 120 | 180 | 15 | 482 | 28,90 | 222 | 230 | 8,3 | ||||
| 125 | 185 | 15 | 480 | 30,00 | 212 | 230 | 8,5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31,20 | 205 | 230 | 8,8 |
| 140 | 200 | 18 | 574 | 40,20 | 227 | 230 | 9,3 | ||||
| 150 | 210 | 18 | 572 | 42,90 | 212 | 230 | 10,0 | ||||
| 160 | 230 | 18 | 800 | 64,00 | 227 | 355 | 14,9 | ||||
| 170 | 240 | 18 | 795 | 67,80 | 214 | 355 | 15,7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83,00 | 235 | 355 | 16,4 |
| 190 | 260 | 21 | 921 | 88,00 | 223 | 355 | 17,2 | ||||
| 200 | 270 | 24 | 1050 | 105,00 | 242 | 355 | 18,8 | ||||
| 210 | 290 | 20 | 1118 | 117,30 | 197 | 485 | 23,0 | ||||
| 220 | 300 | 21 | 1120 | 123,00 | 189 | 485 | 27,7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153,00 | 198 | 485 | 29,8 |
| 250 | 330 | 27 | 1282 | 160,20 | 205 | 485 | 31,0 | ||||
| 260 | 340 | 27 | 1430 | 186,00 | 205 | 485 | 32,0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230,00 245,00 |
192 179 |
690 690 |
46,0 49,0 |
