Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Z1
Условия оплаты & доставки
Количество мин заказа: 1
Цена: USD10-90
Упаковывая детали: коробки
Время доставки: дни 3-5Working
Условия оплаты: L/C, D/A, D/P, западное соединение, MoneyGram, T/T
Поставка способности: 1000 в месяц
Номер модели: |
Запирая собрание Z1 |
Оценка точности: |
p0 |
Материал: |
GCr15 нося сталь |
Внутри диаметра: |
9-500 |
Вес: |
0.002-16.5kg |
Вне Diamater: |
12-540mm |
Номер модели: |
Запирая собрание Z1 |
Оценка точности: |
p0 |
Материал: |
GCr15 нося сталь |
Внутри диаметра: |
9-500 |
Вес: |
0.002-16.5kg |
Вне Diamater: |
12-540mm |

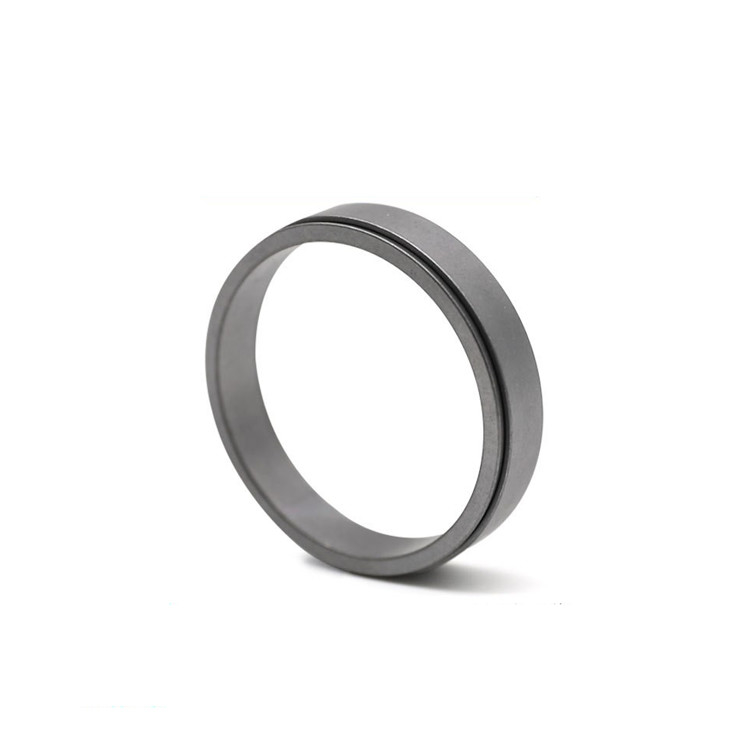

Z1 запирая запирающее устройство элементов отсутствие твердости шпоночного соединения высокой
Характеристик продукта
Соединение запирая собрания точное, свободное от зазор, keyless соединение. Надежно исключает недостатки как ключи концентрации напряжений и свертывать причиненные ключевой передачей. Она имеет преимущества удобный и быстрый располагать, длинный срока службы и не легкий для того чтобы вытравить. Никакой родственник сползая во время работы и никакой носки. Особенно соответствующее для пользы в различных высокоточных механизмах передачи и сервопривода.
Когда патронная втулочная муфта расширения установлена в осевое направление, она может легко отрегулировать необходимый размер положения осевого направления и относительного положения частей без любого осевого фиксирования.
С расширением объема применения, все виды сложных форм соединения в машинном оборудовании могут быть заменены особенным расширением и плотными патронными втулочными муфтами. Упростите структуру передачи или станьте неотъемлемой частью механического компонента, как свободное от отрицательная реакция соединение диафрагмы.
Выбор запирая собрания может сделать основной поддерживая максимум тарифа коммерциализации, который удобен для прогресса и развития основного обновления технологии и продукта.
Рукав соединения расширения может работать в диапазоне температур -30ºC к 200ºC, и может быть сделан из различных материалов согласно различным рабочим Средам и средствам массовой информации
Параметры продуктов
|
модель |
Pf=100N/mm2 |
G (kg) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| mm | ||||||
| 10 | 13 |
4,5 |
3,7 |
1,4 | 7,0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5,3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3,0 | 22 | 0,01 | ||
| 16 | 20 | 3,2 | 25 | 0,01 | ||
| 17 | 21 | 3,4 | 28 | 0,01 | ||
| 18 | 22 | 3,6 | 32 | 0,01 | ||
| 19 | 24 | 3,8 | 35 | 0,01 | ||
| 20 | 25 | 4,0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4,8 | 56 | 0,01 | ||
| 25 | 30 | 5,0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6,0 | 90 | 0,01 | ||
| 32 | 36 | 6,4 | 100 | 0,01 | ||
| 35 | 40 |
7,0 |
6,0 |
8,2 | 150 | 0,02 |
| 36 | 42 | 8,4 | 160 | 0,02 | ||
| 38 | 44 | 8,6 | 166 | 0,02 | ||
| 40 | 45 |
8,0 |
6,6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10,4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8,6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
时的额定负荷 当 Pf=100N/mm2 |
重 量 G (kg) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| mm | ||||||
| 48 | 55 |
10 |
8,6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10,4 |
22,0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24,8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12,2 |
32,0 | 1120 | 0,11 |
| 75 | 84 | 34,4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45,0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25,3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
时的额定负荷 当 Pf=100N/mm2 |
重 量 G (kg) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| mm | ||||||
| 140 | 158 |
28 |
25,3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1,58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34,8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3,52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4,68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6,27 |
| 300 | 333 | 555 | 83000 | 6,47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10,90 |
| 340 | 380 | 755 | 128500 | 11,50 | ||
| 360 | 400 | 800 | 144000 | 12,20 | ||
| 380 | 420 | 845 | 160500 | 12,80 | ||
| 400 | 440 | 890 | 178000 | 13,50 | ||
| 420 | 460 | 935 | 196000 | 14,1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16,00 | ||
| 500 | 540 | 1110 | 278000 | 16,50 | ||
