Муфта Backstop
Created with Pixso. GVG одностороннее сцепление GVG30 Backstops

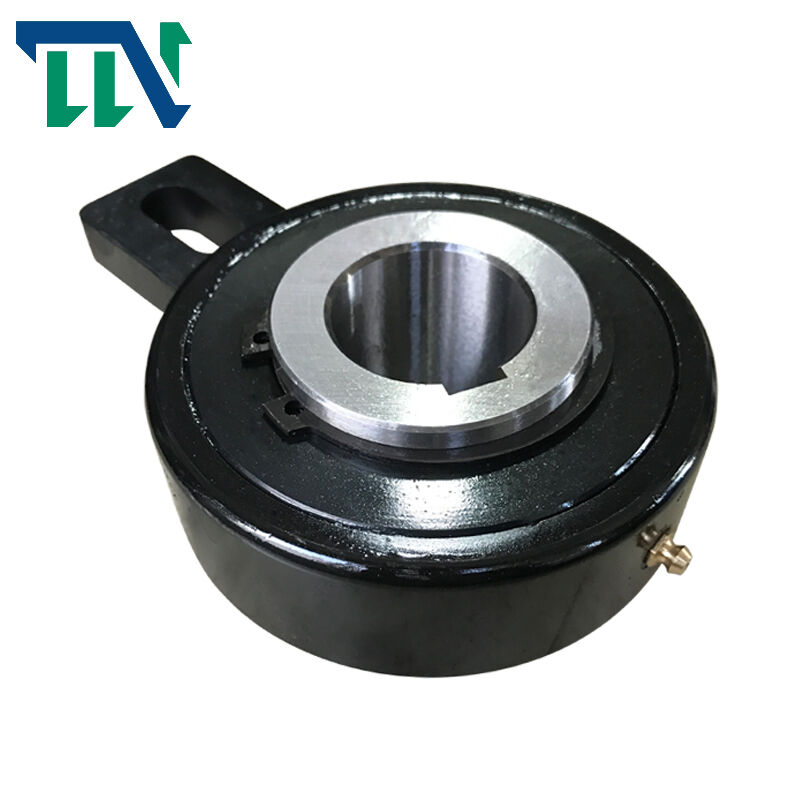

GVG одностороннее сцепление GVG30 Backstops

Название бренда: Tianniu
Номер модели: серия ГВГ
минимальный заказ: 1 шт.
Price: negotiable
Срок поставки: 5-10 дней
Условия оплаты: T/T, Western Union, , L/C, D/A, D/P
Детальная информация
Место происхождения:
Китай
Сертификация:
ISO-9001
Имя:
Муфта обратного хода серии GVG с моментным рычагом
Материал:
Сталь GCR 15 нося
тип:
Подшипники одного пути
Thichness (mm):
83-300
Крутящий момент (Nm):
265-11000
вес (кг):
1.3-42
Размер отверстия ((мм):
20-120
Гарантия:
12 месяцев
Упаковывая детали:
Коробки морским путем грузя самолетом
Поставка способности:
10000 в месяц
Выделить:

GVG30 однонаправленный сцепление заднего сцепления

,

GVG30 промышленный сцепление заднего сцепления

,

GVG30 тяжелый сцепление заднего сцепления

Описание продукта

Муфта обратного хода серии GVG с моментным рычагом




Внедрение продукции

Обгонные муфты серии GvG оснащены сепараторами, расположенными по центру между внутренним кольцом и
наружное кольцо осуществляется посредством втулок.
крутящие силы передаются от вала к внутреннему кольцу посредством шпонки.
допуск вала должен быть h6.
Когда механизм свободного хода используется в качестве обратного устройства, рычаг фиксируется на внешней обойме.
должен быть зажат между двумя кронштейнами; в противном случае необходимо вставить штифт в
петлевое отверстие. При фиксации к раме машины он останавливает вращение свободного колеса.
Если механизм свободного хода используется в качестве прерывистой подачи, необходимо прикрепить рычаг.
вдоль, используя отверстие для толкателя или чего-либо подобного. В любом случае, чтобы избежать перегрузки
втулки, рычаг должен иметь определенный зазор, чтобы обеспечить осевое
движение.
муфта свободного хода поставляется уже смазанной.



Параметры продукции
GVG одностороннее сцепление GVG30 Backstops



Модель

dH7

Д

л

Б1

Л1

б2

л2

л3

л4

Масса

(кг)

Макс.скорость

(об/мин)

Крутящий момент

(Нм)

ГВГ20

20

106

48

40

15

18

35

10,5

113

2,5

400

606

ГВГ25

25

106

48

40

15

18

35

10,5

113

2.4

400

606

ГВГ30

30

106

48

40

15

18

35

10,5

113

2.3

400

606

ГВГ35

35

106

48

40

15

18

35

10,5

125

2.2

400

606

ГВГ40

40

132

52

60

15

18

35

10

125

4

300

1295

ГВГ45

45

132

52

60

15

18

35

10

125

3,8

300

1295

ГВГ50

50

132

52

60

15

18

35

10

125

3.7

300

1295

ГВГ55

55

132

52

60

15

18

35

10

125

3,5

300

1295

ГВГ60

60

161

54

70

15

18

35

10

140

6.1

250

2550

ГВГ70

70

161

54

70

15

18

35

10

140

5,7

250

2550

ГВГ80

80

190

70

70

20

25

45

15

165

10.2

200

4875

ГВГ90

90

290

70

70

20

25

45

15

165

9,6

200

4875
