Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия FND
Условия оплаты & доставки
Количество мин заказа: 1 шт.
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-10working
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |

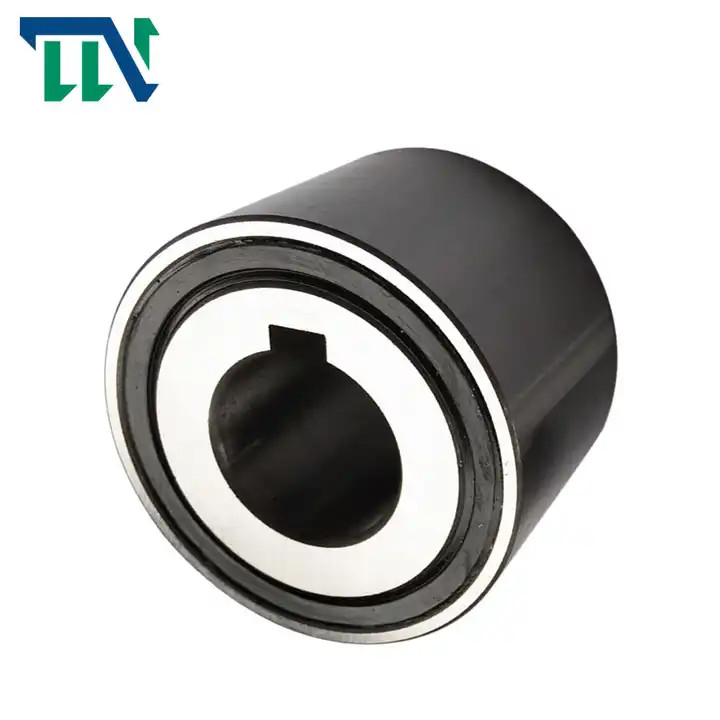

ФНД тип одностороннего сцепления с свободным колесом |
Материал: |
Сталь GCR 15 нося |
Тип: |
Подшипники одного пути |
Thichness (mm): |
34 |
Вращающий момент (Nm): |
176-543 |
Масса (кг): |
0.24-0.73 |
Размер скважины (mm): |
15-45 |
Гарантия: |
12 месяцев |
Имя: |
ФНД тип одностороннего сцепления с свободным колесом |
Материал: |
Сталь GCR 15 нося |
Тип: |
Подшипники одного пути |
Thichness (mm): |
34 |
Вращающий момент (Nm): |
176-543 |
Масса (кг): |
0.24-0.73 |
Размер скважины (mm): |
15-45 |
Гарантия: |
12 месяцев |
Характеристики
Ширина: 34 мм
Рабочая температура: максимум 100°С
Различные размеры для справки
Данные

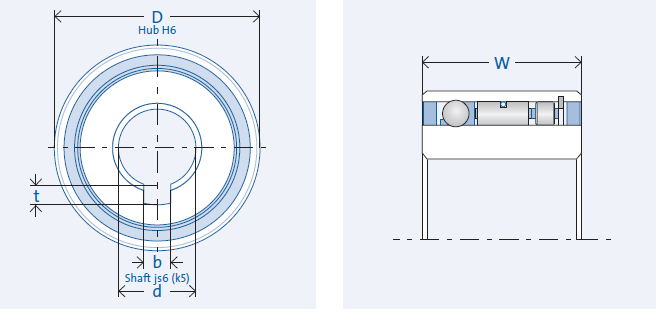

Рисование легенды
d=внутренний диаметр D=внешний диаметр W = ширина T = крутящий момент n = скорость вращения
C = грузоподъемностьb = ширина ключа t = глубина ключа
| Назначение | d | D | W | Тном | nmax | Сиден. | - Смотрите. | Вес | b | t | Предметом No. |
| [мм] | [мм] | [мм] | [Nm] | [rpm] | [N] | [N] | [kg] | [мм] | [мм] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
Смазка
Масляная смазка на протяжении всего срока службы
Установка
Размеры допустимых отклонений
вал js6 (k5); узел H6
Парные части
Закаливание и измельчение спаривающих частей не требуется.Тщательно очистить (без жира) соединительные части в окрестностях сцепления свободного колеса, а также кольца сцепления свободного колеса, прежде чем подготовить пресс.
Подшипник
Сцепление свободных колес включает шаровые и роликовые подшипники. Дополнительная внешняя поддержка подшипников не требуется.
Давление нажатия
На шары не должно оказываться давление нажатия.
Направление зажима
Стрелка на внутреннем кольце указывает направление зажимания внутреннего кольца.

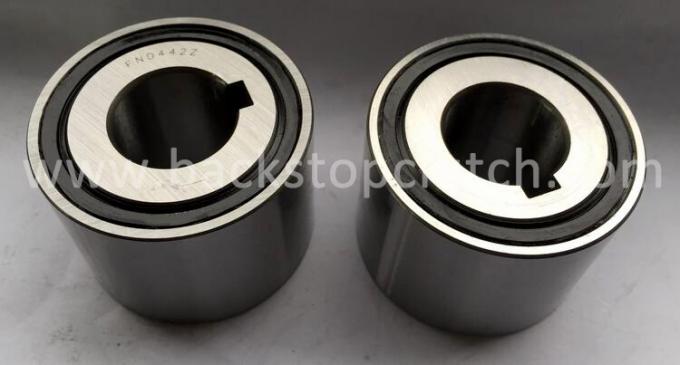

Полный блок сцепления фриволаков FND
Компоненты
Элементы вставки сцепления на свободном ходу: FE400Z ((напряженная пружина)
+Стоянки: подшипники из стали, отвержденные и измельченные
+Круглое подшипник: интегрированное
Подшипник для ролика: RL400
Характеристики
Ширина: 34 мм
Рабочая температура: максимум 100°C
Смазка: Смазка маслом на протяжении всей эксплуатационной жизни
Установка
Разрешения на установку: вал js6 (k5); узел H6
Части для скрещивания: не требуется закаливание и измельчение скрещивающих частей.Тщательно очистить (без жира) соединительные части в окрестностях сцепления свободного колеса, а также кольца сцепления свободного колеса, прежде чем подготовить пресс.
Подшипник: Сцепление свободного колеса включает шариковые и роликовые подшипники.
Нажатие приспособления: Нажатие приспособления не должно применяться к шарикам.
Направление зажима: стрелка на внутреннем кольце указывает направление зажима внутреннего кольца.
Вопрос: Почему мы выбрали вашу компанию?
A: Качество является душой предприятия. Мы можем предоставить вам хорошее качество один способ сцепления также с хорошей ценой.
Вопрос: Сколько времени на доставку?
A: Для небольшого качества или samll размера сцепления, мы можем доставить по получении аванса.
Для большого количества или большого размера, мы должны производить 10-15 рабочих дней.
Вопрос: Вы можете предоставить образец сцепления?
Конечно, мы можем предоставить вам образец для проверки качества.
Вопрос: Каков срок гарантии на сцепления?
Гарантия на один год.
