Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия AA
Условия оплаты & доставки
Количество мин заказа: ПК 1
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: 5-10 рабочие дни
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
имя: |
Носить подшипник муфты серии AA материала |
Материал: |
Сталь GCR 15 нося |
Тип: |
Подшипники одного пути |
Thichness (mm): |
47-190 |
Вращающий момент (Nm): |
17-5813 |
Вес (kg): |
0.23-6 |
Размер скважины (mm): |
15-70 |
имя: |
Носить подшипник муфты серии AA материала |
Материал: |
Сталь GCR 15 нося |
Тип: |
Подшипники одного пути |
Thichness (mm): |
47-190 |
Вращающий момент (Nm): |
17-5813 |
Вес (kg): |
0.23-6 |
Размер скважины (mm): |
15-70 |

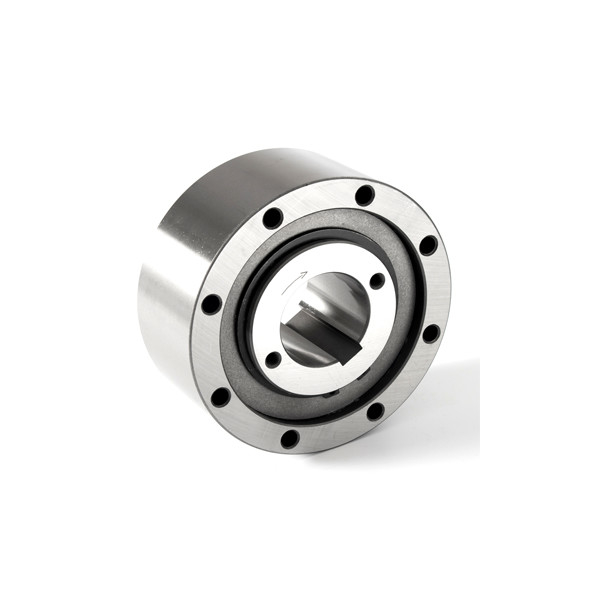

Носить материальный подшипник муфты серии AA нося один путь
Введение продукции
Тип AA тип ролика freewheel поддержанный не-подшипник. Необходимы, что поддерживают подшипники осевое и радиальные нагрузки.
Этот дизайн может признавать осевое рассогласование внутренней и наружной гонки ± S/2.
Смазка и запечатывание должны также быть предусмотрены установкой.
Стандартная смазка масло.
Пользуются ключом внутренняя гонка к валу. Пригонка для центризовать наружной гонки должна быть к допуску H7.
Соединение наружной гонки через сквозные болты для ранга 10,9 или лучший.
Подшипник ролика вид подшипника. Когда журнал вращает, он делает окружный контакт с много роликов обычно устанавливаемых на размещая кольцо. Подшипники ролика могут достигнуть хороших точности и ригидности через поджимать. Внутреннее кольцо с конусностью можно также использовать произвольно для того чтобы отрегулировать работая зазор подшипника. Это решение может совершенно соотвествовать нул зазоров подшипника барабанчика печатной машины
Особенности:
1. характеристики пользы: быстрый ход, коррозионная устойчивость
2. дизайн для mechine и оборудования для передачи.
3. высокий вращающий момент
4. полные модели, стойка продукции и продукты unstand
Параметры продуктов
| Размер | TK1 | Переливаться через край скорости | Вес |
Сопротивление вращающий момент |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
ПРИМЕЧАНИЯ
1) × 2 t KN t максимальное =
2) заскоки внутренней гонки
3) наружные заскоки гонки
Шпоночное соединение к DIN 6885,1
