Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Tianniu
Сертификация: ISO-9001
Номер модели: Серия CKZF-B
Условия оплаты & доставки
Количество мин заказа: ПК 1
Цена: negotiable
Упаковывая детали: Коробки морским путем грузя самолетом
Время доставки: дни 5-10working
Условия оплаты: T/T, западное соединение, MoneyGram, L/C, D/A, D/P
Поставка способности: 10000 в месяц
Имя: |
Тип подшашки CKZF-B Freewheel муфта Backstop |
Материал: |
Сталь GCR 15 нося |
Тип: |
Подшипники одного пути |
Thichness (mm): |
100-310 |
Вращающий момент (Nm): |
250-8500 |
Вес (KG): |
2.3-70 |
Размер скважины (mm): |
30-130 |
Имя: |
Тип подшашки CKZF-B Freewheel муфта Backstop |
Материал: |
Сталь GCR 15 нося |
Тип: |
Подшипники одного пути |
Thichness (mm): |
100-310 |
Вращающий момент (Nm): |
250-8500 |
Вес (KG): |
2.3-70 |
Размер скважины (mm): |
30-130 |
Введение продукции

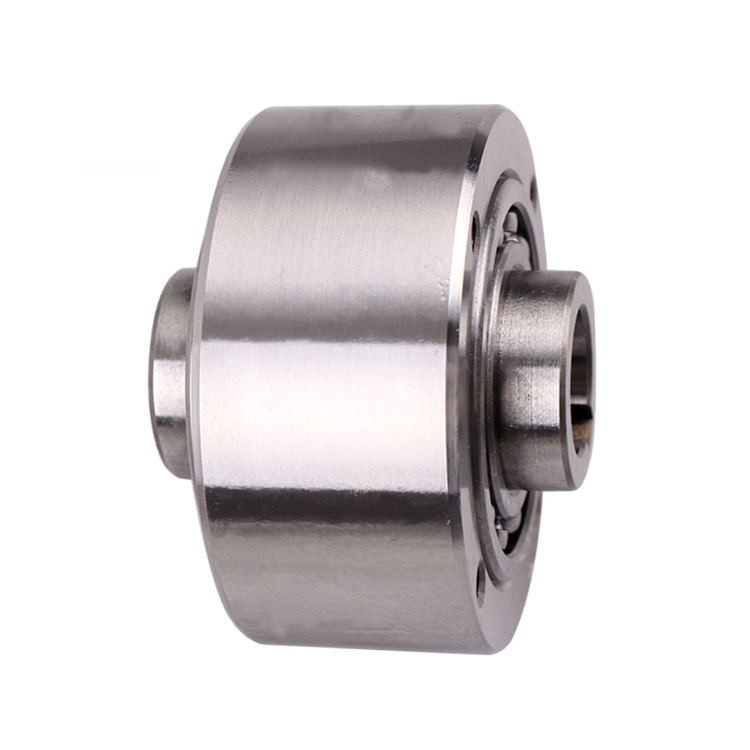

CKZF-B нося внеконтактный тип односторонняя муфта клина. Поддержанный 2 подшипниками 160 серий. Наружное кольцо идет за вращением, только наружное кольцо конструировано для того чтобы иметь одностороннюю функцию. Тавот включен на фабрике. Внутренние и наружные кольца имеют шпоночные соединения, и конечные грани имеют отверстия винта, которые можно установить в вертикальные или горизонтальные положения. Пример применения для предотвращения обратного вращения или переливаться через край скорость под высокоскоростными условиями.
Тип CKZF-B центробежное typefreewheelswith подшашки внутренняя гонка roating, используя 2 подшипника 60 серии,
только конструируют наружную гонку для вольного, блоки смазанное deliveredoil.
Внутренняя гонка и наружная гонка имеют шпоночное соединение, и справляться имеет винт, слезящийся для или горизонтальной или вертикальной установки.
Соответствующий для заднего упора, или переливаться через край применения муфты.
Односторонняя муфта состоит из наружного кольца, внутреннее кольцо и блок клина устанавливают между внутренним кольцом и наружным кольцом. Это может быть тормозом блока клина или тормозом ролика. Односторонние муфты можно разделить в 2 типа:
Односторонняя муфта с собственным подшипником
Односторонняя муфта без подшипника
Для односторонних муфт, очень важно что выровняны центры внутренних и наружных колец. Если вы выбираете одностороннюю муфту без подшипника, то клиент должен обеспечить что центр внутренних и наружных колец выровнян во время установки.
| Тип |
Номинальный вращающий момент {N·m} |
Переливаться через край ограничиваясь скорости r/min | Inmm размера | Вес | |||||||||||
| nmin | nmax | d/H7 | D/H7 | F | D1 | B | c | L | n-M | H | *tw bw | *tn млрд | kg | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60,5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2,3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3,2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4,3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5,0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7,5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9,0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12,7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14,5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19,0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29,5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42,5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
